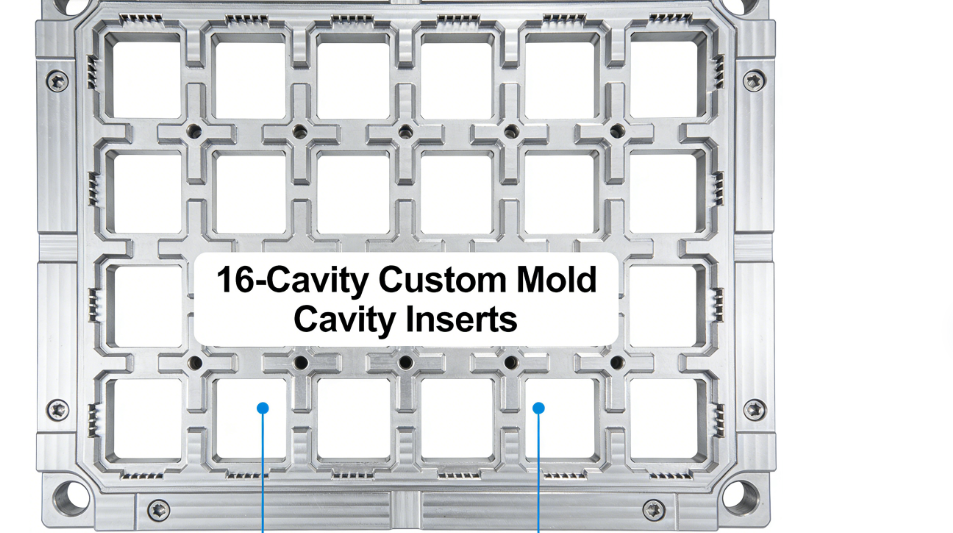

Insertos de cavidades de molde de 16 cavidades personalizados para moldes de embalaje de alta velocidad
Insertos de cavidad de precisión diseñados para envasado de bebidas y cosméticos de alta velocidad
¿Busca optimizar su producción de múltiples cavidades? SENLAN Precision fabrica insertos de cavidades para moldes de 16 cavidades personalizados para las demandas del envasado de bebidas y cosméticos de alta velocidad. Como fábrica de suministro directo, combinamos una precisión de ±0,005 mm con precios de fábrica competitivos para ayudar a mejorar la eficiencia del molde, reducir el trabajo de ajuste y respaldar una intercambiabilidad confiable en la producción.
Para qué están diseñados estos insertos
En los moldes para envases de 16 cavidades, los insertos de cavidad hacen más que formar la geometría de la pieza. Influyen directamente en la consistencia entre cavidades, el comportamiento de sellado, la eficiencia del mantenimiento y la estabilidad a largo plazo del molde.
Es por eso que estos insertos se desarrollan como componentes de moldes funcionales, no simplemente como piezas de acero mecanizadas. Puede explorar nuestra gama más amplia de componentes de moldes para encontrar soluciones relacionadas de insertos, núcleos y herramientas.
¿Por qué elegir los insertos de cavidad personalizados de SENLAN?
Intercambiabilidad de ajuste cero
Nuestra lógica de mecanizado controlada "Digital DNA" ayuda a que cada plaquita coincida mejor con la pieza maestra aprobada. Esto reduce el trabajo manual en banco, acorta el tiempo de mantenimiento y permite un reemplazo más rápido en moldes de alta cavidad.
Acabado superficial superior
Utilizando SODICK Mirror EDM y acabados de precisión, podemos lograr una calidad de superficie Ra 0,1 cuando sea necesario. Esto es especialmente valioso para tapas cosméticas y piezas de cierre sensibles a la apariencia que necesitan una liberación estable y superficies de cavidad limpias.
Gestión térmica optimizada
Para los sistemas de 16 cavidades, la eficiencia de enfriamiento afecta tanto la producción como la estabilidad dimensional. Los diseños de las rutas de agua se pueden diseñar para mejorar la transferencia de calor, lo que ayuda a reducir el tiempo del ciclo y el riesgo de deformación, contracción u ovalidad.
Trazabilidad de materiales
Utilizamos aceros para herramientas de primera calidad, como S136 ESR y STAVAX , seleccionados según la aplicación, la resina y el objetivo de vida útil del molde. El abastecimiento y procesamiento controlados de materiales ayudan a lograr una vida útil más larga y una condición de borde más estable a lo largo del tiempo.
Ventaja directa de fábrica
Como fabricante directo, SENLAN mantiene el mecanizado, el control de ajuste y la inspección en un solo flujo de trabajo. Esto ayuda a reducir las capas de comunicación y ofrece a los compradores un coste total de propiedad más competitivo.
Capacidad técnica para sistemas de 16 cavidades
| Especificación de características | /capacidad |
|---|---|
| Tipo de producto | Insertos de cavidades de molde de 16 cavidades personalizados para moldeo por inyección de gran volumen |
| Tratamiento | CNC de alta velocidad (MAKINO), electroerosión por espejo (SODICK), rectificado de precisión |
| Tolerancia | ±0,005 mm en diámetros de ajuste y profundidades de asiento críticos |
| Grado de acero | S136 ESR, 1,2083, H13 |
| Tratamiento térmico | Endurecido al vacío, típicamente HRC 52–54 dependiendo de la aplicación |
| Acabado superficial | Ra 0,1 – Ra 0,4 (pulido espejo o acabado técnico) |
| Control de calidad | Inspección 100% CMM; Informes dimensionales disponibles bajo petición. |
Lo que estos insertos ayudan a mejorar
En moldes para envases con muchas cavidades, los insertos de cavidad afectan más que la forma de la pieza. Influyen directamente en:
- Consistencia entre cavidades Rendimiento
- de ajuste y sellado
- Eficiencia de mantenimiento
- Estabilidad del ciclo en tiradas de producción largas
- Calidad de apariencia en tapas y cierres
En un sistema de 16 cavidades, incluso una pequeña variación en la geometría del inserto puede crear diferencias visibles entre las cavidades. Es por eso que la consistencia de las inserciones es tan importante como la precisión de las inserciones.
Aplicaciones típicas
Envasado de bebidas
Adecuado para moldes de cierre de bebidas de alto rendimiento donde son esenciales dimensiones estables, superficies de sellado limpias y un rendimiento repetible de la cavidad.
Envases Cosméticos
Muy adecuado para moldes de tapas sensibles a la apariencia donde la calidad de la superficie, la condición de los bordes y el rendimiento de liberación afectan el producto final.
Moldeo por inyección de alta velocidad
Diseñado para moldes que necesitan un rendimiento de funcionamiento estable, desgaste controlado y un reemplazo de mantenimiento más rápido en la producción de múltiples cavidades.
Preguntas frecuentes
¿Cómo garantiza SENLAN la coherencia en un juego de insertos de 16 cavidades?
Utilizamos una estrategia de referencia unificada en todo nuestro proceso de mecanizado para que cada plaquita se produzca a partir de la misma lógica de referencia. Esto ayuda a mantener el juego completo de insertos más consistente y permite un reemplazo más rápido sin corrección de cavidades individuales.
¿Cuál es la ventaja de precios de abastecerse directamente de SENLAN?
Como fabricante directo de fábrica, reducimos los márgenes intermedios y mantenemos el mecanizado, el control de procesos y la inspección en un solo flujo de trabajo. Esto ayuda a los compradores a controlar los costos y al mismo tiempo obtener componentes de molde de alta precisión.
¿Qué acero es mejor para los insertos de envases de cosméticos o bebidas?
Depende de la resina, la vida útil del molde, el riesgo de corrosión y los requisitos de acabado de la superficie. Para muchas aplicaciones de embalaje, se prefieren S136 ESR o STAVAX debido a su capacidad de pulido, estabilidad y resistencia a la corrosión.
¿Se pueden proporcionar informes dimensionales?
Sí. Se pueden proporcionar informes dimensionales basados en CMM a pedido para dimensiones críticas y características sensibles al ajuste.
¿Puedes hacer insertos de repuesto más tarde?
Sí. Admitimos la fabricación repetida basada en la geometría maestra aprobada y la lógica de referencia controlada, lo que ayuda a reducir el trabajo de ajuste durante el reemplazo de mantenimiento.
Información de solicitud de cotización
Para revisar su proyecto de inserto de 16 cavidades de manera eficiente, envíe:
- Dibujo 2D o archivo 3D
- Diseño de la cavidad
- Material o dureza
- Información sobre la resina objetivo, si está disponible Requisito de informe de inspección
- de vida útil esperada del molde
- , si corresponde
La NDA está disponible antes del envío del dibujo.
Soporte de procesos e inspección
Para los compradores que necesitan más detalles sobre equipos de mecanizado, capacidad de electroerosión, rectificado y flujo de trabajo de inspección, consulte nuestra página de ventajas técnicas .
