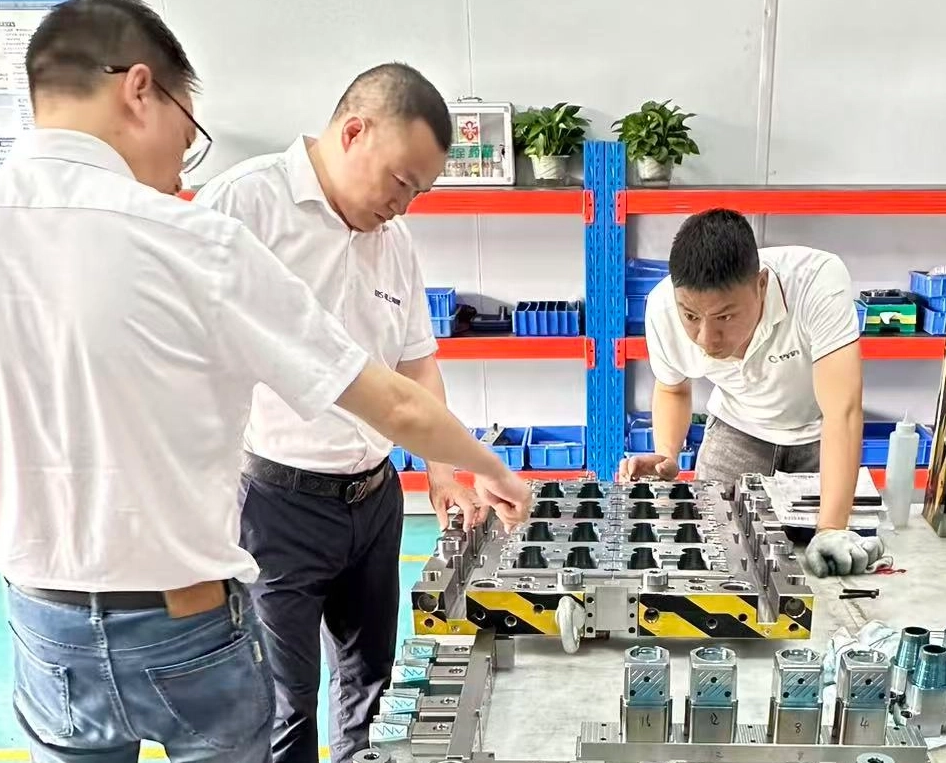

Cómo estabilizamos componentes de moldes de precisión para moldes de múltiples cavidades

Cuando los clientes preguntan sobre equipos, rara vez preguntan únicamente por marcas de máquinas. Lo que realmente quieren saber es esto:

¿Puede mantener los componentes críticos del molde lo suficientemente estables como para reducir el montaje en banco, evitar el retrabajo y respaldar una producción constante, especialmente en moldes de múltiples cavidades?

En las herramientas de múltiples cavidades, el riesgo real no es simplemente si una pieza se puede mecanizar. El riesgo real aparece más tarde:

• El tiempo de entrega se consume con retrabajos y ajustes repetidos.

• Una cavidad funciona de forma diferente y afecta a toda la herramienta.

• Una pequeña desviación en las áreas de cierre o sellado se convierte en una llamarada o una fuga.

• Las piezas miden 'OK' individualmente, pero no encajan de manera consistente durante el ensamblaje

En SENLAN, tratamos los equipos como parte de un sistema de control . El objetivo es práctico: moldear componentes que encajen con menos ajustes, se desplacen de manera más consistente a través de las cavidades y se mantengan estables de un lote a otro.

1. Estabilidad dimensional: controlar la deriva antes de que se convierta en un trabajo adecuado

Para moldes de múltiples cavidades, la estabilidad debe controlarse en tres niveles:

• repetibilidad parte a parte

• consistencia de cavidad a cavidad

• estabilidad entre lotes

Seleccionamos rutas de mecanizado según el tipo de CTQ, como características de cierre, sellado, rosca o ajuste, así como la condición del material y la accesibilidad de las características. Esto ayuda a prevenir los factores comunes de inestabilidad, que incluyen:

• Deflexión de la herramienta en microcaracterísticas o de largo alcance.

• asignación de existencias desigual antes de terminar

• Deriva térmica causada por cortes agresivos o rutas de proceso inestables.

• Variación que solo aparece cuando las piezas se ensamblan en un molde completo.

Para superficies complejas y áreas de ajuste de precisión, utilizamos el fresado CNC de Röders para respaldar la precisión del perfil y la consistencia de la superficie. Para funciones pequeñas, ranuras estrechas y preacabado de precisión, el fresado CNC Jingdiao ayuda a controlar la geometría localizada donde incluso pequeñas desviaciones pueden causar posteriormente un desajuste en el ensamblaje. Para componentes tipo eje, como pasadores centrales, anillos de cuello e inserciones roscadas, , el torneado CNC Hardinge con cojinetes hidrostáticos admite un control de diámetro estable y concentricidad para construcciones repetidas.

Para características CTQ definidas, nuestra capacidad de tolerancia puede alcanzar hasta ±0,005 mm , dependiendo de la geometría, el material y la ruta del proceso validado y el plan de inspección. Aplicamos un control estricto donde importa desde el punto de vista funcional, no forzando el mismo nivel de tolerancia en todas las dimensiones.

2. Ajuste, cierre y sellado: hacer que las piezas 'sobre el dibujo' funcionen en moldes reales

Muchos componentes se miden correctamente en papel, pero aún crean problemas de ensamblaje o producción. En cierres de envases y moldes médicos, pequeños cambios en áreas relacionadas con el ajuste pueden afectar:

• contacto de cierre y riesgo de destello

• Tierras de sellado y presión de contacto.

• Enganche de rosca y consistencia del ensamblaje.

Es por eso que planificamos procesos en torno a superficies funcionales , no solo en formas parciales.

Cuando la estabilidad del torneado afecta directamente el ajuste y la repetibilidad, el torneado CNC Hardinge ayuda a reducir la variación en diámetros críticos y características relacionadas con la concentricidad. Cuando el corte convencional no puede controlar de manera confiable detalles profundos, estrechos, con esquinas afiladas o endurecidos, Makino EDM se utiliza para estabilizar la geometría y reducir modos de falla como:

• sobrecorte o subcorte local en detalles de cierre

• compromiso desigual del hilo

• Contacto de sellado inestable que sólo aparece durante las pruebas.

El resultado para los clientes es sencillo: menos montaje en banco durante la construcción del molde y menos ajustes después de la instalación..

3. Acabado de la superficie: reducción de la carga de pulido y protección de la geometría funcional

El acabado superficial no es sólo cosmético. Afecta el tiempo de pulido, la preparación de la textura, la liberación de piezas y si las superficies funcionales cambian durante el acabado.

Utilizamos estrategias de fresado y electroerosión de alta precisión para mantener condiciones superficiales consistentes antes de pulir o texturizar. Para perfiles sensibles al contorno y la rectitud, como inserciones, deslizadores, elevadores e inserciones de formación, , la electroerosión por hilo Sodick admite contornos limpios y una verticalidad estable, lo que reduce la necesidad de correcciones posteriores.

Cuando la aplicación lo requiera, podemos admitir un acabado fino de hasta Ra 0,1 μm en áreas críticas, según la geometría, el material y la ruta del proceso. Esto ayuda a evitar:

• trabajo de pulido excesivo

• preparación de textura inconsistente

• marcas de mecanizado visibles en superficies de alto brillo

• Cambios de ajuste causados ​​por una corrección excesiva durante el acabado.

4. Materiales endurecidos y características profundas: elegir el proceso adecuado para evitar riesgos

Las nervaduras profundas, las ranuras estrechas, las esquinas afiladas y los aceros endurecidos son comunes en el diseño de moldes moderno y también son fuentes comunes de inestabilidad en el mecanizado.

Si la ruta del proceso es incorrecta, el resultado suele ser:

• deflexión y dispersión de tamaño

• distorsión y deriva del calor

• Pobre verticalidad o inconsistencia del perfil.

• cambios de geometría después del tratamiento térmico

Para controlar estos riesgos, SENLAN combina métodos de fresado, electroerosión Makino, electroerosión por hilo Sodick y rectificado según el tipo de característica. Para estructuras escalonadas y caras de contacto, el rectificado escalonado favorece la planitud y la consistencia de los escalones para estabilizar la alineación del ensamblaje, especialmente en superficies relacionadas con el ajuste.

5. Inspección y trazabilidad: la inspección como control de procesos, no sólo como puerta final

El mecanizado de precisión no está completo sin una verificación fiable. En SENLAN, la inspección respalda el proceso; no solo se utiliza para juzgar el resultado final.

Dependiendo del tipo de pieza y CTQ, aplicamos:

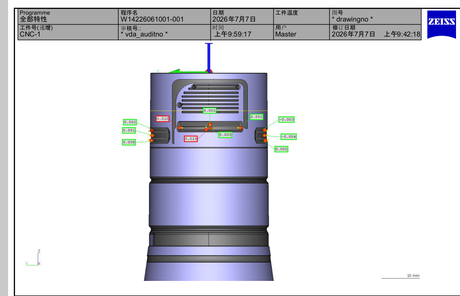

• MMC Zeiss para dimensiones críticas, precisión posicional, perfiles y geometría relacionada con el ajuste

• Medición de redondez Accretech para redondez, cilindricidad, concentricidad y desviación en componentes cilíndricos

• Microscopio herramienta Mitutoyo para microcaracterísticas, pequeños contornos y verificación de detalles finos

• Medidor de altura digital TESA para dimensiones, escalones y superficies de referencia relacionadas con la altura

Los puntos de inspección típicos pueden incluir:

• después del semiacabado

• después de electroerosión o electroerosión por hilo

• antes de las operaciones finales relacionadas con el ajuste

• antes del envío

También podemos respaldar documentación como:

• FAI (Inspección del primer artículo)

• Informes CMM para CTQ clave

• informes de redondez o cilindricidad

• Referencias de medición e identificación de piezas rastreables , cuando sea necesario.

Qué significa esto para los clientes

Los equipos avanzados sólo importan si reducen el riesgo real de moho. En la práctica, los clientes se benefician de:

• menos ajustes de ajuste durante el montaje

• mejor consistencia entre cavidades

• rendimiento de cierre y sellado más estable

• menos variación entre pedidos repetidos

• Construcciones de moldes más suaves y producción más confiable.

Si comparte su plano y lista CTQ , junto con el material, la dureza y el número de cavidades , podemos recomendar una ruta de proceso adecuada (que incluye fresado, electroerosión, rectificado y un plan de inspección) y proporcionarle comentarios prácticos en un plazo de 24 a 48 horas..
