Un caso de mecanizado que involucra un punzón eyector M333, donde SENLAN acortó el tiempo de fabricación en aproximadamente un 20 % sin cambiar el requisito CTQ original de ±0,005 mm del cliente.
Al principio, la electroerosión parecía la opción más segura para este punzón eyector.
El área de moldeo y la geometría de contacto del plástico no eran simples. La electroerosión podía producir la forma requerida, pero también requería preparación de electrodos, otra entrega del proceso y una ruta de mecanizado más larga.
Antes de seguir la ruta original, el equipo de ingeniería de SENLAN se detuvo para revisar una pregunta práctica:
¿Esta característica realmente requiere electroerosión o se puede lograr el mismo requisito de dibujo con fresado CNC?
Después de revisar las superficies funcionales, el acceso a las herramientas, las referencias de referencia y las dimensiones CTQ, el equipo ajustó la secuencia de mecanizado. El área originalmente asignada a la electroerosión fue reemplazada por una solución de fresado CNC.
El requisito CTQ de ±0,005 mm especificado en el plano del cliente no se relajó. Después del mecanizado, la CMM verificó las dimensiones críticas y las registró en el informe dimensional.
Según la comparación interna de proyectos, el plazo de fabricación se redujo en aproximadamente un 20 %. La eliminación de la operación dependiente de la electroerosión también redujo los traspasos de procesos y ayudó a que el componente pasara antes a la inspección final.
Componente | Punzón eyector |
|---|---|
Material | M333 |
Dureza | 48 HRC |
Requisito de CTQ en el dibujo del cliente | ±0,005 mm |
Proceso Original | EDM para el área de moldeo y geometría de contacto con plástico |
Proceso optimizado | Fresado CNC después de la revisión de ingeniería y ruta de mecanizado. |
Inspección | Inspección CMM con informe dimensional. |
Mejora registrada | Aproximadamente un 20 % menos de plazo de fabricación |
El primer plan de proceso era técnicamente viable.
A menudo se considera la electroerosión cuando un componente de molde contiene herramientas de difícil acceso, características estrechas, geometría interna afilada o superficies que parecen riesgosas de mecanizar con herramientas de corte convencionales.
Para este punzón eyector, el área de moldeo y la geometría de contacto de plástico hicieron que la electroerosión pareciera ser la ruta de menor riesgo. Podría producir la forma requerida sin aplicar fuerza de corte directa a la característica.
Sin embargo, la ruta también introdujo trabajo adicional:
diseño y preparación de electrodos;
una configuración adicional y transferencia de procesos;
tiempo de espera entre operaciones de CNC y electroerosión;
más controles dimensionales entre procesos;
un ciclo de mecanizado general más largo.
EDM podría hacer la función. La pregunta más útil era si era necesario para el requisito funcional real.
Para obtener una explicación más amplia sobre cuándo se deben fresar, mecanizar por electroerosión o manipular las características del molde endurecido mediante una ruta combinada, lea cómo evaluar las rutas CNC y EDM para piezas de molde de acero endurecido. .
El equipo no cambió el proceso simplemente porque el fresado CNC parecía más rápido. Primero hubo que comprobar la ruta revisada con respecto a la función de la pieza y los requisitos de inspección.
La revisión cubrió:
las superficies de moldura y contacto con el plástico;
las dimensiones CTQ especificadas en el plano del cliente;
acceso de herramientas de corte a la característica;
el sistema de referencia y la dirección de instalación;
el efecto del material M333 y la dureza 48 HRC en el mecanizado;
la condición superficial requerida;
la capacidad de inspeccionar las características críticas después del mecanizado.
La revisión mostró que la función no necesitaba seguir siendo dependiente de EDM. Al ajustar el enfoque de mecanizado y la secuencia de operación, se podría utilizar el fresado CNC sin cambiar la función prevista del punzón eyector.
Este fue un ajuste de la capacidad de fabricación, no una reducción en el estándar de dibujo.
Artículo de revisión | Ruta original | Ruta optimizada |
|---|---|---|
Enfoque de ingeniería | El área compleja se asignó a EDM en función de su geometría. | Las superficies funcionales, las dimensiones CTQ y el acceso a las herramientas se revisaron antes de la selección del proceso. |
Área de moldeo | Mecanizado por electroerosión. | Mecanizado mediante fresado CNC. |
Preparación de electrodos | Requerido. | Evitado para la función revisada. |
Traspaso del proceso | El componente pasó del mecanizado CNC a la electroerosión. | Quedaba más trabajo dentro de la etapa de mecanizado CNC. |
Plazo de entrega de fabricación | Más tiempo debido a la preparación de los electrodos, una operación adicional y más cambios de proceso. | Reducido en aproximadamente un 20 % según la comparación interna de proyectos. |
Beneficio para el cliente | La ruta más larga requirió preparación adicional y transferencia de proceso. | La ruta más corta ayudó al componente a llegar antes a la inspección y preparación para la entrega. |
Requisito CTQ | ±0,005 mm. | Se mantuvo el mismo requisito de dibujo del cliente. |
Inspección final | Se requiere inspección dimensional. | Para la revisión del proyecto se utilizó la inspección CMM y un informe dimensional. |
La ruta optimizada no significaba que la electroerosión fuera inadecuada en general. Esto significó que la electroerosión era innecesaria para esta área específica después de que se revisaron los requisitos funcionales y dimensionales.
Un proceso más rápido sólo importa si la pieza todavía funciona en el molde.

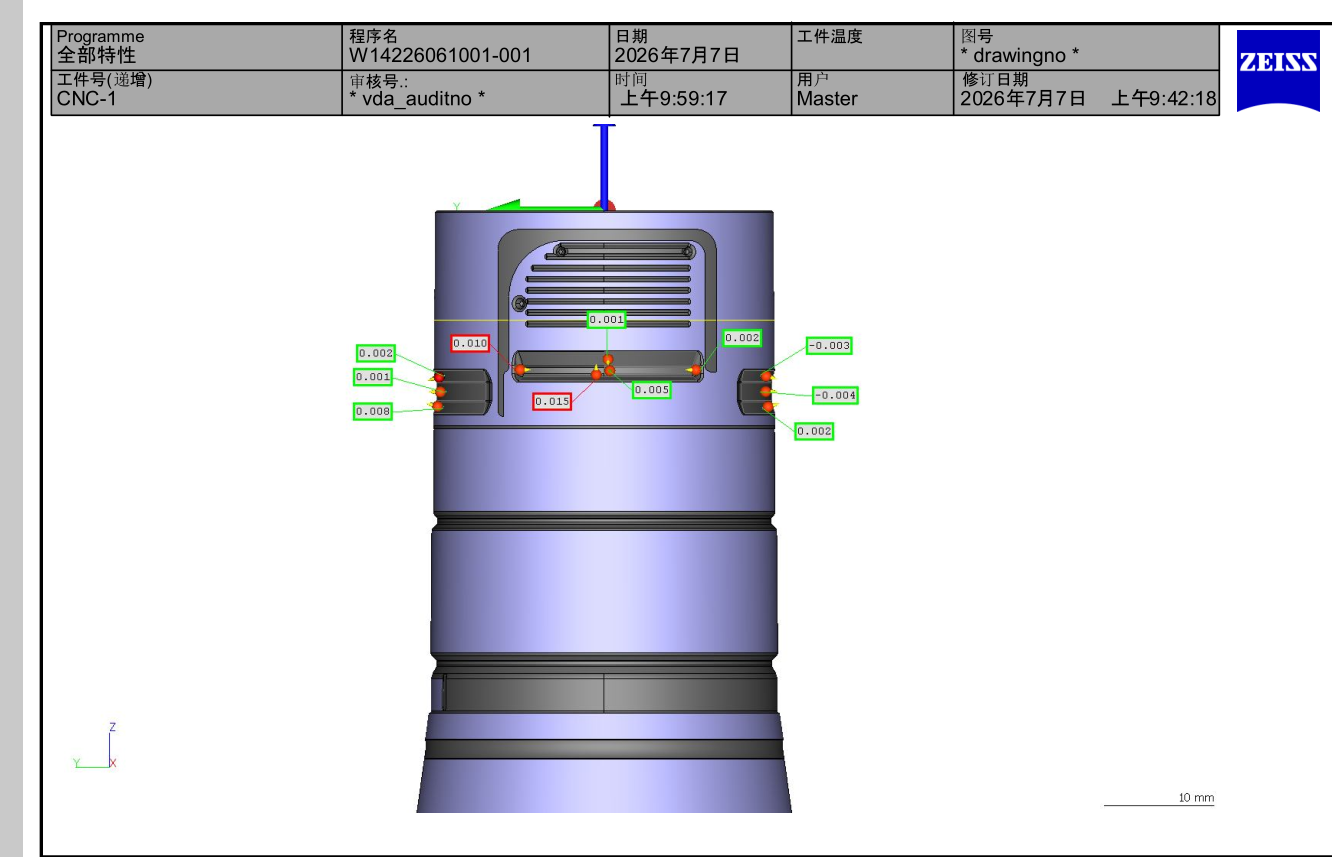

Después del fresado y acabado CNC, CMM inspeccionó el punzón expulsor. El plano del cliente especificaba una tolerancia CTQ de ±0,005 mm y las características críticas medidas se registraron en el informe dimensional para la revisión del proyecto.
La aceptación final se basó en el dibujo aprobado, el alcance de inspección acordado y los resultados dimensionales, no en una afirmación de precisión general.
Un dibujo define lo que se debe fabricar, pero no siempre define la ruta de fabricación más eficiente.
En este proyecto, la electroerosión era un método viable. El valor de ingeniería surgió al revisar si era necesario para las superficies funcionales reales.
En otros proyectos, el mismo tipo de revisión puede revelar oportunidades prácticas como:
funciones que se pueden trasladar de la electroerosión al mecanizado CNC;
geometría que se puede ajustar para un mejor acceso a las herramientas;
transferencias de procesos innecesarias;
requisitos de inspección que deberían planificarse con antelación;
formas de acortar el tiempo de fabricación sin cambiar los requisitos de CTQ.
La mejora provino de la selección de un método de mecanizado más adecuado, no de una reducción del estándar.
Revisiones similares pueden ser relevantes para punzones eyectores, insertos de núcleos, insertos de cavidades, núcleos de roscas, manguitos, casquillos y piezas de repuesto. Las categorías de fabricación relacionadas están disponibles en la página de componentes de moldes personalizados. .
Si su punzón eyector o componente de molde depende de un tiempo prolongado de electroerosión, SENLAN puede revisar el dibujo y la ruta del proceso actual antes de cotizar. Ver qué enviar para revisión .
Una revisión de proceso útil requiere más que una foto del producto o una solicitud general para reducir costos.
Los compradores deben proporcionar:
Dibujo 2D con tolerancias y referencias de referencia;
Archivo 3D STEP, STP, X_T o IGES;
grado del material;
requisito de dureza;
dimensiones CTQ;
superficies funcionales y de contacto con plástico;
ruta de mecanizado actual, si se conoce;
requisitos de acabado superficial;
alcance de la inspección y requisitos de informe;
información de montaje o ajuste;
cantidad y expectativa de entrega.
Con estos detalles, SENLAN puede revisar si la ruta actual es realmente necesaria antes de cotizar o comenzar la producción.
Parecía difícil acceder al área de moldeo y a la geometría de contacto con el plástico con herramientas de corte convencionales. Por lo tanto, la electroerosión se consideró una ruta técnicamente viable y de menor riesgo antes de la revisión de ingeniería detallada.
El fresado CNC reemplazó la operación dependiente de electroerosión para el área revisada.
No. El dibujo del cliente aún requería una tolerancia CTQ de ±0,005 mm. El proceso de mecanizado cambió sin aumentar la tolerancia permitida.
CMM inspeccionó el punzón eyector completo y los resultados dimensionales se registraron en el informe del proyecto. La aceptación final siguió el dibujo aprobado y los requisitos de inspección acordados.
Según la comparación interna de proyectos, el plazo de fabricación se redujo en aproximadamente un 20 %. La ruta más corta redujo la preparación de los electrodos y las entregas de procesos, lo que ayudó a que el componente pasara antes a la inspección final.
No. La viabilidad depende del acceso a la herramienta, la geometría, el material, la dureza, la tolerancia, los requisitos de la superficie, el control de referencia y el alcance de la inspección. Cada componente requiere una revisión de ingeniería individual.
Si un componente de molde actualmente requiere un tiempo prolongado de electroerosión, preparación de electrodos o múltiples entregas de mecanizado, envíe el dibujo, el material, la dureza, las dimensiones CTQ, las superficies funcionales, la ruta del proceso actual y los requisitos de inspección.
SENLAN puede revisar si la ruta existente es necesaria o si un método de mecanizado más directo puede cumplir con los mismos requisitos de dibujo acordados.
Envíe su dibujo para revisión de ingeniería
Este artículo describe una revisión de ingeniería específica del proyecto. La idoneidad del fresado CNC, la electroerosión u otro método de fabricación depende de la geometría del componente, el material, la dureza, la tolerancia, los requisitos de la superficie, el control de datos y el alcance de la inspección.
La reducción de aproximadamente el 20 % en el tiempo de entrega de fabricación se basa en la comparación interna de SENLAN para este proyecto. No debe tratarse como un resultado estándar para cada componente del molde.
La aceptación final de los componentes sigue el dibujo aprobado, la inspección dimensional acordada y los requisitos del proyecto especificados por el cliente.
