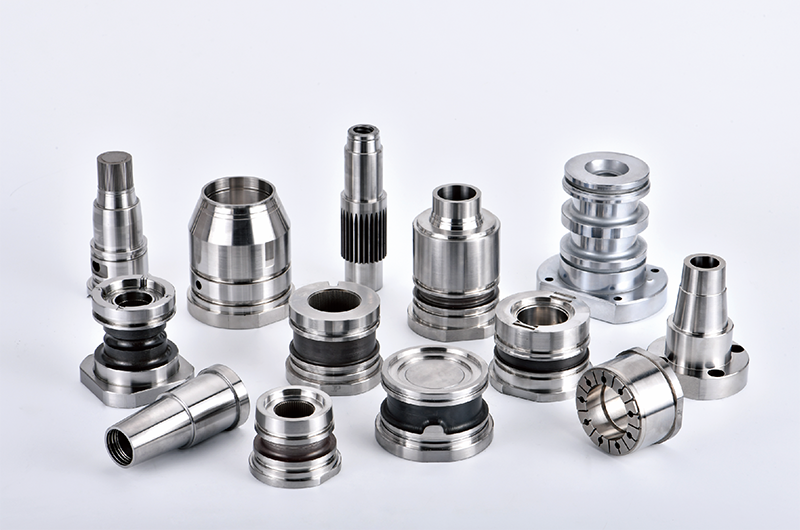

Insertos de núcleo personalizados para moldes de tapas de botellas
Insertos de núcleo torneados por CNC y componentes de moldes de precisión para proyectos de moldes de inyección de envases, cierres de plástico y tapas de botellas.
Introducción breve
SENLAN fabrica insertos de núcleo personalizados para moldes de inyección de tapas de botellas y cierres de plástico según los dibujos del cliente, modelos 3D o muestras revisadas. Estos componentes se utilizan en proyectos de moldes nuevos, proyectos de insertos de reemplazo y lotes de repuestos planificados donde se deben controlar dimensiones, materiales, dureza y condiciones de ajuste críticas.
Un inserto de núcleo no es sólo una pieza mecanizada. En un molde de tapa o cierre, puede afectar la geometría interna, las características relacionadas con la rosca, la posición de sellado, el comportamiento de liberación y la consistencia entre cavidades.
Especificaciones del producto
| Artículo | Especificación/Opciones disponibles |
|---|---|
| Tipo de producto | Insertos de núcleo torneados por CNC personalizados para moldes de inyección de tapas de botellas y cierres de plástico |
| Opciones de materiales | H13/1.2344, 1.2738, Stavax y otros aceros para moldes específicos del proyecto |
| Dureza | 52–54 HRC cuando sea técnicamente adecuado para el acero seleccionado y la función del componente |
| Precisión / Tolerancia | Las dimensiones críticas para la calidad se pueden controlar a ±0,005 mm cuando corresponda; La viabilidad depende de la geometría, el tamaño, el material, el tratamiento térmico y la estructura de referencia. |
| Dimensiones del producto | Personalizado según dibujos del cliente, datos 3D, muestras o requisitos técnicos. |
| Tratamiento superficial | Pulido, revestimiento de TiN, revestimiento de DLC u otro tratamiento de superficie cuando se especifique y sea técnicamente adecuado |
| Métodos de procesamiento | Torneado CNC, mecanizado CNC, electroerosión, rectificado, pulido y tratamiento térmico según diseño de pieza. |
| Inspección | Inspección dimensional; Informes dimensionales y de inspección de CMM disponibles para características críticas acordadas |
| Plazo de entrega | Normalmente, entre 7 y 15 días hábiles después del depósito y la confirmación de los datos técnicos; El plazo de entrega final depende de la complejidad, el material, el tratamiento y la cantidad. |
| Cantidad mínima de pedido | 1 pieza |
| Condiciones de pago | T/T, PayPal o Western Union; Los términos de depósito y saldo se pueden confirmar antes de realizar el pedido. |
| Personalización | Material, dureza, dimensiones, tolerancias, acabado superficial, recubrimiento, identificación de cavidades y requisitos de reemplazo. |
Descripción general del producto
Los insertos centrales forman áreas internas funcionales de tapas de botellas y cierres de plástico. Dependiendo del diseño del molde, pueden incluir geometría relacionada con la rosca, superficies de sellado, características de ubicación, superficies de liberación u otras áreas de precisión que influyen en el rendimiento del molde.
Para proyectos de moldes de tapas nuevos, SENLAN fabrica insertos de núcleo a partir de datos técnicos aprobados y controla las dimensiones identificadas como críticas en el plano. Para proyectos de mantenimiento, los insertos de núcleo de repuesto se pueden revisar a partir de dibujos existentes, datos 3D, piezas antiguas o muestras de referencia.
Cuando se requiere intercambiabilidad con un molde existente, los clientes deben proporcionar el número de cavidad, referencias de referencia, dimensiones de acoplamiento e información disponible sobre el desgaste del molde o el historial previo de ajuste manual.
Para piezas de herramientas de cierre relacionadas, visite Componentes de moldes de tapas.
Áreas de aplicación
| Aplicación | Cómo los insertos centrales soportan el molde |
|---|---|
| Tapas de botellas de agua | Insertos de núcleo para moldes de tapas de rosca donde la forma de la rosca, las características de sellado y la salida repetible de la cavidad afectan el ajuste de la tapa y el control del riesgo relacionado con fugas. |
| Cierres de bebidas | Insertos basados en dibujos para cierres de plástico utilizados en botellas de agua y bebidas, incluidos proyectos de moldes nuevos e insertos de reemplazo. |
| Tapas para contenedores de alimentos | Insertos personalizados para tapones roscados utilizados en tarros, salsas y envases de envasado de alimentos según el diseño de cierre del cliente. |
| Cierres de Cosmética y Cuidado Personal | Insertos de núcleo torneados para funciones de roscado, sellado y ajuste en moldes de envases para el cuidado de la piel, cosméticos y cuidado personal. |
| Cierres de productos para el hogar | Componentes de moldes para detergentes, productos de limpieza y cierres dispensadores donde el ajuste, la resistencia al desgaste y la repetibilidad de reemplazo son importantes. |
| Embalaje relacionado con la medicina | Componentes basados en planos para moldes de envases y cierres con requisitos definidos de dimensiones, materiales y de inspección. La validación del producto final sigue siendo responsabilidad del cliente. |
| Mantenimiento de moldes y repuestos | Reemplazos de una sola cavidad y lotes de repuesto planificados para moldes de tapas existentes, sujetos a dibujo, muestra y revisión de ajuste. |
Opciones de fabricación personalizadas
Cada proyecto se fabrica a partir de dibujos 2D, modelos 3D, muestras o requisitos técnicos documentados. Los compradores pueden especificar:
calidad del acero, tratamiento térmico y dureza objetivo;
dimensiones de piezas, sistema de referencia, ajustes y tolerancias críticas;
rosca, sellado, concéntrica y otra geometría funcional;
pulido, recubrimiento de TiN o recubrimiento de DLC cuando sea técnicamente adecuado;
prototipo, reemplazo de una pieza o cantidad de lote repetido;
requisitos de inspección y numeración de cavidades;
requisitos de repuestos intercambiables para moldes existentes;
informes dimensionales y requisitos de certificados de materiales cuando sea necesario.
Si solo hay una muestra disponible, SENLAN puede revisar qué dimensiones se pueden medir y reproducir. Las tolerancias funcionales y las condiciones de acoplamiento aún deben confirmarse antes de la fabricación.
Para categorías más amplias de insertos de molde de precisión, revise Componentes del molde.
Control de calidad
Revisión técnica antes del mecanizado
El material, la dureza, las referencias, los ajustes, los requisitos de superficie y las dimensiones CTQ se revisan antes del mecanizado. Cualquier requisito poco claro debe confirmarse antes de que comience la producción.
Verificaciones dimensionales en proceso
Los diámetros, longitudes, relaciones concéntricas y características de ajuste críticos se verifican durante las etapas de mecanizado apropiadas para reducir el riesgo de ensamblaje final y reemplazo.
Inspección final
La inspección CMM y los métodos de inspección dimensional adecuados se seleccionan de acuerdo con la geometría característica y los requisitos acordados. Las dimensiones críticas, el estado de la superficie y las características relacionadas con el ajuste se verifican antes del lanzamiento.
Documentos de Calidad
Se pueden proporcionar informes dimensionales y certificados de materiales cuando se soliciten en la solicitud de presupuesto y se acuerden con el pedido. El alcance de la inspección debe confirmarse antes de la producción.
Para revisar el soporte de inspección y mecanizado de SENLAN, visite Ventajas técnicas y equipos.
Qué enviar para cotización
Proporcionar información técnica completa ayuda a SENLAN a revisar la capacidad de fabricación, las necesidades de inspección y el tiempo de entrega antes de la cotización.
Dibujos 2D con dimensiones, tolerancias y referencias de datos;
Archivos 3D como STEP, STP, X_T o IGES;
requisitos de materiales y certificados de materiales;
requisitos de dureza y tratamiento térmico;
requisitos de acabado superficial, pulido o revestimiento;
cantidad requerida y pedidos repetidos esperados;
aplicación de cierre, tipo de molde y número de cavidades;
dimensiones críticas, ajustes y requisitos de informes de inspección;
muestra, fotografías de muestra o fotografías de defectos cuando estén disponibles;
Información sobre el número de inserción o cavidad anterior para proyectos de reemplazo.
La información clara de RFQ ayuda a reducir las suposiciones de cotización y permite a SENLAN revisar si la solicitud es para un nuevo inserto de molde para tapas, un reemplazo de una pieza o un lote repetido de piezas de repuesto.
Preguntas frecuentes
¿Pueden fabricar insertos de núcleo según nuestros dibujos?
Sí. SENLAN fabrica insertos de núcleo torneados por CNC según los dibujos del cliente, modelos 3D, muestras revisadas y requisitos técnicos acordados.
¿Qué materiales puedes procesar?
Las opciones de materiales comunes incluyen H13/1.2344, 1.2738 y Stavax. La selección final del material debe confirmarse según la función del molde, la condición de desgaste, los requisitos de la superficie y el dibujo del cliente.
¿Se pueden mantener todas las características en ±0,005 mm?
No. SENLAN puede controlar las dimensiones críticas para la calidad definidas por el cliente hasta ±0,005 mm cuando corresponda, pero la tolerancia alcanzable depende de la geometría, el tamaño, el material, el tratamiento térmico, la estructura de referencia y el método de inspección de la pieza.
¿Puede proporcionar informes de inspección?
Sí. Se pueden proporcionar informes CMM, informes dimensionales y certificados de materiales cuando se soliciten y se acuerden antes de la producción. El alcance de la inspección debe indicarse claramente en la solicitud de cotización.
¿Cuál es el plazo de entrega típico?
Muchas inserciones de núcleos personalizadas se pueden revisar dentro de los 7 a 15 días hábiles posteriores al depósito y la aprobación de los datos técnicos. El tiempo de entrega final depende de la complejidad, el material, el tratamiento de la superficie, la cantidad y los requisitos de inspección.
¿Admite pedidos de pequeñas cantidades?
Sí. SENLAN puede admitir insertos de reemplazo de una sola pieza, prototipos y pedidos de pequeñas cantidades de acuerdo con los dibujos del cliente y los requisitos del proyecto.
¿Pueden fabricar insertos de repuesto para un molde existente?
Sí. Los insertos de repuesto se pueden revisar cuando estén disponibles dibujos, piezas antiguas, números de cavidades, fotografías de defectos o registros de muestras. También se deben considerar el desgaste del molde existente y el historial previo de montaje manual antes de confirmar la viabilidad del reemplazo.
Solicite una cotización de inserto central
Envíe sus dibujos, archivos 3D o fotografías de muestra con los requisitos de material, cantidad y dimensiones críticas. El equipo de ingeniería de SENLAN revisará los detalles del componente para obtener una cotización.
Envíe su solicitud de cotización
Nota importante
SENLAN fabrica insertos de núcleo personalizados y componentes de moldes de precisión de acuerdo con dibujos, materiales, tolerancias y requisitos de inspección definidos por el cliente. El rendimiento final del sellado de la tapa, el comportamiento del torque, la aprobación de la prueba del molde y el cumplimiento del producto deben validarse mediante pruebas definidas por el cliente y estándares de aprobación de muestras.
