Desde prototipos de moldes impresos en 3D hasta herramientas de producción: cómo reducir las rebabas

Los moldes prototipo impresos en 3D son útiles para el desarrollo inicial de productos. Ayudan a los equipos de ingeniería a probar la geometría, producir las primeras muestras y aprender rápidamente antes de comprometerse con las herramientas de producción.

Pero una vez que un proceso de prototipo comienza a suministrar muestras a los clientes o pedidos de lotes pequeños, las expectativas cambian. Un molde que fue lo suficientemente bueno para el aprendizaje puede no ser lo suficientemente estable para una producción repetible.

Un ejemplo común es el flash. Los equipos que utilizan moldes prototipo FDM o SLA pueden encontrar que la forma de la pieza es aceptable, pero es necesario recortar los bordes a mano después de cada ciclo. Al principio, recortar con un cuchillo puede parecer manejable. Con el tiempo, se vuelve lento, inconsistente y riesgoso, especialmente si la pieza se usa en aplicaciones médicas, de embalaje, de tapa, de cierre, cosméticas o de sellado.

Respuesta rápida: los moldes de prototipos impresos en 3D a menudo crean rebabas porque la línea de separación, la rigidez del molde, la estabilidad de sujeción y la precisión de la superficie son limitadas. Los pozos de desbordamiento y las funciones de corte por corte pueden ayudar a gestionar el exceso de material, pero no pueden reemplazar las herramientas de producción precisas.

Por qué los moldes prototipo suelen crear destellos

La rebaba no es sólo material extra alrededor de una pieza moldeada. Generalmente es una señal de que el molde no controla suficientemente bien la presión, el cierre, la ventilación o la alineación.

En los moldes prototipo, la rebaba comúnmente proviene de:

• Mal ajuste de la línea de separación
• Planitud limitada entre las mitades del molde
• Presión de sujeción desigual
• Baja rigidez del molde bajo presión
• Profundidad o ubicación de la ventilación no controlada
• Deformación del material durante ciclos repetidos
• Desgaste en las superficies de contacto
• Ensamblaje manual o variación de la sujeción manual

Estos problemas son especialmente visibles cuando el material moldeado fluye fácilmente o cuando la pieza tiene bordes delgados, características de sellado o superficies cosméticas. Incluso un pequeño espacio en la línea de separación puede crear una fina película de rebaba que debe eliminarse más adelante.

Es por eso que el control del flash debe comenzar con la estabilidad de las herramientas, no con el posprocesamiento.

Por qué Flash se convierte en un riesgo para la producción

En las primeras etapas de creación de prototipos, un pequeño destello puede ser aceptable. Un diseñador puede recortar varias muestras, inspeccionar la pieza y continuar con las pruebas. Eso es normal durante el desarrollo.

El problema comienza cuando el recorte se convierte en parte del flujo de trabajo de producción.

Para una muestra única, el recorte puede ser aceptable. Para la entrega al cliente, la validación médica, la aprobación de empaques o la producción de múltiples cavidades, la flash se convierte en un riesgo para las herramientas y los procesos.

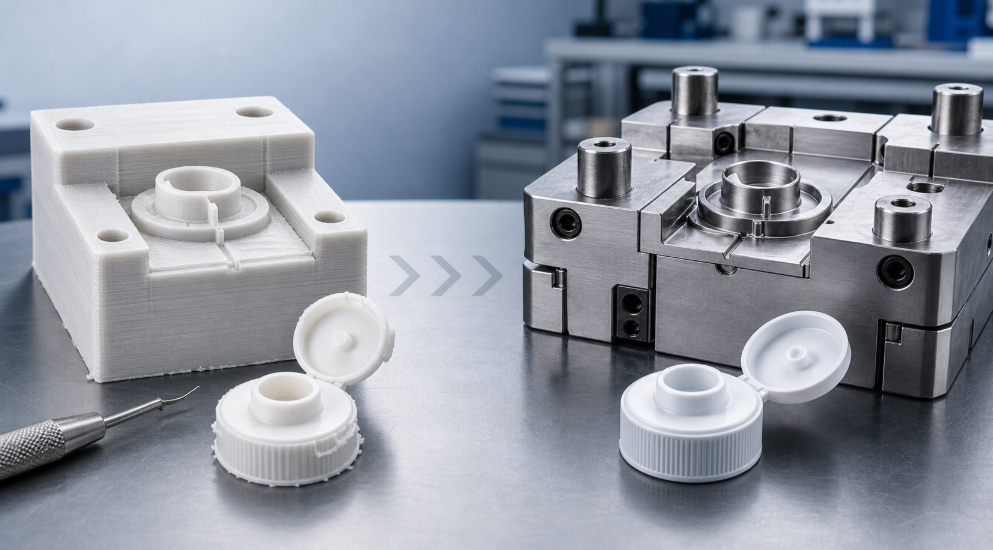

Por qué los moldes impresos en 3D tienen dificultades con el control de la línea de separación

Los moldes FDM y SLA pueden acortar el tiempo de desarrollo, pero no se comportan como herramientas metálicas de producción.

Los moldes FDM son especialmente limitados porque las líneas de capa, la variación local de la superficie y la deriva dimensional dificultan la creación de un cierre limpio de la línea de separación. Los moldes SLA pueden mejorar la resolución de la superficie, pero aún tienen limitaciones en cuanto a rigidez, resistencia al desgaste y estabilidad térmica.

Las limitaciones comunes incluyen:

• Líneas de capas que impiden el contacto total entre las mitades del molde
• Planitud limitada en la superficie de separación
• Menor rigidez en comparación con herramientas de aluminio o acero
• Sensibilidad al calor durante ciclos de moldeo repetidos
• Desgaste de la superficie que empeora con el tiempo
• Variación de la sujeción manual de un ciclo a otro
• Menor precisión dimensional en control de rebaba fino características

Esto no hace que los moldes impresos en 3D sean una mala elección. A menudo son la herramienta adecuada para pruebas de conceptos y trabajos de muestra iniciales. El error es esperar que ofrezcan el mismo control de rebabas, acabado superficial y repetibilidad que las herramientas de producción.

¿Pueden ayudar los pozos de desbordamiento o las funciones de corte por desgarro?

Los pozos de desbordamiento, los canalones y las funciones de corte por corte pueden ser útiles cuando se diseñan correctamente. Su propósito es mover el exceso de material a un área controlada, facilitando su eliminación después del moldeado.

Pueden ayudar:

• Alejar la rebaba de las superficies funcionales
• Brindar a los operadores un área más limpia para agarrar y eliminar el exceso de material
• Reducir el corte aleatorio con cuchilla alrededor del borde de la pieza
• Proteger la superficie de la pieza principal contra daños por corte
• Mejorar la consistencia en una operación de recorte secundaria

Sin embargo, estas características tienen límites. No pueden corregir completamente el ajuste deficiente de la línea de separación, la sujeción débil, la deformación del molde, la ventilación incontrolada o las caras de contacto de baja precisión.

Una función de corte por corte puede reducir el daño manual, pero aun así puede dejar una línea testigo. Para piezas médicas, elementos de sellado, piezas de cierre o envases de cosméticos, esa línea testigo puede seguir siendo inaceptable.

La conclusión práctica es simple: las características de diseño pueden hacer que el flash sea más fácil de administrar, pero las herramientas precisas son lo que reduce el flash en la fuente.

Cuándo pasar de herramientas de prototipo a herramientas de producción

Las herramientas prototipo son para aprender. Las herramientas de producción son para repetibilidad.

Un proyecto puede estar listo para ir más allá de los moldes prototipo impresos en 3D cuando:

• El recorte manual lleva demasiado tiempo
• La rebaba afecta la aprobación del cliente
• El recorte con cuchilla deja marcas visibles
• La pieza ya se vende en lotes pequeños
• La demanda de producción está aumentando La demanda de producción está aumentando
• ISO, la validación médica o del cliente
• serán necesarias Múltiples cavidades
• La repetibilidad dimensional se vuelve más importante que la flexibilidad del diseño
• La misma pieza debe producirse consistentemente a lo largo del tiempo

Esta es la etapa en la que el riesgo de las herramientas se convierte en riesgo empresarial. Si el molde no puede controlar la línea de separación, el equipo de producción puede gastar más dinero corrigiendo piezas que lo que habría gastado antes en mejorar la estrategia de herramientas.

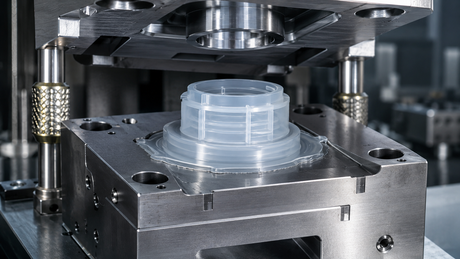

¿Qué herramientas de producción deben controlar?

Un molde de producción debería hacer más que crear la forma de la pieza. Debe controlar las condiciones de moldeo que hacen que la pieza sea repetible.

Para componentes sensibles al flash, una revisión de las herramientas de producción debe incluir:

• Ajuste de la línea de separación y calidad de cierre
• Geometría y ubicación de la ventilación
• Distribución de la fuerza de la abrazadera
• Alineación de la cavidad y el núcleo
• Planicidad y rigidez de la inserción
• Ruta del flujo de material
• Requisitos de acabado de la superficie
• Relaciones de referencia
• Estrategia de inserción de repuesto
• Requisitos de inspección y medición

El ajuste de la línea de separación, la ventilación y la fuerza de sujeción suelen ser las primeras áreas a revisar. Si una de esas áreas es inestable, el flash suele regresar incluso después de los ajustes del proceso.

Aquí es donde las herramientas de moldeo por inyección de plástico deben planificarse en torno al entorno de producción real, no sólo en torno a la geometría del prototipo.

Por qué los insertos removibles ayudan durante la ampliación

Una estrategia práctica durante el desarrollo del prototipo a la producción es utilizar una base de molde con inserciones extraíbles. Esto le da al proyecto más flexibilidad y al mismo tiempo avanza hacia una herramienta lista para producción.

Las inserciones extraíbles pueden ayudar a:

• Reducir el costo de rediseño
• Aislar problemas específicos de la cavidad
• Apoyar los cambios de diseño después de las primeras pruebas
• Simplificar la reparación y el mantenimiento
• Reducir el tiempo de inactividad del molde completo
• Mejorar el control de las piezas de repuesto
• Apoyar el desarrollo futuro de múltiples cavidades

Para proyectos médicos y de embalaje, la precisión de la inserción suele determinar si el producto moldeado final permanece estable. La base del molde proporciona la plataforma, pero el inserto controla el detalle de la cavidad, la calidad del cierre, la geometría de la rosca, el área de sellado y el comportamiento de la línea de separación.

Es por eso que los componentes de moldes de precisión de alta calidad son importantes cuando un proyecto pasa de muestras prototipo a herramientas de producción.

Qué deben preparar los compradores antes de la revisión de DFM

Una buena revisión de DFM es más fácil cuando el proveedor de herramientas recibe información clara con antelación. Para problemas de flash, las fotografías y los detalles de muestras reales son especialmente útiles porque muestran dónde el molde no controla el material.

Antes de solicitar soporte de herramientas de producción, los compradores deben preparar:

• Dibujo
• 2D del modelo 3D
• Tipo de material
• Tamaño de la pieza y espesor de la pared
• Volumen anual objetivo
• Fotografías del prototipo actual
• Fotografías de ubicación flash
• Método de recorte actual
• Aceptable y áreas de rebaba inaceptables
• Requisitos de acabado superficial
• Funciones de sellado o ensamblaje
• Requisitos médicos, de embalaje o de validación
• Número de cavidad esperado
• Requisitos de inspección

Para inserciones complejas, áreas de cierre, características de rosca o pequeños detalles de sellado, los compradores también pueden necesitar piezas de molde mecanizadas personalizadas en lugar de una herramienta prototipo de uso general.

Cómo SENLAN respalda la estabilidad del molde de producción

SENLAN Precision admite componentes de moldes personalizados y soluciones de moldes de inyección para proyectos que requieren un rendimiento de producción estable. Las aplicaciones típicas incluyen consumibles médicos, tapas de botellas, cierres, envases para el cuidado de la piel, envases para cosméticos, envases de recarga, cierres de boquillas de plástico y proyectos de moldes de inyección de múltiples cavidades.

Para proyectos que pasan de herramientas prototipo a herramientas de producción, la clave es revisar el riesgo antes de construir el molde. Esa revisión puede incluir la ubicación de la línea de separación, la precisión del inserto, la estrategia de ventilación, consideraciones de enfriamiento, áreas críticas de cierre, control de componentes de reemplazo y planificación de inspección.

Dependiendo del producto, los compradores pueden necesitar soporte de herramientas para aplicaciones específicas, como componentes de moldes médicos , , componentes de moldes para tapas o componentes de moldes para envases cosméticos..

Un producto moldeado estable no se crea únicamente con acero para moldes. Depende del diseño de la pieza, la estructura de las herramientas, la precisión de la inserción, la planificación del proceso y el control de inspección trabajando juntos.

Lista de verificación práctica antes de la producción

Antes de aprobar las herramientas de producción, revise el proyecto desde tres ángulos: diseño del producto, diseño de herramientas y planificación de la producción.

Diseño de producto

• ¿Dónde está ubicada la línea de separación?
• ¿Está permitido el flash en esa zona?
• ¿La pieza tiene superficies de sellado, de contacto médico o cosméticas?
• ¿Se puede agregar de forma segura una función de corte o desbordamiento?
• ¿El recorte dejará marcas inaceptables?

Diseño de herramientas

• ¿Se controla el ajuste de la línea de separación?
• ¿Están los respiraderos diseñados adecuadamente?
• ¿La fuerza de sujeción está distribuida uniformemente?
• ¿Las inserciones son rígidas y estables?
• ¿Las áreas críticas de cierre están pulidas, rectificadas o instaladas correctamente?
• ¿Se necesitan inserciones extraíbles para cambios futuros?

Planificación de la producción

• ¿Cuál es el volumen anual esperado?
• ¿Sigue siendo aceptable el recorte manual?
• ¿Existe algún requisito ISO, de validación o de aprobación del cliente?
• ¿Se necesitarán múltiples cavidades?
• ¿Qué informe de inspección se debe proporcionar?
• ¿Cómo se controlarán los insertos de repuesto?

Esta lista de verificación ayuda a convertir un problema de prototipo en una decisión sobre herramientas de producción. También ayuda a los compradores a evitar aprobar una herramienta que todavía depende demasiado de la reparación manual.

Preguntas frecuentes

¿Por qué los moldes de prototipos impresos en 3D generan más destellos?

Los moldes de prototipos impresos en 3D a menudo crean más rebabas porque sus caras de contacto, planitud, rigidez y estabilidad de sujeción son limitadas en comparación con las herramientas metálicas de producción. Las líneas de capa FDM y la deformación del material pueden crear pequeños espacios por donde se escapa el material.

¿Pueden los pozos de desbordamiento eliminar la inflamación?

Los pozos de desbordamiento pueden guiar el exceso de material y hacer que sea más fácil eliminar las rebabas, pero generalmente no pueden eliminar las rebabas si la línea de separación, la ventilación, la sujeción o la precisión del molde son inestables.

¿Qué es un diseño con ribete en forma de lágrima?

Un diseño de corte desgarrado crea un área rebajada delgada y controlada que se puede quitar después del moldeo. Puede reducir el corte manual con cuchilla, pero aún requiere herramientas precisas y puede dejar una línea testigo.

¿Cuándo se debe sustituir un molde prototipo por herramientas metálicas?

Un molde prototipo debe ser reemplazado por herramientas de producción cuando el tiempo de recorte se vuelve demasiado alto, la rebaba afecta la calidad de la pieza, aumenta la demanda, se requiere validación o la repetibilidad se vuelve más importante que la flexibilidad del prototipo.

¿Cómo afecta el ajuste de la línea de separación al flash?

Si la línea de separación no cierra hermética y uniformemente, el material puede escaparse por pequeños espacios. Esto crea rebabas, especialmente en procesos de moldeo de baja viscosidad o sensibles a las rebabas.

¿Qué deberían proporcionar los compradores antes de las herramientas de producción?

Los compradores deben proporcionar archivos 3D, dibujos 2D, información de materiales, muestras o fotografías de piezas, áreas con problemas de flash, volumen de producción esperado, requisitos de superficie, áreas funcionales y expectativas de inspección.

Pensamientos finales

Los prototipos de moldes impresos en 3D son valiosos para el desarrollo de productos, pero no pueden resolver todos los problemas de producción.

Cuando los problemas de rebaba, recorte manual, daño de piezas y repetibilidad se vuelven problemas recurrentes, el proyecto debe avanzar hacia herramientas de producción diseñadas adecuadamente. Los pozos de desbordamiento, los canalones y las funciones de corte por corte pueden mejorar la eliminación de rebabas, pero no pueden reemplazar el ajuste preciso de la línea de separación, los insertos estables, la ventilación adecuada, la sujeción controlada y el mecanizado de grado de producción.

Para proyectos médicos y de embalaje, la estabilidad de las herramientas no es solo un detalle de fabricación. Afecta la calidad del producto, la aprobación del cliente, la planificación de la validación y la confiabilidad de la producción a largo plazo.

Las herramientas de prototipo ayudan a probar la idea. Las herramientas de producción ayudan a probar el proceso.
