El mecanizado representa la fase que requiere más capital de cualquier proyecto de moldeo por inserción. Un diseño inicial deficiente conduce rápidamente a pérdidas operativas recurrentes. Es posible que se enfrente a problemas como rebabas, desplazamiento severo de las plaquitas o índices de desechos inaceptablemente altos. Es hora de cambiar nuestro enfoque de las definiciones de conceptos básicos a las realidades de ejecución reales. La evaluación del diseño de herramientas requiere que escudriñemos los límites estructurales. También debemos analizar la dinámica térmica y la estricta compatibilidad de los materiales. Sin estas comprobaciones exhaustivas, los componentes moldeados fallarán prematuramente.
En esta guía, describimos los criterios exactos que deben evaluar los equipos de ingeniería y adquisiciones. Aprenderá cómo garantizar que sus inversiones en herramientas produzcan resultados predecibles y escalables. Exploraremos formas de mantener ciclos de producción compatibles en tiradas de gran volumen. Al comprender cómo sujetar las piezas de forma segura y mapear la contracción térmica, se construyen ecosistemas de fabricación sólidos. Una planificación adecuada evita costosos trabajos posteriores de herramientas y salvaguarda su eficiencia operativa.

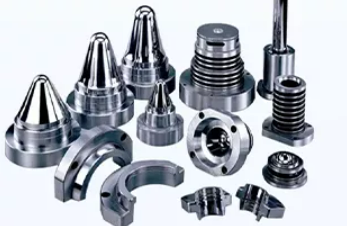

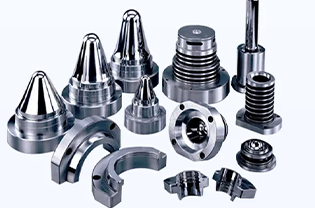

La precisión en los insertos de la cavidad del molde impacta directamente en los tiempos de ciclo, las tasas de defectos y la vida útil total de las herramientas.
La fijación segura del inserto (mecánica, magnética o al vacío) no es negociable para evitar fallas estructurales y daños al molde.
El diseño para la fabricación (DFM) debe abordar la contracción térmica, el espesor de la pared y los ángulos de inclinación para garantizar la integridad estructural alrededor del inserto.
Seleccionar un socio de fabricación requiere evaluar su capacidad para gestionar tolerancias de alto cumplimiento y proporcionar garantías de herramientas transparentes y respaldadas por datos.
El diseño inadecuado de las herramientas conlleva graves riesgos financieros que van mucho más allá de los gastos iniciales de fabricación. Cuando los ingenieros calculan mal las tolerancias, provocan un desgaste acelerado de la herramienta y una desalineación crítica de las plaquitas. Estas fallas provocan tiempos de inactividad de la máquina y obligan a realizar costosos trabajos de reelaboración del molde. La producción se detiene por completo cuando un inserto mal colocado daña el núcleo del molde. Los retrasos resultantes interrumpen las cadenas de suministro y erosionan el retorno de la inversión esperado.
Evaluar el valor real de una herramienta significa observar de cerca la matriz de costo versus vida útil. Los prototipos o herramientas de aluminio de bajo volumen ofrecen tiempos de respuesta rápidos. Sin embargo, el aluminio se descompone rápidamente en procesos de producción abrasivos de gran volumen. Por el contrario, las herramientas de acero endurecido manejan resinas agresivas y tolerancias estrictas durante millones de ciclos. Comprender este equilibrio le ayudará a elegir el material adecuado para la escala de su proyecto.
Material de herramientas | Mejor caso de uso | Durabilidad y vida útil | Resistencia a la abrasión |
|---|---|---|---|
Aluminio | Prototipos / Bajo Volumen | Corto (Menos de 10.000 ciclos) | Bajo |
Acero P20 | Volumen medio | Moderado (Hasta 500.000 ciclos) | Medio |
Acero endurecido H13 | Resinas de alto volumen/duras | Largo (más de 1 millón de ciclos) | Alto |
Una inversión exitosa en herramientas depende de métricas operativas específicas en lugar de la cotización inicial más baja. Definimos el éxito por la eficiencia del tiempo de ciclo, el cumplimiento repetible de las tolerancias y el tiempo de inactividad por mantenimiento minimizado. Si una herramienta funciona sin problemas sin la intervención constante de un técnico, proporciona verdadero valor. Las paradas frecuentes para limpiar flashes o arreglar tomas cortas destruyen los márgenes de rentabilidad.
La mitigación de riesgos requiere ingeniería proactiva. Los equipos deben utilizar análisis de flujo predictivo antes de cortar cualquier metal. Este software simula cómo el plástico fundido llena la cavidad e interactúa con los componentes colocados. El riguroso mecanizado CNC de los insertos de cavidades de molde garantiza un ajuste perfecto. La precisión evita que la resina se escape más allá del inserto, lo que elimina la rebaba y reduce las tasas de rechazo de componentes.
El desplazamiento del inserto durante la fase de inyección a alta presión sigue siendo un enorme desafío técnico. El plástico fundido ingresa a la cavidad del molde a una velocidad y presión inmensas. Si el componente previamente colocado se desplaza incluso una fracción de milímetro, corre el riesgo de sufrir una falla catastrófica en el molde. Los insertos desplazados aplastan contra la herramienta de acero, destruyendo tanto la pieza como la costosa cavidad. Resolver esto requiere soluciones de fijación diseñadas.
La evaluación de los mecanismos de fijación depende en gran medida de la geometría y el material del componente que desea moldear. Los ingenieros deben hacer coincidir el método de sujeción con las propiedades físicas específicas del inserto.
Sujeción mecánica: este método funciona mejor para geometrías estándar donde pasadores físicos o correderas sujetan el componente. Debe evaluar cuidadosamente la fuerza de sujeción. Demasiada presión corre el riesgo de aplastar los insertos delicados o de paredes delgadas incluso antes de que entre el plástico.
Fijación magnética: Las sujeciones magnéticas son ideales para inserciones ferrosas. Eliminan la necesidad de piezas móviles complejas dentro de la herramienta. Sin embargo, debe evaluar las limitaciones con respecto a la degradación de la temperatura. Los imanes pierden su fuerza de atracción a medida que aumenta la temperatura de las herramientas durante la producción continua.
Extracción de vacío: los componentes frágiles o no magnéticos a menudo requieren fijación al vacío. La herramienta genera vacío a través de pequeños canales para sujetar la pieza firmemente contra la pared de la cavidad. Debe evaluar la complejidad adicional de los sistemas de vacío de herramientas, ya que requieren un mantenimiento meticuloso para evitar obstrucciones.
Las consideraciones de diseño deben tener en cuenta la variación natural que se encuentra en los componentes prefabricados. Los insertos estampados o mecanizados por proveedores externos llegan con sus propias tolerancias dimensionales. Debe exigir a sus proveedores documentación de tolerancia transparente con respecto al espacio libre para la colocación de insertos. Si el bolsillo de los insertos de la cavidad del molde está demasiado apretado, el robot no puede cargar la pieza. Si está demasiado flojo, la presión de inyección eliminará el inserto.
Los requisitos de Diseño para Fabricación (DFM) se relacionan directamente con la durabilidad de las piezas y la prevención de fallas. Cuando los ingenieros siguen estrictas reglas de DFM, eliminan las debilidades en el producto moldeado final. Observamos de cerca cómo el polímero inyectado se adhiere y cura alrededor del componente interno rígido. Cada ubicación de radio, pared y puerta cambia el resultado físico de la pieza.
Gestionar la contracción y la tensión interna requiere un conocimiento profundo de la ciencia de los materiales. Los insertos metálicos y las resinas poliméricas poseen coeficientes de expansión térmica (CTE) muy diferentes. A medida que el plástico se enfría, se contrae significativamente, mientras que el metal permanece relativamente estático. Esta falta de coincidencia de CTE crea una tensión circular severa alrededor de los insertos circulares, lo que a menudo conduce a un agrietamiento inmediato o retardado. El diseño de la herramienta dicta las velocidades de enfriamiento. La ubicación adecuada de los canales de enfriamiento conformados garantiza caídas de temperatura uniformes, lo que alivia la tensión interna y previene fallas de las piezas.
Debe establecer reglas básicas para el espesor mínimo del plástico que rodea cualquier componente interno. Si la pared de plástico es demasiado delgada, las líneas de soldadura donde se unen los frentes de flujo carecerán de resistencia estructural. Por el contrario, las paredes demasiado gruesas provocan un enfriamiento diferencial. Esto provoca marcas de hundimiento en la superficie y huecos internos.
Mantenga un espesor mínimo de pared de plástico igual a un sexto del diámetro del inserto.
Asegúrese de que el espesor de la pared sea uniforme en toda la circunferencia para equilibrar las fuerzas de contracción.
Utilice radios generosos en la base de los salientes de montaje para eliminar concentradores de tensión agudos.
Los ángulos de inclinación y las estrategias de expulsión adecuados garantizan una extracción de piezas sin problemas. Cuando finaliza el ciclo, la máquina debe empujar el conjunto completo fuera de la herramienta. Los ángulos de tiro insuficientes crean una resistencia severa. Esta resistencia refuerza la unión entre el plástico y el componente metálico. Resuma la necesidad de un ángulo de inclinación mínimo de 1 a 2 grados en todas las paredes verticales. Coloque los pasadores eyectores con cuidado para que empujen contra áreas estructurales sólidas en lugar de contra elementos plásticos delicados. Esto garantiza una expulsión suave sin comprometer la resistencia del componente.
La escalabilidad en sectores de alto cumplimiento exige un rigor excepcional. La fabricación de dispositivos médicos (ISO 13485), componentes automotrices y piezas aeroespaciales toleran un margen de error cero. Estas industrias requieren procesos repetibles y totalmente documentados. Una herramienta diseñada para un dispositivo de consumo no sobrevivirá a los obstáculos de validación de un proyecto aeroespacial. Debe diseñar la herramienta para manejar un llenado volumétrico exacto y una estricta estabilidad dimensional durante todo su ciclo de vida.
La compatibilidad de materiales introduce otra capa de complejidad. Las resinas de ingeniería agresivas y de alta temperatura como PEEK, Ultem o nailon relleno de vidrio destruyen rápidamente el acero para herramientas estándar. Debe evaluar la necesidad de recubrimientos de moldes especializados para combatir este desgaste. Los recubrimientos de níquel-PTFE o nitruro de titanio reducen la fricción y protegen la cavidad. Además, a menudo se requiere acero inoxidable resistente a la corrosión cuando se procesan polímeros retardantes de llama que liberan gases cáusticos durante la inyección.
Enfatice la necesidad absoluta de protocolos rigurosos de IQ/OQ/PQ durante la fase de prueba de herramientas.
Calificación de instalación (IQ): verifica que la configuración del molde coincida con las especificaciones de ingeniería exactas.
Calificación operativa (OQ): prueba la ventana de procesamiento para encontrar los límites superior e inferior de temperatura y presión.
Calificación de desempeño (PQ): confirma que la herramienta produce consistentemente piezas conformes a velocidades de producción estándar.
Los equipos deben realizar una estricta verificación de confianza y evidencia antes de aprobar la producción. Nunca acepte garantías verbales de precisión de un proveedor. Aconseje a sus equipos de adquisiciones e ingeniería que exijan datos de tolerancia históricos documentados. La revisión de los informes de inspección del primer artículo (FAI) y los índices de capacidad (Cpk) demuestra que los insertos de cavidades del molde funcionan correctamente bajo presiones del mundo real. La evidencia respaldada por datos es la única métrica que importa en industrias con mucho cumplimiento.
La selección del socio de fabricación adecuado determina el éxito a largo plazo de su producción. Las señales de alerta de los proveedores suelen aparecer al principio del proceso de cotización. Advierta a sus equipos sobre los socios que se saltan el análisis predictivo del flujo de moldes para ahorrar tiempo. Si se basan únicamente en conjeturas en lugar de en simulaciones de software, probablemente se enfrentarán a un exceso de reelaboración más adelante. Otra señal de alerta importante es la falta de mantenimiento interno de las herramientas. Los proveedores que envían herramientas rotas para su reparación provocan retrasos masivos en la cadena de suministro. Por último, rechace a los socios que ofrecen comentarios genéricos de DFM en lugar de revisiones de ingeniería personalizadas y específicas de piezas.
Debe exigir un conjunto estricto de capacidades antes de firmar cualquier contrato. Evaluar la infraestructura de sus instalaciones y su enfoque hacia prácticas comerciales transparentes.
Mecanizado de precisión interno: deben poseer capacidades avanzadas de CNC y electroerosión por hilo específicamente para mecanizar geometrías de cavidades complejas. Depender de subcontratistas para componentes críticos de herramientas introduce riesgos inaceptables.
Desgloses de costos transparentes: solicite cotizaciones detalladas. Deben distinguir claramente los costos de la base de herramientas principal, las cavidades personalizadas, los mecanismos de fijación específicos y el mantenimiento preventivo continuo.
Gestión del ciclo de vida comprobada: establezca términos claros con respecto a la propiedad de las herramientas. Asegure compromisos por escrito sobre recuentos de disparos garantizados y programas de mantenimiento preventivo obligatorios.
Recomendamos iniciar el proceso de evaluación empezando poco a poco. Solicite primero una revisión DFM completa de un modelo CAD piloto. Esto pone a prueba el rigor de ingeniería y el estilo de comunicación del proveedor antes de comprometerse con un contrato importante de herramientas. Un socio competente le devolverá su archivo CAD con marcas detalladas, sugerencias estructurales y un plan claro para gestionar las tolerancias de las inserciones.
El éxito del moldeado por inserción depende enteramente de una meticulosa ingeniería de herramientas. El diseño, la precisión y la fijación de los componentes de la cavidad interna dictan el resultado de toda la producción. Cuando se ignora la dinámica térmica o se aplican fuerzas de sujeción inadecuadas, se provocan fallas rápidas en las herramientas y altas tasas de desperdicio. La ingeniería de precisión evita estas costosas interrupciones y crea un proceso de fabricación escalable.
Instamos a los tomadores de decisiones a priorizar la colaboración directa con DFM. Invertir en materiales de herramientas robustos y análisis de flujo predictivo genera retornos mucho mejores que perseguir ahorros iniciales a corto plazo. Una herramienta mal construida agotará sus recursos debido a un mantenimiento constante, mientras que una herramienta diseñada rigurosamente funciona sin problemas durante millones de ciclos.
Tome medidas proactivas hoy para asegurar su próximo proyecto de fabricación. Envíe sus archivos CAD a un socio calificado para una revisión de ingeniería inicial. Póngase en contacto con un equipo técnico especializado para analizar la arquitectura de herramientas personalizadas, validar sus selecciones de materiales y garantizar que su próximo lanzamiento esté completamente libre de defectos.
R: Las plaquitas personalizadas aumentan los gastos iniciales de mecanizado CNC y EDM. Sin embargo, reducen drásticamente los costos de ensamblaje por pieza posteriores. Al moldear el componente directamente en el plástico, se eliminan las operaciones secundarias de pegado o fijación. Un diseño preciso de la cavidad también minimiza las tasas de desperdicio a largo plazo, lo que garantiza una mayor rentabilidad general durante la vida útil de la herramienta.
R: Las líneas base de ingeniería realistas suelen oscilar entre +/- 0,001 y 0,002 pulgadas, según el rigor de la aplicación. Si bien algunas herramientas médicas de alto cumplimiento requieren límites más estrictos, llevar las tolerancias más allá de las líneas base estándar aumenta exponencialmente la complejidad de las herramientas y los costos iniciales de fabricación.
R: Los plazos estándar de la industria suelen abarcar de 4 a 8 semanas. Este cronograma cubre el DFM inicial, el análisis de flujo, el mecanizado y las pruebas del primer artículo. Los proyectos que requieren mecanismos de fijación complejos, como sistemas de vacío integrados o herramientas cortadas en acero muy endurecido, naturalmente extienden estos plazos de entrega.
R: Si bien a veces es posible realizar modificaciones menores al núcleo o a la cavidad, generalmente no se recomienda adaptar un molde estándar para la fijación del inserto. Agregar espacios de carga robóticos y sujeción estructural a una herramienta más antigua es más riesgoso y menos sólido desde el punto de vista estructural que diseñar una herramienta especialmente diseñada desde cero.
