Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-08-08 Origen:Sitio
Sección | Resumen |
Fundamentos de ingeniería | Detalla la mecánica fundamental, la anatomía estructural y los principios de sellado antifugas de las tapas de pico diseñadas específicamente para latas de aceite. |
Criterios de selección de materiales | Analiza las propiedades químicas, mecánicas y térmicas de los polímeros utilizados en la fabricación de tapas para picos, centrándose en la seguridad alimentaria y la resistencia a las grietas por tensión. |
Tipos clave de tapas de picos de aceite | Describe las clasificaciones estructurales principales de las tapas de pico, incluidos los diseños telescópicos, de anillo de tracción y a prueba de manipulaciones diseñados para envases comerciales de aceite. |
Diseño de moldes y herramientas de precisión | Explora los requisitos de ingeniería para el desarrollo del molde de tapa de pico , destacando el acero del molde, el diseño del canal caliente y la eficiencia de enfriamiento del núcleo. |
Fabricación y garantía de calidad | Detalla la optimización de los parámetros del moldeo por inyección de alta velocidad, la mitigación de defectos y los estrictos protocolos de garantía de calidad para la producción en masa de tapas. |
Mecánica de instalación y sellado. | Explica los procesos mecánicos de engarzado, prensado a presión y automatización del ensamblaje necesarios para lograr un sello hermético en cuellos de hojalata metálica. |
Estrategia de abastecimiento y adquisiciones | Revisa criterios de evaluación prácticos, marcos de rentabilidad y pautas de alineación técnica para seleccionar proveedores de herramientas y tapas de pico. |
Las tapas con boquilla para latas de aceite son sistemas de cierre de alta precisión diseñados para formar un sello mecánico hermético y a prueba de fugas con recipientes metálicos, a la vez que proporcionan una dispensación controlada de líquidos y resistencia a la contaminación.
La interfaz de cierre de una lata de aceite comestible o industrial funciona en condiciones físicas exigentes. A diferencia de las botellas de bebidas estándar, los aceites comestibles, los lubricantes y los disolventes químicos presentan una tensión superficial baja y perfiles de viscosidad variables. La baja tensión superficial permite que los líquidos se filtren a través de espacios microscópicos a lo largo de la rosca del cuello del recipiente o de la junta engarzada. Por lo tanto, una tapa de salida de aceite no puede depender únicamente del simple contacto de la rosca. Debe incorporar un sistema de sellado integrado, que normalmente utiliza un tapón interno o un labio flexible continuo que se deforma contra el orificio de hojalata bajo un torque o presión de inserción específicos.

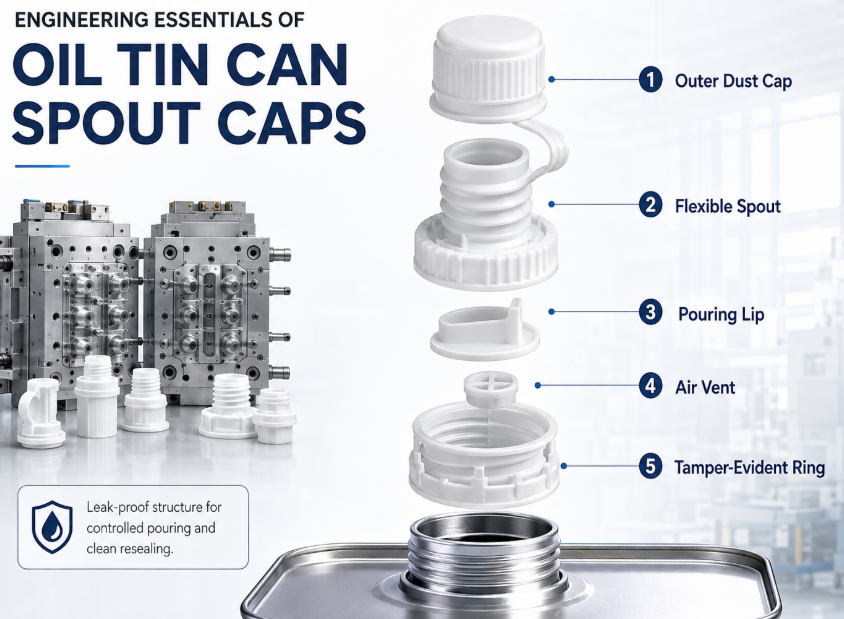

Desde el punto de vista de la ingeniería estructural, un conjunto de tapa de pico profesional consta de cinco componentes principales:
La tapa antipolvo exterior: protege la interfaz de vertido contra el polvo ambiental, la humedad y la contaminación externa durante el almacenamiento y el tránsito.
La boquilla telescópica flexible: un cuello plegable estilo fuelle que se expande durante la dispensación para ofrecer control de vertido direccional y se retrae al ras de la placa superior de la lata para optimizar la eficiencia de apilamiento.
El labio de vertido integrado: diseñado con una geometría de borde fino y afilado que corta limpiamente la tensión superficial del fluido al detener el vertido, evitando el goteo por la pared metálica exterior.
El mecanismo de ventilación de aire: integra un canal interno anti-gorgoteo o vía aérea de doble vía que permite que el aire atmosférico ingrese a la lata a medida que sale el aceite, manteniendo una presión interna equilibrada y permitiendo una descarga suave y continua.
La banda de desgarro o anillo de tracción a prueba de manipulaciones: un mecanismo de seguridad moldeado directamente en la estructura con lengüetas de rotura calibradas, que garantizan una evidencia visual de la apertura inicial.
Al evaluar estos componentes funcionales, los fabricantes deben considerar la estabilidad dimensional de las piezas moldeadas. Lograr un espesor de pared consistente en geometrías complejas requiere un diseño de herramienta superior. Los ingenieros de herramientas deben diseñar sistemas de herramientas de múltiples cavidades dedicados, como un molde de tapa de boquilla personalizado , para garantizar que los labios de sellado microscópicos mantengan la redondez, la uniformidad del espesor de la pared y las tolerancias estrictas en tiradas de producción de varios millones de unidades.
Elegir el polímero correcto para la fabricación de tapas de pico requiere equilibrar la compatibilidad química, la resistencia a las grietas por tensión, la durabilidad ambiental y el rendimiento del flujo de fusión durante el moldeo por inyección.
La selección de polímeros dicta tanto el rendimiento del sellado a corto plazo como la integridad de la vida útil a largo plazo de los aceites envasados. Debido a que los aceites contienen ácidos grasos, cadenas de hidrocarburos o aditivos orgánicos, pueden interactuar con plásticos de baja calidad, lo que provoca migración de plastificantes, hinchazón de polímeros o agrietamiento por tensión ambiental (ESC).
Los principales polímeros utilizados en la producción de tapas para picos de alto rendimiento incluyen:
Polietileno de baja densidad (LDPE): ofrece flexibilidad, alta resistencia al impacto y características de alargamiento. Es el material preferido para la sección del pico flexible plegable, lo que permite que el pico se extienda y doble repetidamente sin agrietarse ni blanquearse por tensión.
Polietileno lineal de baja densidad (LLDPE): frecuentemente mezclado con LDPE para aumentar la resistencia a la tracción, la resistencia a la perforación y la resistencia a las grietas por tensión ambiental al tiempo que se preserva la flexibilidad.
Polietileno de alta densidad (HDPE): Proporciona rigidez estructural, baja permeabilidad a la humedad y alta resistencia química. Se utiliza predominantemente para anillos de retención rígidos, bases roscadas y tapas estructurales que deben soportar altas cargas mecánicas superiores durante el apilamiento de contenedores.
Polipropileno (PP): demuestra resistencia a la fatiga por flexión, lo que lo hace adecuado para cierres de tapas con bisagras activas, cubiertas antipolvo y tapas roscadas que requieren un acoplamiento preciso de la rosca y estabilidad térmica durante los procesos de llenado en caliente.
Al formular resinas, los aditivos deben cumplir estrictamente con las regulaciones internacionales sobre contacto con alimentos, como FDA 21 CFR 177.1520 y el Reglamento UE n.º 10/2011. Los lubricantes, agentes deslizantes (como erucamida u oleamida) y masterbatches de color no deben ser migratorios para evitar sabores químicos desagradables o turbidez en los aceites comestibles de alta pureza. Además, los factores de contracción del molde deben calcularse con precisión durante la fase inicial de diseño del molde de tapa de pico . El polietileno exhibe tasas de contracción que van del 1,5% al 3,0%, dependiendo de las velocidades de enfriamiento, la temperatura de fusión y la ubicación de la puerta.
Nota técnica (fundamentación del diseño): En la ingeniería moderna de envasado de aceite, especificamos intencionalmente sistemas de tapas de pico de dos materiales o comoldeados en lugar de diseños de un solo material. Mientras que las tapas de un solo material reducen el costo inicial de herramientas, las estructuras de dos materiales nos permiten usar HDPE rígido para la retención de roscas estructurales mientras utilizamos LLDPE flexible para los labios de sellado internos. Los clientes europeos prefieren constantemente esta arquitectura de polímero dual porque garantiza un rendimiento sin fugas bajo fluctuaciones térmicas extremas que se producen durante el transporte marítimo intermodal.
Las tapas de las latas de aceite se clasifican según sus métodos de despliegue mecánico, mecanismos de control de dispensación y características antimanipulación.
La selección de la configuración óptima de la tapa del pico depende de la viscosidad del fluido, la capacidad del contenedor, el grupo demográfico del usuario final objetivo y las capacidades de automatización de la línea de llenado.
Las tapas telescópicas con boquilla extraíble son el estándar de la industria para latas de aceite de 1 a 20 litros. Estas tapas permanecen empotradas debajo del collar de la placa superior de la lata durante el envío y la exhibición, protegiendo el cierre de impactos laterales y permitiendo el apilamiento vertical de los contenedores. Al consumirlo, el usuario final tira de un anillo integrado para elevar el fuelle flexible hacia afuera, creando una boquilla extendida que dirige el fluido lejos del borde de hojalata.
Las tapas de pico roscadas fijas cuentan con un cuello rígido engarzado directamente sobre el orificio de la tapa de estaño. Estos cierres son comunes en grandes latas de aceite industriales, jarras de lubricantes y tambores de solventes químicos, donde la apilabilidad de los contenedores es secundaria a la dispensación continua y de alta resistencia. Se adaptan a accesorios secundarios como mangueras de extensión flexibles, dispensadores de bomba o boquillas dosificadoras externas.
Las tapas a presión cuentan con un diafragma interno sellado con un anillo de tracción integrado. Para iniciar el flujo, el consumidor retira la tapa antipolvo exterior, inserta un dedo en el anillo de extracción y arranca el sello interno a lo largo de una línea delgada micromoldeada. La integridad de esta línea de puntuación es crítica: si es demasiado gruesa, el usuario experimenta una resistencia excesiva al desgarro; si es demasiado delgado, los aumentos repentinos de presión hidráulica durante el transporte pueden romper el sello.
Especialmente diseñadas para aceites culinarios de alto valor (como aceite de oliva virgen extra, aceite de sésamo y aceites de semillas especiales), estas tapas incorporan boquillas vertedoras de dos labios combinadas con canales internos de retorno de aceite. Cualquier líquido residual que quede en el labio vertedor después de la dosificación regresa al recipiente mediante acción capilar, eliminando residuos sucios en la superficie exterior del recipiente.
La arquitectura del molde de tapa de pico de alta precisión dicta las tolerancias dimensionales de las piezas, el rendimiento del tiempo de ciclo, la precisión de la línea de separación y la rentabilidad de la producción a largo plazo.
La fabricación de moldes de inyección para tapas de picos exige tolerancias de mecanizado estrictas y metalurgia de alta calidad. Debido a que las tapas de los picos contienen roscas finas, ranuras rebajadas de ajuste a presión, fuelles flexibles de paredes delgadas y labios de sellado internos, la herramienta de moldeo opera bajo severas tensiones térmicas y mecánicas.
Los aceros para herramientas utilizados en la producción de tapas de picos deben resistir el desgaste mecánico, la fatiga de alto ciclo y la oxidación química causada por aditivos poliméricos. Los moldes premium utilizan acero inoxidable pulido espejo grado S136 o ASSAB 8407 endurecido según Rockwell C 48–52 para inserciones de núcleo y cavidad. La resistencia a la corrosión es primordial porque los gases volátiles liberados durante el procesamiento del PE pueden grabar las superficies de las cavidades con el tiempo, opacar el brillo de la tapa y alterar las dimensiones microscópicas de los labios.
Los moldes modernos de tapa de pico de alta cavitación (que van de 16 a 64 cavidades) se basan en sistemas de canal caliente totalmente equilibrados equipados con compuertas de válvula individuales. La compuerta de la válvula garantiza cortes precisos en la compuerta sin dejar protuberancias residuales que podrían interferir con el ensamblaje de la tapa, la mecánica de sellado o el ajuste de la cubierta antipolvo. El colector de canal caliente debe mantener una distribución térmica uniforme en todas las boquillas de caída para evitar la expansión térmica diferencial y las variaciones de peso de una cavidad a otra.
El enfriamiento representa hasta el 70% del tiempo total del ciclo de moldeo por inyección. Los canales de enfriamiento tradicionales con perforación recta a menudo no logran llegar a las áreas profundas del núcleo que forman la geometría interna de los picos telescópicos. Los fabricantes de herramientas avanzados utilizan la impresión de metal en 3D para construir canales de enfriamiento conformados que siguen de cerca el contorno interno del núcleo. Este enfoque acelera la eliminación de calor, mantiene una temperatura uniforme de la pared del molde, elimina la tensión residual interna y evita la distorsión o deformación de la pieza al ser expulsada.
La formación de roscas internas, cuentas de retención externas y dientes de banda a prueba de manipulaciones requiere una ingeniería de expulsión personalizada. Mientras que las roscas externas gruesas se pueden pelar mecánicamente usando placas extractoras, las roscas internas finas requieren mecanismos de núcleo giratorio impulsados por cremalleras hidráulicas o servomotores integrados dentro de la base del molde. Para las boquillas extraíbles de LDPE flexibles, el decapado forzado utilizando pinzas segmentadas o placas de expulsión asistidas por aire permite que el material elástico se deforme sobre la geometría socavada sin rasgar ni rayar las superficies de sellado críticas.
Para producir tapas que pasen de manera confiable estrictas pruebas de rotura y fugas, los propietarios de marcas deben asociarse con fabricantes de herramientas especializados capaces de fabricar sistemas de moldes de alta precisión, como un molde de tapa con boquilla personalizado diseñado específicamente para cierres de envases de aceite.
Lograr una fabricación sin defectos en la producción de tapas de pico requiere un control preciso de los parámetros de procesamiento, inspección óptica en línea y pruebas rigurosas de rendimiento mecánico.
La producción de tapones para picos en grandes volúmenes exige ventanas de procesamiento estables. Las variables clave incluyen:
Temperatura de fusión: mantenida dentro de límites estrictos (p. ej., 190 °C a 220 °C para LLDPE) para garantizar una movilidad óptima de la cadena de polímero sin inducir degradación térmica.
Velocidad de inyección: Los perfiles de inyección de múltiples etapas de alta velocidad llenan rápidamente las secciones de fuelle de paredes delgadas antes de que se produzca la congelación del polímero en la compuerta.
Presión y tiempo de retención: cuidadosamente calibrado para compensar la contracción volumétrica del material sin sobrecompactar la compuerta, lo que puede inducir la concentración de tensiones y provocar grietas posteriores al moldeo.
Los defectos comunes de moldeado en las tapas de los picos, junto con sus soluciones de ingeniería, incluyen:
Destello en las líneas de separación: causado por una fuerza de sujeción del molde insuficiente o por expansión térmica de los insertos del núcleo; Se resuelve volviendo a manchar la superficie de separación del molde y optimizando la presión de inyección.
Disparos cortos en fuelles delgados: ocurre cuando los frentes de fusión se congelan prematuramente en secciones de paredes estrechas; mitigado aumentando la temperatura de la pared de la cavidad, mejorando la profundidad de ventilación (objetivo de 0,015 mm a 0,025 mm) o aumentando la velocidad de inyección.
Ovalidad/deformación: causada por un enfriamiento desigual en las mitades del núcleo; Se resuelve equilibrando los caudales de fluido de refrigeración conforme y ampliando los tiempos de enfriamiento en el molde.
Para garantizar la confiabilidad del mercado, los lotes de tapas de pico terminados deben pasar protocolos de garantía de calidad automatizados y basados en laboratorio:
Prueba de fugas por deterioro del vacío: las tapas se montan en accesorios de prueba presurizados sumergidos en agua o se colocan dentro de cámaras de vacío para verificar que los labios de sellado internos mantengan una presión negativa (-0,08 MPa) sin microfugas.
Prueba de falla de tracción del anillo de tracción: Evalúa la fuerza requerida para separar el anillo de tracción a prueba de manipulaciones o abrir el diafragma interno, lo que garantiza una operación fácil de usar sin desgarros prematuros durante las operaciones de taponado de alta velocidad.
Pruebas de torsión y desmontaje: Mide tanto el par de aplicación necesario para asentar las tapas roscadas como el umbral de exceso de torsión que provoca el desprendimiento de la rosca.
Consejo para ingenieros de mantenimiento: Inspeccione los canales de ventilación del molde cada 100 000 ciclos. Los depósitos microscópicos de gases de polímero se acumulan rápidamente en los respiraderos durante el procesamiento de LLDPE de alta velocidad. Los respiraderos obstruidos causan microdieseling (quemado) localizado y disparos cortos en los labios de sellado delgados, comprometiendo la integridad del sello.
La fijación de una tapa de pico a una lata de aceite de metal depende de una deformación mecánica controlada, una interferencia de ajuste a presión o un engarzado periférico del metal.
La unión entre el cierre de plástico y el cuello de hojalata representa una interfaz crítica donde se encuentran dos materiales con distintos módulos elásticos. La hojalata es rígida con un alto límite elástico, mientras que los polímeros de PE/PP exhiben características viscoelásticas.
Existen dos métodos principales para colocar tapas de plástico en las latas de aceite:
Inserción a presión a presión: la placa superior de la lata presenta un orificio preperforado con un rizo elevado y enrollado en el interior. La tapa de plástico del pico incorpora una ranura de retención exterior flanqueada por rampas de entrada flexibles. Durante el montaje en línea a alta velocidad, un ariete mecánico presiona la tapa dentro del collar de hojalata. La rampa de plástico se comprime hacia adentro pasando el rizo de metal enrollado antes de romperse hacia afuera, atrapando el rizo de metal firmemente dentro de la ranura de retención de la tapa.
Anillos de engarce metálicos periféricos: Para recipientes de aceite de cocina comercial o de productos químicos de alta resistencia, se engarza un anillo secundario de hojalata o de aluminio sobre el reborde exterior de la tapa de la boquilla de plástico, presionando la base de polímero contra el cuello de metal bajo una fuerza radial continua.
En líneas de enlatado automatizadas de alta velocidad que operan de 120 a 300 latas por minuto, el equipo de inserción de tapas debe mantener una alineación precisa:
Fuerza de prensa neumática: Los cilindros de inserción deben estar regulados por presión. Una fuerza insuficiente provoca que las tapas parcialmente asentadas se escapen debido a la vibración del transporte, mientras que una fuerza excesiva deforma los fuelles flexibles o deforma la placa metálica superior.
Sistemas de alineación visual: las líneas de llenado avanzadas utilizan sensores de visión de alta velocidad para confirmar el 100 % de la conexión total del anillo de presión de la tapa alrededor de todo el perímetro de 360 grados del cuello de estaño antes de colocar la carcasa.
Seleccionar un proveedor de tapas para picos requiere evaluar la capacidad técnica, los estándares de construcción de moldes, la automatización de la producción y los sistemas de control de calidad a largo plazo.
Al adquirir tapas de pico o equipos de moldeo personalizados para operaciones de latas de aceite, los gerentes de adquisiciones deben ir más allá de la fijación de precios por piezas y analizar el costo total de propiedad (TCO).
Los criterios clave de evaluación de proveedores incluyen:
Capacidades de herramientas internas: ¿El fabricante diseña y construye sus propios moldes de inyección internamente utilizando centros de mecanizado CNC de alta precisión y equipos de electroerosión? Los proveedores con salas de herramientas integradas pueden ajustar rápidamente las dimensiones del molde para corregir discrepancias dimensionales o adaptarse a perfiles de cuello de estaño personalizados.
Automatización de alta velocidad y condiciones de sala limpia: Las tapas de los picos destinadas a aceites comestibles deben moldearse, inspeccionarse y empaquetarse en entornos higiénicos y con control de polvo utilizando brazos robóticos de extracción automatizados para eliminar el contacto humano y la contaminación microbiana.
Soporte para herramientas de alta eficiencia: para lograr el máximo rendimiento de producción, pregunte si el proveedor utiliza soluciones avanzadas de múltiples cavidades, como un molde de tapa de pico de alta eficiencia con sistemas de canal caliente equilibrados, para garantizar una variación mínima de peso entre los sitios de las cavidades y plazos de entrega más cortos.
Perspectiva de la industria: al auditar las instalaciones de los proveedores para proyectos de exportación global, damos prioridad a los fabricantes que operan maquinaria de moldeo por inyección totalmente eléctrica combinada con clasificadores automatizados de visión óptica 3D. Las máquinas eléctricas ofrecen la repetibilidad de disparo a disparo necesaria para mantener las tolerancias de los labios de sellado a nivel de micras, mientras que la clasificación óptica en línea garantiza que no lleguen a las líneas de llenado automatizadas tapas defectuosas, cargadas de destellos o de disparo corto.
Seleccionar la tapa de pico ideal para una lata de aceite requiere un enfoque de ingeniería equilibrado que armonice la mecánica de fluidos, la química de polímeros, las herramientas de precisión y la automatización de alta velocidad. El humilde cierre de plástico desempeña un papel vital en la protección de la calidad del producto, garantizando el cumplimiento normativo y manteniendo la reputación de la marca en las redes de distribución globales.
Al priorizar los polímeros de alta calidad, optimizar la geometría de la tapa para un rendimiento sin goteo e invertir en sistemas de herramientas de precisión como moldes de tapa con boquilla de alto rendimiento , los ingenieros de embalaje y los directores de adquisiciones pueden eliminar los riesgos de fugas, reducir los costos unitarios totales y ofrecer una experiencia de usuario excepcional.
