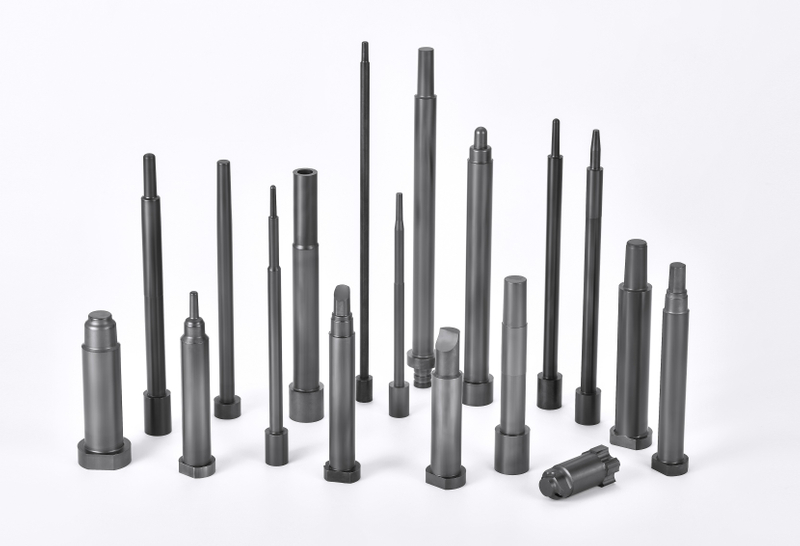

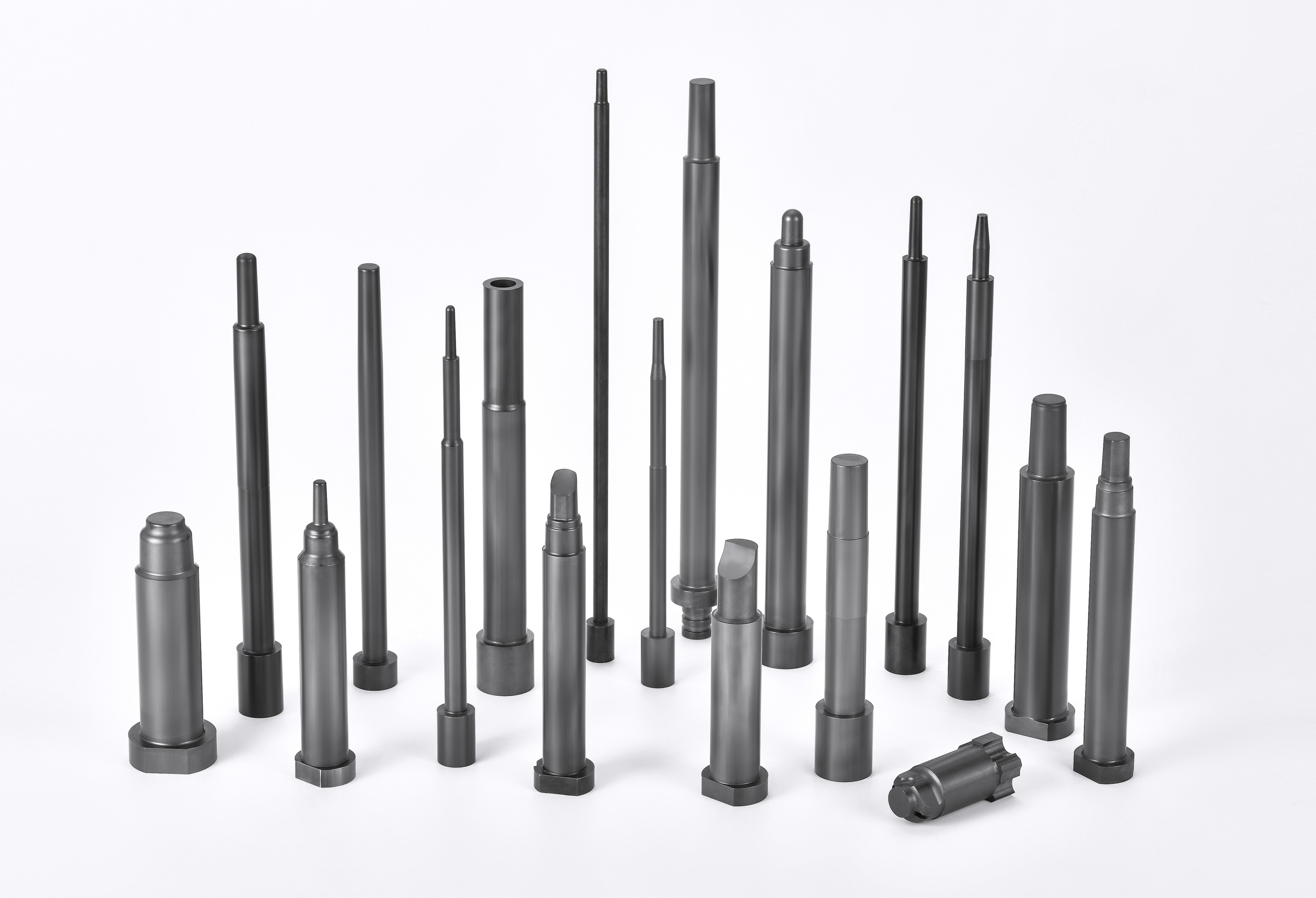

Mangas eyectoras personalizadas para moldes de embalaje de alta velocidad
Diseñado para una expulsión más suave, un menor riesgo de irritación y una producción de ciclo alto más estable
Los manguitos eyectores a menudo se tratan como piezas secundarias del molde hasta que empiezan a fallar. Sin embargo, en moldes médicos, de cierre y de tapa de alta velocidad, afectan directamente la estabilidad de la eyección, el calor de fricción, la concentricidad, la vida útil y el tiempo de inactividad.
En SENLAN, fabricamos manguitos eyectores personalizados estrictamente según los dibujos del cliente y los requisitos del molde. Cada manguito se construye en torno al ajuste del pasador, la condición de la resina, la velocidad del ciclo, el objetivo de desgaste y la estructura del molde reales de la aplicación.
Qué resuelve este producto
Los manguitos eyectores se utilizan cuando una pieza moldeada debe expulsarse alrededor de un pasador o núcleo central. En moldes médicos y de embalaje de alta velocidad, la funda tiene que hacer más que moverse. Debe permanecer concéntrico, resistir el calor de la fricción, evitar la irritación y permanecer dimensionalmente estable bajo ciclos repetidos.
También conocido en algunos proyectos como eyectores de manguito o casquillos de manguito eyector, este componente es especialmente importante en moldeo de pared delgada, moldes para tapas, moldes para cierres y otros programas de alta cavidad donde la expulsión deficiente se convierte rápidamente en un problema de producción.
Explore nuestra gama más amplia , de componentes de moldes de precisión y las ventajas técnicas en mecanizado e inspección.
Capacidad personalizada típica
Capacidad típica: tolerancia de hasta ±0,005 mm, control de concentricidad de ajuste crítico, aceros ESR, recubrimientos DLC/TiN opcionales y fabricación de reemplazo repetido basada en lógica de referencia aprobada.
| Rango de artículos | /rendimiento |
|---|---|
| Capacidad de tolerancia | Hasta ±0,005 mm, dependiendo de la geometría y los requisitos de inspección |
| Enfoque de concentricidad | Controlado para un ajuste de la manga al pasador y un movimiento estable a alta velocidad |
| Opciones de materiales | S136 ESR, STAVAX ESR, H13, SKD61 o equivalente según la aplicación |
| Opciones de recubrimiento | DLC, TiN o tratamiento de superficie basado en aplicaciones cuando sea necesario |
| Estrategia de dureza | Adaptado a la condición de desgaste, objetivo del ciclo y tipo de resina. |
| Enfoque de la aplicación | Moldes para tapas de alta velocidad, moldes para cierres, moldes médicos, molduras de pared delgada |
| Inspección | Verificación dimensional basada en CMM e informes de características críticas a pedido |
El acero final, el acabado, el recubrimiento, la dureza y la clase de ajuste se confirman según el tamaño del pasador, la estructura del manguito, el estado de la resina, la velocidad del ciclo y los requisitos operativos reales del molde.
Por qué es importante el rendimiento de la manga eyectora
Para moldes de alta velocidad, la estabilidad de la camisa eyectora es un problema de calor, ajuste y desgaste, no sólo dimensional.
Si el ajuste entre el manguito y el pasador es inestable, el resultado puede manifestarse como adherencias, marcas de arrastre, acumulación de calor local, rayaduras en el manguito, desviación dimensional o desgaste prematuro. En los moldes para envases de alta cavidad, estos problemas no quedan aislados. Una funda inestable puede provocar tiempos de inactividad repetidos, riesgo de inflamación y calidad inconsistente de las piezas.
Problemas comunes de la manga eyectora y cómo los solucionamos
Gripado y agarrotamiento en inyección de alta velocidad
Dolor: La manga y el pasador central comienzan a rayarse, atascarse o arrastrarse bajo ciclos rápidos y repetidos. La producción se detiene y el mantenimiento se vuelve urgente.
Causa típica: alta presión de contacto, mala integridad de la superficie, emparejamiento de materiales débil o resistencia al desgaste insuficiente en la interfaz manguito-pasador.
SENLAN Enfoque: Combinamos material, dureza y recubrimientos opcionales como DLC o TiN para reducir el desgaste relacionado con la fricción y mejorar la estabilidad de deslizamiento en condiciones de expulsión exigentes.
Qué podemos ofrecer: recomendación del material de la funda, revisión del recubrimiento, revisión de las dimensiones relacionadas con el ajuste y fabricación de repuestos según las condiciones de funcionamiento aprobadas.
Calor de fricción en el área de eyección
Dolor: La pieza se expulsa, pero el calor local alrededor del área de la manga afecta la estabilidad dimensional o deja la zona de expulsión más sensible a la deformación.
Causa típica: El movimiento repetido de la manga en condiciones de mal ajuste o de superficie débil crea un exceso de calor por fricción durante la carrera a alta velocidad.
SENLAN Enfoque: Controlamos el ajuste de la manga, la concentricidad, la condición de la superficie y la ruta de desgaste para que la manga funcione más suavemente y genere menos fricción innecesaria bajo la velocidad de producción.
Qué podemos ofrecer: revisión de ajuste por tamaño de pasador, revisión de acabado por aplicación y control de geometría en ID/OD de manguito y características de referencia.
Pobre concentricidad
Dolor: El manguito no corre correctamente alrededor del pasador central. El resultado puede ser un movimiento inestable, una condición desigual de la pared, daños en el área del núcleo o una vida útil reducida de la manga.
Causa típica: El diámetro interior y el diámetro exterior no se controlan desde una lógica de referencia estable, o la geometría del manguito cambia durante el mecanizado o el acabado.
SENLAN Enfoque: Fabricamos manguitos con control de concentricidad de ajuste crítico para que la relación manguito-pasador se mantenga estable en movimiento real, no solo en la dimensión nominal.
Qué podemos ofrecer: inspección de características críticas, lógica de mecanizado centrada en la concentricidad y fabricación de reemplazo de manguitos según una referencia maestra aprobada.
Desgaste temprano con resinas rellenas de vidrio o con muchos aditivos
Dolor: la funda se desgasta demasiado pronto, el espacio libre aumenta y el riesgo de inflamación aumenta con el tiempo. El mantenimiento se vuelve más frecuente de lo esperado.
Causa típica: más resinas abrasivas o aditivos especiales aumentan el desgaste dentro del orificio del manguito y aceleran la degradación del ajuste.
SENLAN Enfoque: Seleccionamos el acero y el recubrimiento opcional en función de la condición de desgaste real en lugar de utilizar una ruta de manga genérica para cada proyecto.
Qué podemos ofrecer: Recomendación de materiales y recubrimientos según el estado de la resina, análisis del objetivo de desgaste y estrategia de reemplazo para manguitos de alto desgaste.
Lo que suelen preguntar los compradores antes de realizar el pedido
Las siguientes preguntas son comunes en proyectos médicos, de embalaje y de moldeado de paredes delgadas donde la confiabilidad de la manga eyectora afecta directamente el tiempo de actividad.
- ¿Cuál es el mejor recubrimiento para manguitos eyectores en moldes médicos o de embalaje?
- ¿Cómo se puede reducir el agarrotamiento en el moldeo por inyección de alta velocidad?
- ¿Las fundas recubiertas son compatibles con sistemas de resina de producción limpia o de calidad alimentaria?
- ¿Cuándo es mejor una funda eyectora personalizada que una funda estándar en molduras de paredes delgadas?
Fortaleza técnica detrás del producto
Mecanizado de ajuste crítico para la estabilidad de la manga
Los casquillos eyectores deben discurrir como un conjunto móvil, no como una pieza cilíndrica aislada. Es por eso que construimos la ruta de mecanizado en torno al rendimiento manguito a pasador, no solo al tamaño nominal del manguito.
Equipos de alta gama para herramientas de alto ciclo
Fabricamos manguitos personalizados utilizando equipos avanzados que incluyen CNC de alta velocidad MAKINO , rectificado de precisión y métodos de inspección adaptados a la geometría y los requisitos de ajuste. Para componentes de moldes de alta precisión relacionados, nuestra página técnica pública también muestra una capacidad más amplia en electroerosión, electroerosión por hilo, rectificado e inspección respaldada por MMC Zeiss.
Construido para reemplazo repetido
Un manguito de repuesto no debería generar trabajo de ajuste adicional ni desalineación. Nuestros controles de proceso ayudan a que las futuras mangas sigan la misma lógica de referencia aprobada que la pieza original.
Lea más sobre nuestras ventajas técnicas y nuestro trabajo sobre la estabilidad de componentes de moldes de múltiples cavidades..
Proceso de personalización
1. Envío de dibujo
Envíe sus archivos 2D o 3D, como STEP, STP, DXF o PDF, junto con las dimensiones de la funda, el tamaño del pasador, la cantidad de cavidades, la información de la resina y el objetivo de servicio esperado, si está disponible.
La NDA está disponible antes del envío para proteger su dibujo y la información del proyecto.
2. Revisión de DFM
Revisamos la estructura de la manga, la condición de ajuste, la idoneidad del material y el recubrimiento, el riesgo de desgaste y los puntos de riesgo de mecanizado para la aplicación real.
3. Mecanizado de precisión
La ruta del proceso se selecciona para garantizar la estabilidad del ajuste del manguito al pasador, la resistencia al desgaste y la consistencia del reemplazo.
4. Verificación
Las dimensiones críticas se verifican según el dibujo y la función. Los puntos de inspección y los informes están disponibles bajo petición.
5. Entrega segura
Las piezas terminadas se empaquetan para su envío de exportación y su manipulación controlada a su llegada.
Aplicaciones típicas
Moldes para tapas y cierres
Moldes de embalaje de alta velocidad donde la estabilidad de la expulsión, el menor calor de fricción y la repetición de la vida útil de la manga son importantes.
Moldes médicos
Aplicaciones en las que se necesita un movimiento más limpio, un ajuste más predecible y un mejor control del desgaste en la producción repetida.
Moldura de pared delgada
Herramientas donde la expulsión inestable se convierte rápidamente en riesgo dimensional, desgaste de la manga o interrupción del ciclo.
Lo que necesitamos para cotizar
Requerido
- Dibujo 2D o modelo 3D
- Dimensiones de la manga e información del pasador de acoplamiento
- Información de resina, si está disponible
- Solicitud de material, dureza o recubrimiento
Útil para una revisión más rápida
- objetivo Velocidad del ciclo o objetivo de producción
- Problemas conocidos de desgaste o agarrotamiento
- Vida útil esperada de la manga
- Requisito de informe de inspección
- Objetivo de tiempo de entrega
Cuanto más completa sea la información, más rápido podremos revisar las áreas sensibles al ajuste y al desgaste del diseño del manguito eyector.
¿Listo para una revisión personalizada?
Envíenos su dibujo, información de ajuste, condición de la resina y objetivo de rendimiento. Revisaremos la estructura del manguito, el riesgo de desgaste y la ruta de fabricación más adecuada.
Preguntas frecuentes
¿Cuál es el mejor recubrimiento para manguitos eyectores en moldes médicos o de embalaje?
Depende de la resina, la velocidad del ciclo y el estado de desgaste. En muchos proyectos, se revisan recubrimientos como DLC o TiN cuando se necesita una menor fricción y una mejor resistencia al desgaste.
¿Cómo se puede reducir el agarrotamiento en el moldeo por inyección de alta velocidad?
El agarrotamiento generalmente se controla mediante la combinación correcta de ajuste del manguito, concentricidad, dureza del material, integridad de la superficie e idoneidad del recubrimiento. Rara vez se soluciona solo con recubrimiento.
¿Las fundas recubiertas son compatibles con sistemas de resina de producción limpia o de calidad alimentaria?
Los requisitos del proyecto siempre deben revisarse caso por caso. La idoneidad del recubrimiento depende de la aplicación del molde, el entorno de la resina y cualquier estándar de limpieza o cumplimiento requerido por el cliente.
¿Cuándo es mejor una funda eyectora personalizada que una funda estándar?
Una funda personalizada suele ser la mejor opción cuando el molde funciona a alta velocidad, utiliza una geometría de pared delgada, necesita un mejor control de concentricidad o debe resolver problemas de desgaste, irritación o reemplazo de ajuste que las fundas estándar no solucionan bien.
¿Pueden apoyar futuras fundas de repuesto?
Sí. Fabricamos reemplazos basados en el diseño aprobado y la lógica de referencia controlada para reducir el trabajo de ajuste durante el mantenimiento.
