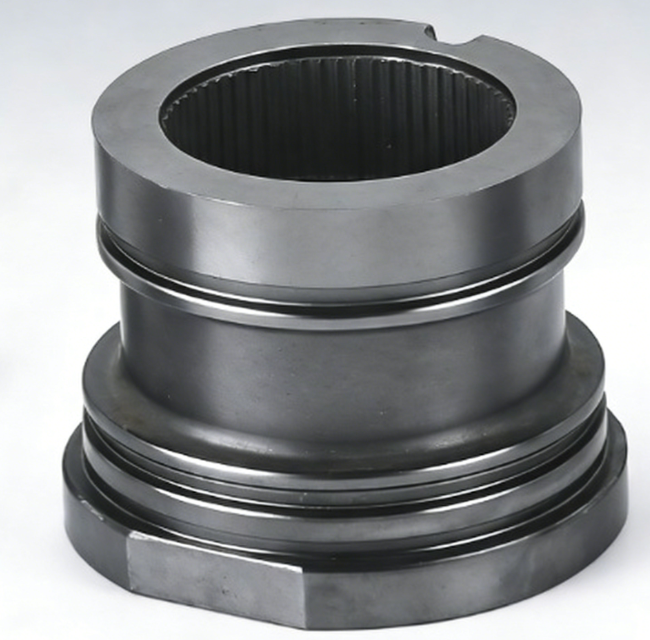

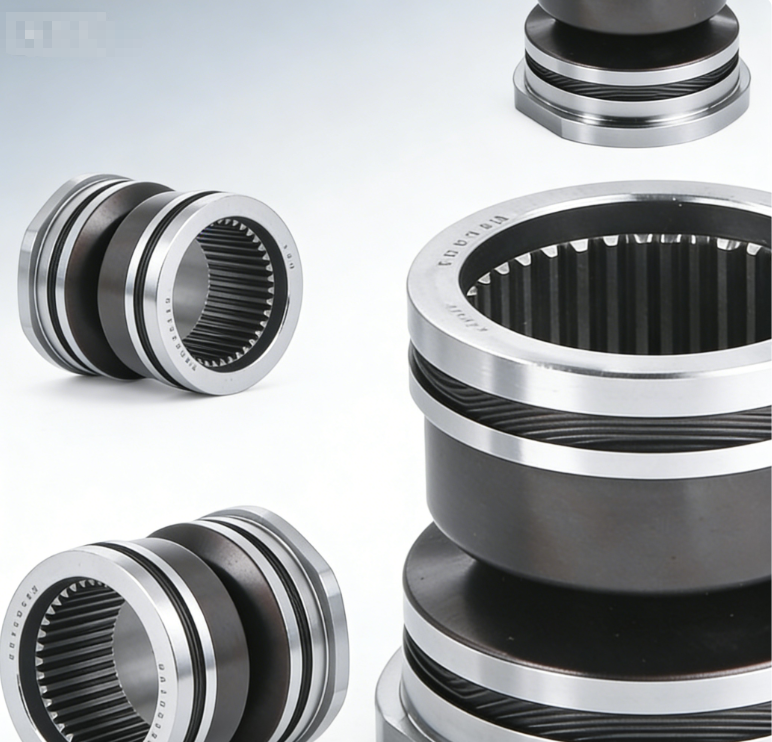

Insertos de placa extractora de precisión para una liberación de tapa equilibrada y de alta velocidad
Insertos de placa extractora personalizados para moldes de tapas de alta cavidad
En los moldes de tapas de alta cavidad, los insertos de placa extractora no son simplemente soportes de expulsión. Son componentes de sincronización. La consistencia de la altura, la precisión del perfil, la estabilidad del ajuste y la resistencia al desgaste afectan la redondez de la tapa, la estabilidad de liberación, la condición de la línea de separación, el rendimiento de la ventilación y el movimiento del extractor a largo plazo.
SENLAN fabrica insertos de placa extractora personalizados estrictamente según los dibujos del cliente y las condiciones reales de funcionamiento del molde. Estas no son piezas estándar del catálogo. Cada juego de insertos se basa en el diseño de la tapa, la disposición de la cavidad, la estructura del decapante, el comportamiento de la resina y el objetivo del ciclo.
Qué hace un inserto de placa extractora
Un inserto de placa extractora es el elemento de trabajo que empuja la tapa o el cierre fuera del núcleo durante el desmoldeo. En moldes de envasado multicavidades afecta directamente a:
- eyección equilibrada a través de las cavidades
- sincronización de liberación sincronizada
- redondez de la tapa y calidad de los bordes
- movimiento del separador bajo
- ventilación térmica durante el llenado y liberación
Cuanto mayor sea el número de cavidades, más importante será la consistencia del juego de insertos. También puede explorar nuestra gama de componentes de moldes y las ventajas técnicas en mecanizado e inspección..
Ventajas principales
Eyección equilibrada para reducir la ovalidad
Un juego de insertos bien controlado ayuda a distribuir la fuerza de manera más uniforme, lo que reduce el riesgo de que se formen tapas ovaladas, bordes inestables y problemas de alimentación o tapado aguas abajo.
Consistencia de altura a nivel de micras
La tolerancia de la altura de la plaquita se puede controlar hasta ±0,005 mm , dependiendo de la geometría y los requisitos de inspección, lo que ayuda a respaldar la liberación sincronizada en moldes de múltiples cavidades.
Materiales resistentes al desgaste para tiradas largas
Se pueden seleccionar aceros como S136 ESR, H13, STAVAX ESR y SKD61 según la condición de desgaste, el objetivo del ciclo y el entorno del molde.
Soporte de ventilación estable
Cuando la ventilación está integrada en el diseño del extractor, el control de ajuste y espacio se maneja teniendo en cuenta la función de ventilación para ayudar a mantener una ventilación más limpia y confiable en tiradas largas.
Problemas comunes y SENLAN soluciones
Eyección desigual → Tapas ovaladas o problemas de manejo
Dolor: algunas cavidades se liberan de manera diferente y las tapas muestran ovalidad o forma de borde inestable.
Causa: Mala consistencia en la altura del nivel establecido, asiento inestable o ajuste inconsistente.
SENLAN Enfoque: Lógica de referencia controlada en todo el conjunto de insertos para admitir una liberación equilibrada y sincronizada.
Expansión térmica → Movimiento inestable del separador
Dolor: El molde funciona bien al principio, luego el movimiento del extractor se tensa o vibra a medida que aumenta la temperatura.
Causa: El material, la dureza o el espacio libre no coinciden con la temperatura de funcionamiento real.
SENLAN Enfoque: estrategia de ajuste y material revisada para las condiciones de funcionamiento reales, no solo para las dimensiones en estado frío.
Flash de línea de separación después de tiradas largas
Dolor: Aparecen destellos o rebabas después de una producción prolongada.
Causa: El desgaste del borde cambia la condición de la línea de separación con el tiempo.
SENLAN Enfoque: Selección de acero consciente del desgaste y endurecimiento controlado para mejorar la estabilidad de los bordes en uso de ciclos elevados.
Obstrucción de ventilación → Marcas de quemaduras o llenado inestable
Dolor: aparecen marcas de quemaduras y la ventilación se vuelve menos estable con el tiempo.
Causa: Los residuos se acumulan cuando los espacios relacionados con la ventilación o la geometría del inserto no se controlan lo suficientemente bien.
SENLAN Enfoque: Cuando la ventilación es parte del diseño del extractor, tratamos el inserto como parte del sistema de ventilación y lo mecanizamos en consecuencia.
Capacidad personalizada típica
| Rango de artículos | /rendimiento |
|---|---|
| Tolerancia de altura | Hasta ±0,005 mm, dependiendo de la geometría y la inspección |
| Enfoque de la aplicación | Moldes para tapas de alta cavidad, moldes para cierres, tapas abatibles, moldes para envases |
| Opciones de materiales | S136 ESR, H13, STAVAX ESR, SKD61 o equivalentes |
| Acabado superficial | Superficies de ajuste y contacto optimizadas; Acabado más suave disponible donde se necesita antiadherente. |
| Tratamiento térmico | Adaptado a la condición de desgaste, carga y objetivo de servicio |
| Ruta del proceso | Fresado, rectificado y acabado de perfiles CNC de alta velocidad por geometría |
| Enfoque de diseño | Eyección equilibrada, control de ovalidad, ventilación estable y resistencia al desgaste a largo plazo |
El acero final, la dureza, el acabado y la estrategia de ajuste se confirman según el diseño de la tapa, el número de cavidades, el estado de la resina, la estructura del decapante y los requisitos de producción.
Lo que hace que SENLAN sea diferente
Consistencia a nivel de conjunto
Un inserto aceptable no es suficiente. El juego completo de insertos tiene que funcionar en conjunto. Nos centramos en la lógica de referencia común y la coherencia a nivel de conjunto en todo el grupo de cavidades.
Mecanizado de perfiles complejos
Las tapas abatibles y otros diseños de cierre a menudo requieren perfiles de extracción complejos. Aplicamos estrategias de mecanizado seleccionadas para un control estable del perfil y repetibilidad.
Estrategia de desgaste adaptada al objetivo de producción
Para programas de larga duración, como ciclos de más de 1 millón , se consideran desde el principio el recorrido del acero, la estabilidad del tratamiento térmico y la protección de los bordes.
Ventilación considerada desde el principio
Si la ventilación es parte de la estructura del extractor, el inserto debe soportar tanto el movimiento como la función de ventilación.
Para obtener más información sobre el rendimiento de cavidades múltiples, vea cómo estabilizamos componentes de moldes de precisión para moldes de cavidades múltiples .
Preguntas frecuentes
¿Cómo se garantiza una eyección equilibrada en moldes de múltiples cavidades?
Controlamos la altura del inserto y la lógica de referencia en todo el juego de insertos para admitir la liberación sincronizada en todas las cavidades.
¿Qué acero es mejor para un ciclo de vida de más de 1 millón?
Depende de la resina, la carga, el estado de desgaste y la estructura del molde. Las opciones comunes incluyen S136 ESR o H13 con tratamiento térmico controlado.
¿Se pueden mecanizar perfiles de labios complejos para tapas abatibles?
Sí. Admitimos perfiles complejos mediante CNC de alta velocidad y rutas de mecanizado controladas por perfiles adecuadas a la geometría.
¿Pueden apoyar diseños de decapantes relacionados con los respiraderos?
Sí. Si la ventilación está integrada en la estructura del separador, revisamos esas áreas durante el DFM y las mecanizamos teniendo en cuenta la función de ventilación.
¿Pueden suministrar insertos de repuesto más adelante con un trabajo de ajuste mínimo?
Sí. Seguimos una lógica de referencia aprobada y datos de referencia controlados para reducir el esfuerzo de instalación durante el reemplazo de mantenimiento.
Proceso de personalización
- Enviar dibujos: STP / STEP / DXF / PDF, más cantidad de cavidades, información de resina y objetivo de vida útil si está disponible
- Revisión DFM: áreas sensibles a la altura, riesgo de perfil, características relacionadas con la ventilación y sugerencias de material/tratamiento térmico
- Mecanizado de precisión: ruta seleccionada para consistencia, estabilidad del perfil y resistencia al desgaste
- Verificación: dimensiones críticas verificadas según el dibujo; Informe de inspección disponible cuando sea necesario
- Entrega segura: embalaje de exportación protegido para manejo de envío y llegada
Los NDA están disponibles antes de enviar el dibujo.
Lo que necesitamos para una cotización rápida
Requerido
- Dibujo 2D o modelo 3D
- Cantidad de cavidades
- Información de resina, si está disponible
- Material objetivo o dureza
Útil
- Detalles de la estructura del separador
- Problemas conocidos como ovalidad, rebabas, adherencias o marcas de quemaduras
- Vida útil esperada, como más de 1 millón de ciclos
- Requisito del informe de inspección
- Plazo de entrega objetivo
¿Necesita inserciones de placa extractora personalizadas para un molde de tapa de alta cavidad?
Envíe sus dibujos, diseño de cavidades, información de resina y detalles de la estructura del decapante. SENLAN revisará el equilibrio de eyección, las áreas sensibles al desgaste y la mejor ruta de mecanizado para su objetivo de producción.
