Manguitos eyectores en moldeo por inyección: estructura, principio de funcionamiento y tipos de materiales

Expulsar piezas complejas moldeadas por inyección plantea un obstáculo de ingeniería único. Las protuberancias huecas, las características cilíndricas y los núcleos profundos a menudo resisten una extracción limpia del molde. Estas geometrías precisas sufren fácilmente daños estéticos o deformaciones estructurales durante las secuencias de expulsión estándar.

Cuando los pasadores estándar empujan contra paredes delgadas, con frecuencia provocan un blanqueamiento por tensión o perforan completamente el plástico. Los casquillos eyectores proporcionan una solución especialmente diseñada. Proporcionan una fuerza de expulsión uniforme alrededor de perfiles circulares para liberar de forma segura la pieza moldeada. Al distribuir la carga mecánica, preservan la integridad estructural de elementos delicados.

Esta guía completa desglosa la mecánica central de los sistemas de expulsión de fundas. Aprenderá cómo seleccionar el acero para herramientas adecuado y especificar tratamientos superficiales avanzados. También cubriremos criterios de adquisición esenciales para garantizar que sus herramientas de gran volumen funcionen sin problemas y sin retrasos inesperados en el mantenimiento.

Conclusiones clave

• Los manguitos expulsores distribuyen la fuerza de expulsión de manera uniforme a través de elementos circulares o huecos, evitando que el pasador se perfore o se distorsione la pieza, algo común en los pasadores expulsores estándar.

• El sistema requiere un ensamblaje preciso de dos partes (un manguito exterior y un pasador central estacionario) que exige estrictas tolerancias de concentricidad.

• La selección de materiales (p. ej., SKD61, H13) y los tratamientos de superficie (nitruración, endurecimiento al vacío) deben alinearse con la abrasividad de la resina inyectada para evitar el desgaste prematuro.

• La evaluación de los proveedores debe centrarse en sus tolerancias de mecanizado, capacidades de acabado superficial y opciones de tamaño personalizado para mitigar los riesgos de mantenimiento a largo plazo.

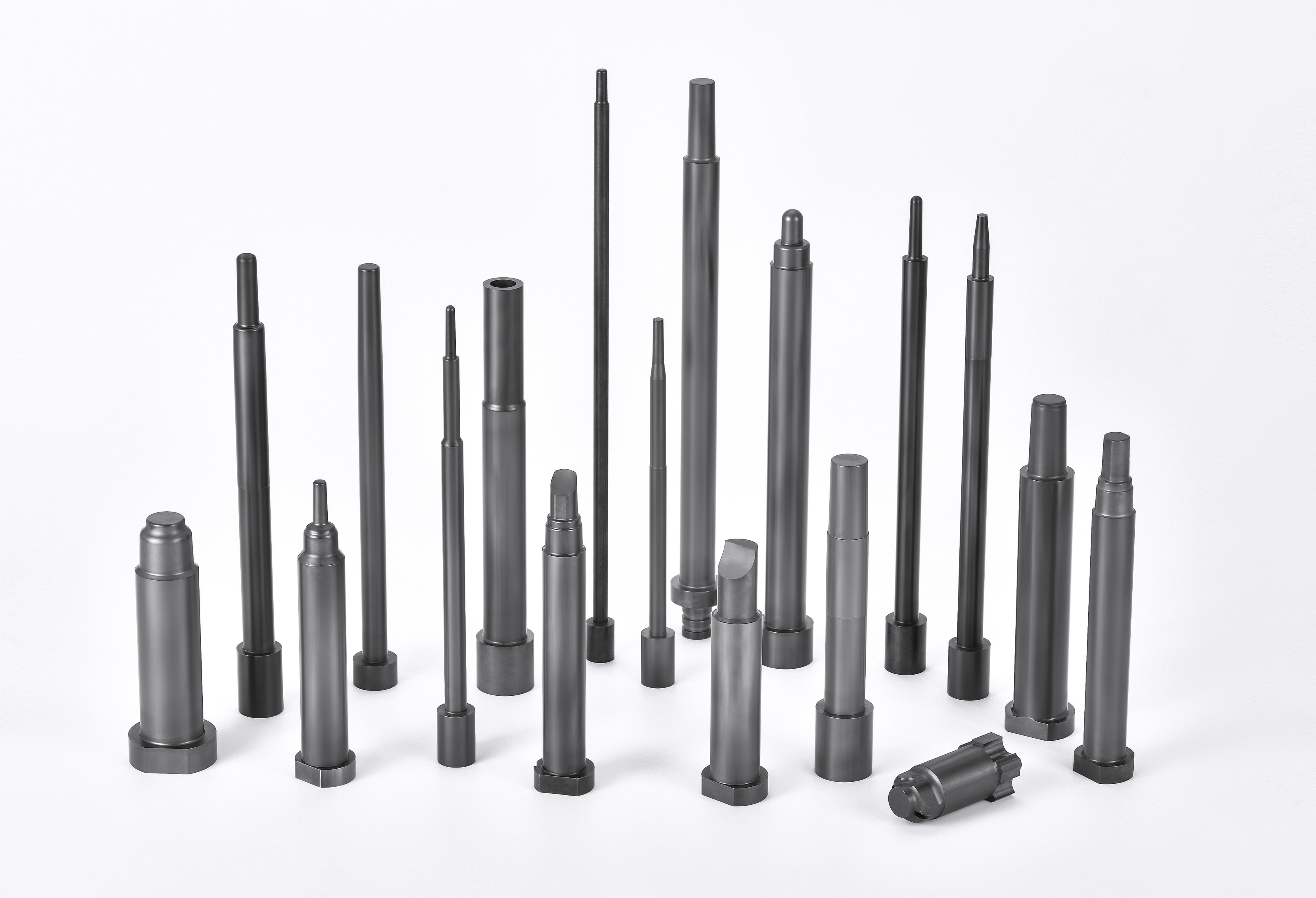

La anatomía y el principio de funcionamiento de las mangas eyectoras

La arquitectura de un sistema de casquillo de expulsión se basa en una estrecha sinergia mecánica. Cuenta con dos componentes distintos que funcionan juntos a la perfección. En primer lugar, el manguito eyector tubular se mueve activamente durante el ciclo. En segundo lugar, un pasador central permanece completamente estacionario. Para funcionar correctamente, los ingenieros deben calcular las holguras precisas. El espacio entre el diámetro interior del manguito y el pasador central debe ser lo suficientemente estrecho para evitar fugas de plástico. De manera similar, el diámetro exterior necesita un espacio preciso dentro de la placa del molde para garantizar un deslizamiento suave.

Las bases de molde estándar integran placas de retención eyectoras específicas para sujetar firmemente la base de la manga. El pasador central normalmente se ancla de forma segura en una placa de sujeción inferior separada. Esta separación permite un movimiento independiente durante la fase de expulsión.

El principio de funcionamiento se activa durante la fase de apertura del molde. La secuencia sigue estos pasos exactos:

1. La máquina de moldeo por inyección completa la fase de enfriamiento.

2. El molde se abre, separando las mitades del núcleo y de la cavidad.

3. La placa expulsora hidráulica de la máquina empuja el manguito tubular hacia adelante.

4. El pasador central del núcleo queda rígidamente anclado en su placa base.

5. El manguito que avanza empuja contra la base del elemento moldeado.

6. Este mecanismo desprende la pieza moldeada del núcleo estacionario.

Esta acción aplica una presión uniforme de 360 ​​grados. Empuja de forma segura el plástico fuera del núcleo sin tensión localizada. El éxito depende en gran medida de una alineación precisa. Si los componentes carecen de concentricidad, rozarán entre sí. La fricción genera calor excesivo y desgasta el metal. La implementación adecuada garantiza la integridad del molde y asegura tiempos de ciclo repetibles durante la vida útil de la herramienta. Los fabricantes de herramientas deben lograr un ajuste exacto para evitar el desgaste mecánico prematuro.

Manguitos eyectores versus pasadores eyectores: un marco de decisión

Los pasadores eyectores estándar suelen fallar al expulsar geometrías tubulares. Empujar un pasador sólido contra un saliente hueco y delgado concentra la fuerza en un área pequeña. Esta concentración provoca graves defectos en las piezas. Es posible que observe blanqueamiento por tensión, deformación o incluso alfileres perforando el plástico. El blanqueamiento por tensión se produce porque las cadenas de polímeros se estiran más allá de su límite elástico. Este defecto visual hace que la pieza sea inaceptable para aplicaciones de consumo.

Para resolver esto, los diseñadores especifican fundas eyectoras para desafíos geométricos específicos. Debe usarlos para piezas que contengan cavidades cilíndricas profundas. Son igualmente vitales para los casquillos de tornillos huecos. Además, funcionan perfectamente para aplicaciones que exigen superficies cosméticas completamente al ras. Al distribuir la carga uniformemente alrededor del perímetro, eliminan las feas marcas de alfileres en el producto final. Su equipo de control de calidad notará inmediatamente la mejora en la consistencia cosmética.

Por el contrario, los pasadores expulsores estándar siguen teniendo valor. Debería confiar en ellos para superficies planas y sólidas que posean una alta integridad estructural. Los pasadores estándar cuestan menos y requieren un mecanizado más sencillo. Si su pieza presenta socavaduras, ni los pasadores estándar ni las mangas rectas funcionarán. En cambio, esas geometrías complejas requieren elevadores en ángulo o intrincados mecanismos deslizantes para liberar el plástico atrapado.

Si bien las configuraciones de camisas requieren mayores inversiones iniciales en herramientas, mejoran drásticamente los resultados de producción. Exigen tolerancias de mecanizado mucho más estrictas que los pasadores básicos. El fabricante de herramientas debe perforar agujeros precisos y alinear múltiples placas sin problemas. Sin embargo, reducen significativamente las tasas de desperdicio. Al evitar la distorsión de las piezas, eliminan las interrupciones del ciclo al moldear geometrías complejas. Esta confiabilidad justifica el gasto de ingeniería inicial.

Selección de materiales: equilibrio entre la durabilidad y los requisitos de la aplicación

La elección del acero para herramientas adecuado determina la vida útil de su sistema de expulsión. Debe equilibrar la dureza del núcleo con la dureza de la superficie. La industria depende en gran medida de los aceros para herramientas para trabajo en caliente. Materiales como H13 y SKD61 dominan la mayoría de las aplicaciones. Ofrecen una alta resistencia a la tracción y una excelente resistencia a la fatiga térmica. La fatiga térmica ocurre cuando los metales se calientan y enfrían rápidamente, lo que eventualmente causa microfisuras. H13 y SKD61 resisten excepcionalmente bien este agrietamiento.

Para entornos de alta precisión o alto desgaste, intervienen los aceros de alta velocidad. SKH51 proporciona un rendimiento superior cuando se esperan millones de ciclos. Mantiene su dureza incluso a temperaturas de funcionamiento elevadas. Esta estabilidad garantiza que el manguito no se deforme bajo una presión mecánica constante.

Los tratamientos de superficie determinan qué tan bien la funda resiste las resinas abrasivas. Los componentes nitrurados cuentan con una capa exterior endurecida que alcanza HV 900 o superior. El proceso de nitruración difunde nitrógeno en la superficie del acero. Esta cáscara increíblemente dura cubre un núcleo resistente y dúctil. La nitruración previene la irritación y resiste fácilmente materiales agresivos como el nailon relleno de vidrio o los polímeros reforzados con fibra de carbono.

También debe decidir entre las opciones de endurecimiento total y endurecimiento superficial. Esta elección depende del volumen de producción esperado.

• Endurecido en superficie: Ideal para tiradas de producción masivas que enfrentan desgaste abrasivo. La cubierta dura resiste los arañazos, mientras que el núcleo blando absorbe los golpes mecánicos.

• Endurecido completamente: Sirve bien para la creación de prototipos o aplicaciones no abrasivas de menor volumen. Su fabricación cuesta menos, pero pueden romperse bajo una tensión lateral extrema.

Una dimensión de evaluación crítica implica la expansión térmica. El material del manguito debe coincidir con el coeficiente de expansión térmica de las placas del molde circundantes. A medida que el molde se calienta durante la producción, los metales que no coinciden se expanden a diferentes velocidades. Si se expanden de manera diferente, la funda se atascará o se atascará dentro de la herramienta. Los ingenieros deben calcular estas tasas de expansión durante la fase inicial de diseño del molde para evitar fallas catastróficas en las herramientas.

Riesgos de implementación, factores de desgaste y solución de problemas

Incluso las herramientas bien diseñadas encuentran problemas operativos con el tiempo. Comprender los riesgos de implementación comunes le ayuda a evitar costosos tiempos de inactividad. Clasificamos estos riesgos en tres áreas principales: fricción, holgura y fuerzas de vacío. El diagnóstico temprano y adecuado de estos problemas evitará que sus herramientas sufran daños permanentes.

En primer lugar, el desgaste y el gripado destruyen con frecuencia los componentes móviles. Este fallo se debe a una lubricación insuficiente o a un mal acabado superficial. Los puntos microscópicos del metal se rozan entre sí bajo alta presión. El desajuste de expansión térmica entre el manguito y el pasador central también provoca agarrotamiento. Para resolver esto, debe especificar niveles de dureza diferentes. Haga que el manguito y el pasador central tengan diferentes durezas. Por ejemplo, utilice un alfiler más duro y una funda un poco más blanda. Además, implemente una ventilación adecuada del molde para controlar la acumulación de calor y permitir que escapen los gases atrapados.

En segundo lugar, la formación de destellos arruina la estética de la pieza. El destello ocurre cuando el plástico se filtra en el espacio libre entre las partes móviles. El juego excesivo generalmente resulta de un desgaste prolongado o de tolerancias de mecanizado iniciales deficientes. Establezca programas de mantenimiento de rutina para verificar el desgaste utilizando medidores de precisión. Más importante aún, exija tolerancias iniciales del proveedor de ±0,005 mm o más estrictas. La tolerancia exacta depende en gran medida de la viscosidad de la resina. Los materiales de baja viscosidad como el nailon requieren espacios mucho más estrechos que los materiales gruesos como el policarbonato.

En tercer lugar, a veces las piezas se pegan obstinadamente al núcleo. Esto sucede porque la carrera de expulsión crea un poderoso vacío dentro de la cavidad de la pieza. A medida que el plástico se aleja, el aire no puede entrar lo suficientemente rápido como para igualar la presión. Para solucionar este problema, evalúe la necesidad de válvulas de aire. Los pistones de aire inyectan aire comprimido para romper el sello. También se pueden aplicar microtexturizados específicos en el pasador central. Estas modificaciones rompen el sello de vacío justo cuando la manga empuja hacia adelante.

Criterios de adquisición: cómo evaluar a los fabricantes

El abastecimiento de componentes de moldes de alta calidad exige una evaluación estricta de los proveedores. No puede permitirse el lujo de comprar piezas de calidad inferior para sistemas de expulsión críticos. Pequeñas desviaciones en la concentricidad provocan un fallo inmediato y catastrófico de las herramientas. Si el orificio interior está ligeramente descentrado, el espesor de la pared varía. El lado delgado se desgastará rápidamente y se romperá bajo presión. Los fabricantes deben proporcionar informes de inspección detallados. Estos documentos deben validar la concentricidad exacta en toda la longitud del componente utilizando máquinas de medición de coordenadas (CMM).

A continuación, evalúe sus capacidades de personalización. Los tamaños disponibles en el catálogo rara vez se ajustan perfectamente a moldes complejos y especializados. Determine si el fabricante puede producir de manera confiable mangas escalonadas. Los diseños escalonados presentan distintos diámetros exteriores para agregar resistencia a las piezas largas y delgadas. Pregunte por su capacidad para longitudes personalizadas y diámetros interiores no estándar. Un proveedor versátil se adapta al diseño de su molde, en lugar de obligarle a adaptarse a su catálogo genérico.

La garantía de calidad y la trazabilidad actúan como su red de seguridad. Busque certificaciones ISO actuales que demuestren su compromiso con la gestión de calidad. Exija certificados de material oficiales para cada lote. Estos certificados garantizan que el acero para herramientas especificado coincide con el material real entregado. El acero falsificado o de baja calidad fallará prematuramente bajo las presiones de inyección, lo que le costará miles de dólares en reparaciones y pérdida de tiempo de producción.

Al seleccionar proveedores, emplee una secuencia de pruebas lógica. Se recomienda solicitar muestras piloto antes de comprometerse con pedidos de herramientas a gran escala. Pruebe estas muestras en un molde prototipo para verificar el rendimiento. Si es posible, audite las instalaciones del proveedor en persona. Inspeccione de primera mano las capacidades de sus maquinarias de rectificado y lapeado. Máquinas rectificadoras cilíndricas de alta gama y operadores capacitados son absolutamente esenciales para lograr los acabados superficiales y las microtolerancias requeridos.

Conclusión

Actualizar el diseño de su molde produce importantes beneficios de producción. Estos sistemas de expulsión especializados son inversiones críticas. Permiten la expulsión precisa y sin daños de piezas moldeadas por inyección tubulares y pesadas. Al distribuir la fuerza de manera uniforme, protegen la integridad estructural y el acabado cosmético de su producto. Eliminan las altas tasas de desperdicio asociadas con el empuje del pasador estándar y la distorsión de las piezas.

Sus equipos de ingeniería y adquisiciones deben tomar medidas inmediatas. Audite los diseños de sus moldes actuales para identificar problemas recurrentes de adherencia o deformación. Identifique geometrías donde los pasadores estándar constantemente no logran liberar el plástico de manera limpia. Busque marcas de tensión o blanqueamiento en las piezas de producción existentes. Una vez identificados, consulte con los fabricantes de herramientas de alta precisión para actualizar esos sistemas de expulsión problemáticos.

No permita que mecanismos de expulsión inadecuados ralenticen sus ciclos de fabricación. Solicite una consulta técnica hoy. Proporcione sus dibujos de molde específicos para recibir una cotización personalizada. La implementación de los componentes correctos mejorará drásticamente su rendimiento, reducirá el tiempo de inactividad inesperado y aumentará la eficiencia operativa general.

Preguntas frecuentes

P: ¿Cuál es el espacio mínimo requerido entre un manguito eyector y un pasador central?

R: La holgura requerida depende en gran medida de la viscosidad de la resina específica. Sin embargo, normalmente oscila entre 0,01 mm y 0,02 mm. Mantener este espacio hermético es crucial para evitar que el plástico fundido se filtre en el mecanismo y provoque destellos.

P: ¿Se pueden utilizar manguitos eyectores con plásticos abrasivos rellenos de vidrio?

R: Sí, pueden manejar materiales altamente abrasivos. Para sobrevivir a los plásticos rellenos de vidrio, los componentes deben someterse a tratamientos avanzados de endurecimiento superficial. Opciones como la nitruración con gas o el recubrimiento de titanio proporcionan la dureza superficial extrema necesaria para resistir el desgaste abrasivo severo.

P: ¿Con qué frecuencia se deben reemplazar o mantener los manguitos eyectores?

R: Los intervalos de mantenimiento dependen completamente del recuento total de ciclos y de la resina utilizada. Debes establecer un estricto calendario preventivo. Lubrique regularmente los componentes móviles e inspeccione las piezas moldeadas para detectar signos tempranos de rebabas, lo que indica desgaste.

P: ¿Qué causa que un manguito eyector se rompa durante la producción?

R: Varios factores causan roturas catastróficas. Los principales culpables incluyen la desalineación mecánica y la unión térmica debido a tasas de expansión no coincidentes. Además, un tamaño inadecuado del pasador central o la falta de lubricación suficiente harán que los metales se atasquen y eventualmente se fracturen.
