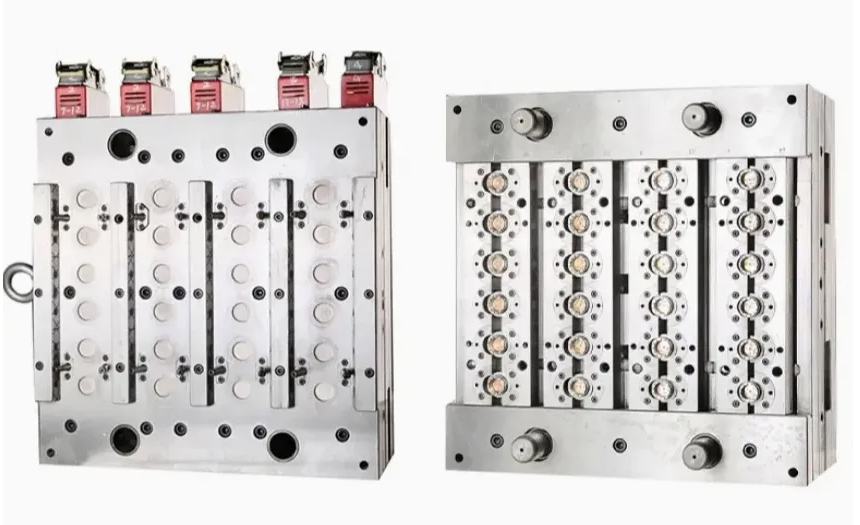

Molde de inyección de tapa a presión de múltiples cavidades

Mejor ajuste para

Este molde es adecuado para proyectos como:

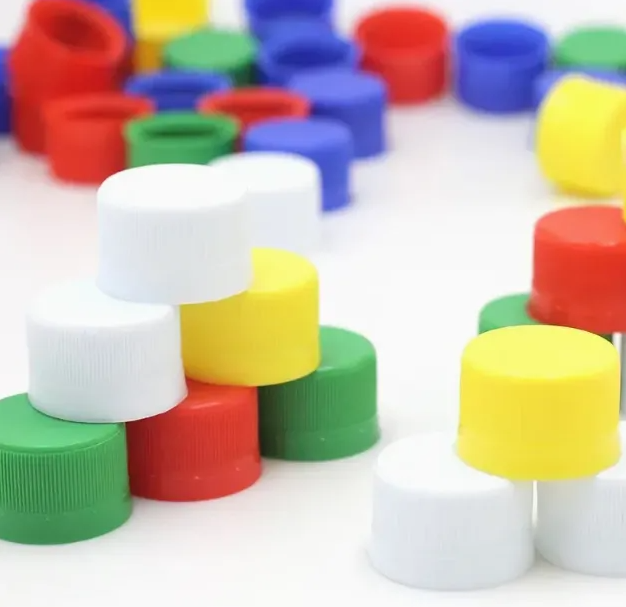

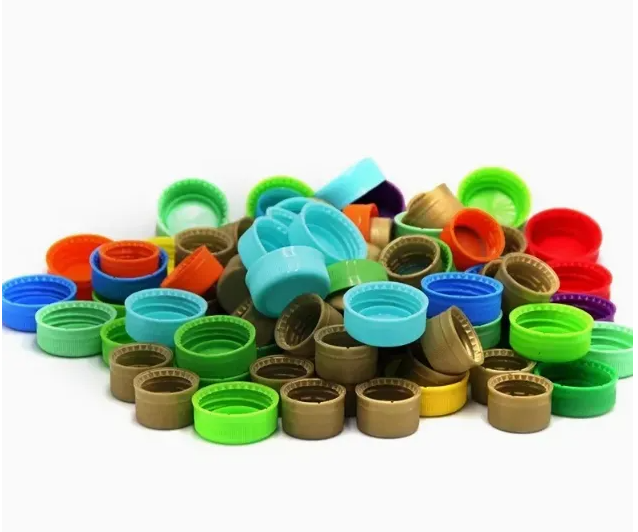

• tapas de botellas a presión

• cierres a presión a prueba de manipulaciones

• tapas a presión de cierre simple o doble

• Tapas con tapón de cierre o con dispositivo de ajuste interior.

• Moldes para tapas de múltiples cavidades para envases de bebidas, alimentos y consumidores.

Es especialmente adecuado para proyectos donde los clientes se preocupan por:

• consistencia de cavidad a cavidad

• Desmoldeo estable de características socavadas.

• fuerza de sellado y apertura confiable

• Trabajo de ajuste inferior durante el montaje del molde.

• producción repetida de gran volumen

Opciones de cavidad recomendadas

Las configuraciones típicas de cavidades incluyen:

• Molde para tapas a presión de 8 cavidades

• Molde para tapas a presión de 16 cavidades

• Molde para tapas a presión de 24 cavidades

• Molde para tapas a presión de 32 cavidades

El recuento de cavidades recomendado depende de:

• Tamaño de la tapa y espesor de pared.

• fuerza de sujeción de la máquina de inyección

• tamaño de disparo

• salida objetivo

• preferencia de canal caliente

• objetivo de tiempo de ciclo y enfriamiento

Para programas de mayor producción, la selección de cavidades debe adaptarse tanto a la estructura de la tapa como a la máquina de moldeo disponible.

Soluciones estructurales clave para tapas a presión

1. Desmoldeo para funciones de bloqueo interno

Las tapas a presión generalmente incluyen muescas internas o anillos de bloqueo . Estas áreas requieren un concepto de liberación adecuado para evitar deformaciones, blanqueamiento por tensión o marcas de arrastre durante la expulsión.

Dependiendo de la estructura de la tapa, los posibles conceptos de desmoldeo pueden incluir:

• liberación de la placa extractora

• soporte elevador o deslizante

• liberación socavada tipo anillo

• soporte de anillo de liberación o asistencia de aire

• conceptos de desmoldeo específicos del proyecto para áreas sensibles de encaje a presión

El propósito no es sólo expulsar la tapa, sino también proteger la estructura de bloqueo de una cavidad a otra.

2. Consistencia del ajuste a presión

El rendimiento estable del ajuste a presión depende de la consistencia de:

• altura de la cerradura

• espesor de bloqueo

• diámetro interior

• redondez

• concentricidad

• tolerancia de coincidencia de cuellos de botella

Si estas características varían entre cavidades, el resultado suele ser:

• sensación de cierre desigual

• fuerza de apertura inestable

• variación de sellado

• problemas de coincidencia de tapas de botellas

3. Control de ventilación y corte

En los cierres de PP, PE y HDPE, las áreas de bloqueo delgadas son más sensibles a:

• blanqueamiento por estrés

• craqueo local

• marcas de corte

• deformación en la zona de bloqueo

Es por eso que se deben considerar la ventilación, la posición de la compuerta y el equilibrio de enfriamiento junto con la geometría de la tapa.

4. Equilibrio de enfriamiento

El enfriamiento no es sólo para el tiempo del ciclo. En las gorras a presión también afecta a:

• contracción alrededor de la zona de bloqueo

• Redondez y estabilidad del diámetro interior.

• variación dimensional de cavidad a cavidad

• Consistencia de la sensación de apertura y cierre.

Materiales y puntos de riesgo

Este molde está comúnmente diseñado para:

• PP (Polipropileno)

• PE (Polietileno)

• HDPE

Estos materiales proporcionan la flexibilidad necesaria para los diseños de cierres a presión. Al mismo tiempo, pueden crear riesgos típicos en zonas delgadas de encaje:

• blanqueamiento en el borde de bloqueo

• craqueo por estrés

• hundirse en transiciones más gruesas

• alabeo o colapso local

• fuerza de ajuste a presión inconsistente entre cavidades

Debido a esto, el comportamiento del material debe considerarse junto con el diseño, enfriamiento, ventilación y desmolde del molde.

Criterios de aceptación del comprador

Para este tipo de molde para tapas a presión, los compradores generalmente se preocupan menos por las afirmaciones genéricas de 'alta precisión' y más por si el molde puede ofrecer resultados controlables e inspeccionables..

Características típicas de CTQ

• altura de la cerradura

• espesor de bloqueo

• diámetro interior

• redondez / concentricidad

• planitud de la superficie de sellado

• dimensiones coincidentes del cuello de botella

Métodos de inspección típicos

• CMM para dimensiones y geometría críticas

• Medición de redondez/concentricidad para áreas de ajuste cilíndricas.

• Inspección óptica/de perfil para pequeñas características de bloqueo.

• Medidores de ajuste Go/No-Go cuando corresponda

Resultados de prueba típicos

• FAI (Inspección del primer artículo)

• informe de comparación dimensional de cavidad a cavidad

• revisión de prueba de muestra

• sugerencia de ventana de parámetros de moldeo, cuando corresponda

Instantánea de capacidad

Nota:
La capacidad de tolerancia se aplica solo a funciones CTQ definidas . La aceptación final depende del dibujo, el sistema de tolerancia, el método de validación del proyecto y el plan de inspección acordado.

Componentes de molde personalizados y piezas reemplazables

Para los moldes de tapa a presión, no todo el mantenimiento debería significar reemplazar el molde completo.
Dependiendo del diseño del molde, los componentes del molde personalizados se pueden suministrar por separado, incluidos:

• insertos de núcleo

• insertos de cavidad

• piezas formadoras relacionadas con el cuello

• piezas relacionadas con el eyector

• componentes de bloqueo reemplazables seleccionados

Esto es importante para los clientes que desean:

• mantenimiento más fácil

• Reemplazo más rápido de piezas de desgaste.

• Menor tiempo de inactividad en la producción a largo plazo.

• mejor control de herramientas a largo plazo

Esto también se conecta directamente con nuestra capacidad principal en componentes de moldes personalizados y servicios de mecanizado personalizados..

Ejemplos de problemas y soluciones

1. Blanqueamiento o agrietamiento a presión

Causas comunes: tensión local excesiva, ventilación deficiente, expulsión inestable o geometría afilada en el área de bloqueo.
Nuestro enfoque: optimizar la ventilación, controlar la estrategia de desmolde y revisar la geometría de bloqueo junto con el comportamiento del material.

2. Marcas de arrastre durante el desmoldeo

Causas comunes: liberación socavada no soportada adecuadamente, acción de extracción insuficiente o ruta de liberación inestable.
Nuestro enfoque: revisar el concepto de desmolde basado en la forma socavada y la estructura de la tapa, utilizando una placa extractora, un elevador/deslizador, un anillo de liberación o un soporte específico del proyecto cuando sea necesario.

3. Variación de la fuerza de ajuste de una cavidad a otra

Causas comunes: variación en la altura de la cerradura, el grosor de la cerradura, el diámetro interior o la concentricidad.
Nuestro enfoque: definir claramente las características CTQ, inspeccionar la variación entre cavidades y controlar las dimensiones relacionadas con el ajuste mediante la inspección del proceso y la validación final.

Entrega y Validación

Para un proyecto como este, los clientes suelen esperar más que un molde. También esperan un camino de validación claro.

Los entregables típicos pueden incluir:

• prueba de molde antes del envío

• primer informe de inspección del artículo

• comparación de cavidades en características CTQ definidas

• registro de inspección para dimensiones críticas

• recomendación de repuestos

• sugerencias de mantenimiento para áreas clave de desgaste

Lista de verificación de solicitudes de presupuesto

Para cotizar con mayor precisión un molde para tapas a presión de múltiples cavidades, envíe:

Incluso si algunos datos aún no están listos, aún podemos brindar una revisión inicial.

Preguntas frecuentes

¿Qué diferencia un molde para tapas a presión de un molde para tapas estándar?

Un molde para tapas a presión debe controlar las características de bloqueo interno, la liberación del corte y la consistencia del ajuste a presión. No se trata solo de darle forma a la tapa, sino de mantener estable la fuerza de apertura, el sellado y el desmolde en todas las cavidades.

¿Qué materiales se utilizan habitualmente para las tapas a presión?

La mayoría de las tapas a presión están hechas de PP, PE o HDPE , según los requisitos de flexibilidad y sellado del producto.

¿Cómo se controla la consistencia del encaje a presión en un molde de múltiples cavidades?

Nos centramos en características CTQ como la altura y el grosor de la cerradura, el diámetro interior, la redondez y la concentricidad. Estas características se verifican mediante inspección del proceso y verificación dimensional final.

¿Se puede personalizar el recuento de cavidades?

Sí. Las opciones de cavidades comunes incluyen 8, 16, 24 y 32 cavidades , y la elección final depende de la estructura de la tapa, el tamaño de la máquina y el objetivo de salida.

¿Ofrecen pruebas de prueba antes del envío?

Sí. Antes del envío se realizan pruebas de molde e inspecciones de calidad.

¿También pueden suministrar componentes de molde reemplazables?

Sí. Dependiendo de la estructura del molde, los componentes del molde personalizados seleccionados se pueden suministrar por separado para mantenimiento y reemplazo.

Solicitar una cotización

¿ Busca componentes de molde personalizados , para moldes de inyección de tapas a presión de múltiples cavidades o una solución de herramientas personalizada para la producción de cierres de plástico?

Envíenos su dibujo, muestra y detalles del proyecto.
Podemos ayudar a revisar:

• recuento de cavidades

• concepto de desmoldeo

• Puntos de control CTQ

• plan de inspección

• alcance de prueba y entrega
