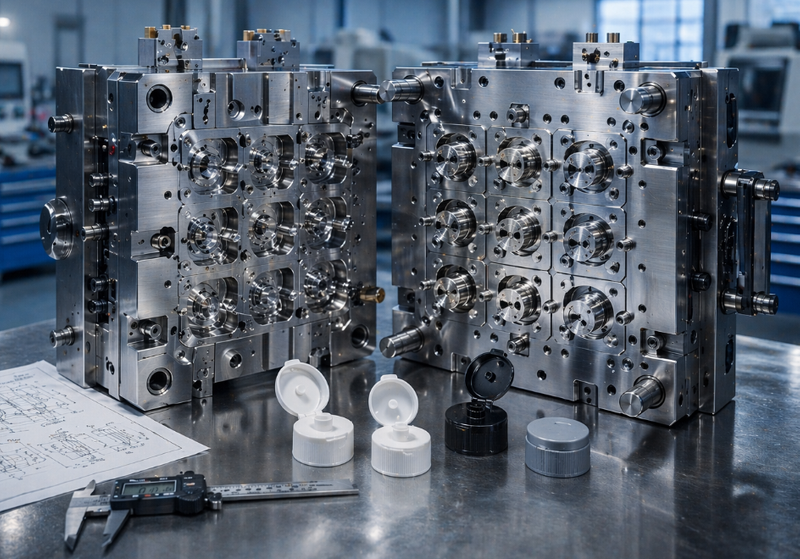

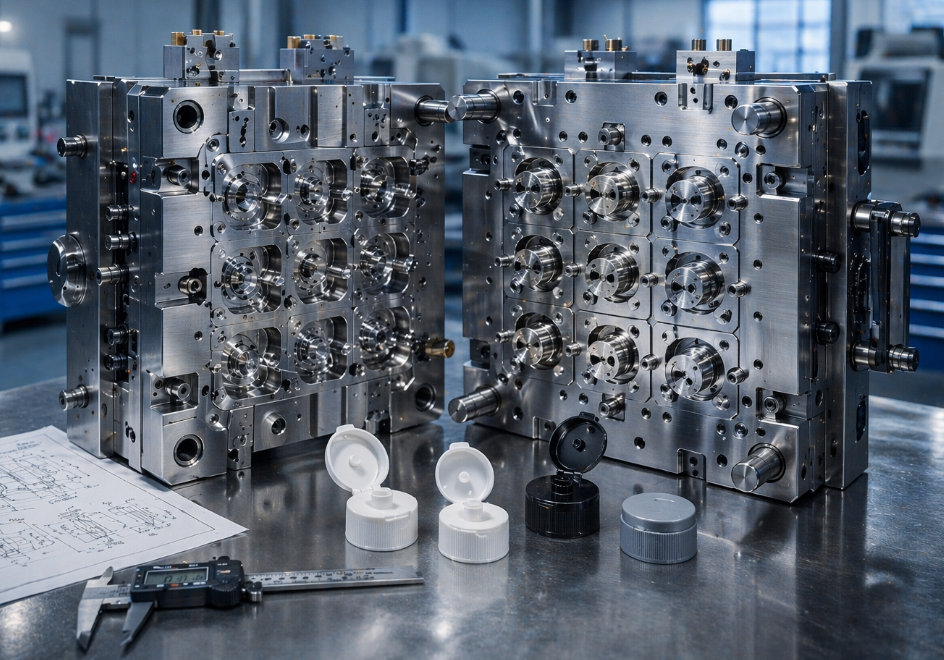

Un molde de tapa abatible rara vez se juzga por su apariencia en un dibujo. La mayoría de los problemas aparecen más tarde, después de que se construye la herramienta y las piezas comienzan a funcionar a velocidad de producción. La tapa puede abrirse y cerrarse, pero la bisagra se siente inconsistente. La tapa puede sellar, pero una cavidad comienza a parpadear antes que las demás. La pieza puede soltarse, pero el tiempo del ciclo es más largo de lo esperado o el mantenimiento se vuelve más frecuente de lo planeado.
Es por eso que este tipo de proyectos no deben evaluarse únicamente por el número de cavidades o el precio del molde. Lo que más importa es si la herramienta está siendo desarrollada por un fabricante de moldes personalizados que comprende los riesgos reales de producción detrás de los cierres abatibles.
En una tapa abatible, la bisagra no es sólo un pequeño detalle de diseño. En muchos casos, es la primera característica la que indica si el molde está realmente listo para la producción.
Una bisagra que parece correcta en CAD aún puede convertirse en un problema después del moldeo. Si el área de la bisagra no se forma de manera consistente, la tapa puede blanquearse demasiado pronto, sentirse demasiado rígida, demasiado floja o fallar después de abrir y cerrar repetidamente. Aquí es donde comienzan a aparecer pequeñas diferencias en el ajuste del cierre, la estabilidad del acero, la calidad del acabado y el equilibrio de la cavidad.
Por esa razón, las áreas relacionadas con las bisagras necesitan más atención de la que a veces esperan los compradores. No se trata sólo de mecanizar la forma. También se trata de cómo se comporta la herramienta después del tratamiento térmico, cómo se termina el área de moldeo y si el rendimiento permanece estable en aplicaciones reales de moldeo por inyección de envases..
En la etapa inicial de cotización, la gente suele hacer una pregunta simple: ¿se puede desmoldar la pieza?
Eso es sólo el comienzo. La mejor pregunta es si la pieza se puede desmoldar suavemente, repetidamente y sin generar trabajo adicional más adelante. Un molde que técnicamente funciona pero necesita ajustes constantes no es una herramienta de producción sólida. Un molde que funciona sólo en condiciones de proceso estrechas también genera presión para la fábrica de moldeo.
En la práctica, una versión estable depende de que varias cosas funcionen juntas:
Si uno de ellos es débil, es posible que el problema no aparezca en las primeras tomas. Suele aparecer después de que el molde entra en producción normal.
Un molde de muestra de una sola cavidad puede ocultar muchos problemas. Un molde de producción de 8 o 16 cavidades no puede hacerlo.
Una vez que aumenta el número de cavidades, incluso una pequeña diferencia en el mecanizado o el ajuste puede comenzar a afectar el comportamiento de la pieza de una cavidad a otra. Una tapa puede cerrar limpiamente. Otro puede sentirse ligeramente diferente. Una cavidad puede ventilar bien, mientras que otra comienza a atrapar aire. Estas diferencias suelen ser pequeñas al principio, pero se acumulan rápidamente en la producción de envases.
Esta es también la razón por la que los compradores suelen prestar más atención a las piezas de repuesto, los insertos y el soporte de mantenimiento a largo plazo, especialmente cuando el proyecto requerirá componentes de molde confiables a lo largo del tiempo.
Cuando la gente habla de moldes para envases, suele pensar primero en las dimensiones. Pero el estado de la superficie es igualmente importante.
En el caso de las tapas abatibles, el nivel de pulido, la transición de la textura y la calidad de la superficie de cierre influyen en cómo se libera la tapa, cómo se cierra la tapa y qué tan estable permanece el molde con el tiempo. En algunos diseños, una superficie demasiado agresiva genera resistencia. En otros, un acabado insuficiente puede parecer aceptable en las primeras muestras, pero provoca desgaste o inestabilidad más adelante.
Es por eso que el acabado no debe tratarse como un paso cosmético añadido al final. Es parte de la función del molde. Dependiendo del proyecto, eso puede implicar pulido, grabado de textura, control del tratamiento térmico o tratamiento superficial adicional donde la resistencia al desgaste se vuelve importante.
Si el diseño del cierre incluye características especiales de liberación interna o movimiento no estándar, es posible que también sea necesario considerar soluciones de núcleo plegable relacionadas durante la revisión de las herramientas.
Muchas decisiones de abastecimiento todavía giran en torno a tres preguntas simples:
Esas preguntas importan, pero no son suficientes. Para los moldes con tapa abatible, la discusión más útil ocurre antes de cortar el acero:
Un proveedor que puede discutir estos puntos con claridad suele ser más valioso que uno que sólo promete un plazo de entrega corto.
En SENLAN, tratamos un molde de tapa abatible como una herramienta de producción, no solo como un trabajo de mecanizado. El trabajo comienza antes de la fabricación. Se revisa la estructura de la tapa, se verifican los riesgos relacionados con las bisagras, se consideran posibles problemas de cierre y liberación, y la ruta de mecanizado se adapta a los requisitos reales de la herramienta.
Para algunos proyectos, el desafío es la coherencia dimensional entre las cavidades. Para otros, es el rendimiento de las bisagras, la ventilación, la frecuencia del mantenimiento o la estabilidad del ajuste después del tratamiento térmico. El enfoque correcto depende del límite en sí, no de una plantilla fija. Nuestras ventajas técnicas más amplias provienen de hacer coincidir las decisiones del proceso con los puntos de riesgo reales en el molde, en lugar de tratar todas las herramientas de cierre de la misma manera.
Una cita útil suele comenzar con algo más que un dibujo básico. Si un comprador desea obtener mejores comentarios en una etapa inicial, es útil enviar información como el tipo de resina, el objetivo de la cavidad, las expectativas de las bisagras, los requisitos de superficie, la información de la máquina y los objetivos de producción.
Estos detalles ayudan al proveedor a juzgar lo que realmente importa en el proyecto en lugar de cotizar sólo por la forma y el tamaño. En la práctica, esto suele ahorrar tiempo durante la confirmación del diseño, la revisión del mecanizado y la planificación de las pruebas del molde. Para los compradores que necesitan una visión más amplia de la planificación de proyectos personalizados, nuestra página de soluciones de moldes y herramientas proporciona un punto de partida útil.
En muchos proyectos de embalaje, la gente trata el moldeo de prueba como el punto de control final. En realidad, debería planificarse mucho antes.
Una primera prueba significativa debería ayudar a responder preguntas prácticas: ¿Se está formando la bisagra como se esperaba? ¿Son estables las áreas cerradas? ¿La pieza se suelta suavemente? ¿Es consistente el comportamiento de la cavidad? ¿Hay signos de desequilibrio, arrastre, rebabas o riesgo de desgaste local?
Cuando el ensayo se planifica en torno a esas preguntas, se convierte en mucho más que un paso de elaboración de muestras. Se convierte en parte de la revisión de ingeniería.
Si su equipo de compras o ingeniería necesita material de referencia de respaldo durante la evaluación de proveedores, también puede revisar nuestra sección de descargas para obtener la documentación disponible.
Un molde de tapa abatible es fácil de subestimar. Sobre el papel, puede parecer un cierre de embalaje más. En la producción se muestra rápidamente si la ingeniería fue superficial o sólida.
Cuanto antes se analicen los puntos de riesgo reales, mejor será el comportamiento del molde en el futuro. Antes de finalizar el acero, vale la pena revisar el área de la bisagra, el diseño de cierre, la consistencia de la cavidad, los requisitos de acabado y el objetivo de la prueba. Esa conversación a menudo marca la diferencia entre un molde que simplemente funciona y uno que está realmente listo para la producción.
