Núcleo y cavidad para moldeo por inyección

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2026-06-15      Origen:Sitio

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

El diseño y mecanizado del núcleo y la cavidad dictan la viabilidad de cualquier pieza moldeada por inyección. Determinan firmemente los costos iniciales de herramientas y al mismo tiempo configuran la economía unitaria definitiva durante el ciclo de producción. La evaluación del diseño de moldes va mucho más allá de simplemente revisar la geometría básica de la pieza. Los equipos de adquisiciones e ingeniería deben analizar cuidadosamente cómo los fabricantes abordan las líneas de separación, los ángulos de salida y las herramientas de características internas críticas. Una rigurosa planificación inicial minimiza los tiempos de ciclo y previene activamente defectos costosos durante la producción en masa. Esta guía analiza directamente las complejas realidades de ingeniería del diseño de núcleos y cavidades. Descubrirá casos de uso específicos para componentes esenciales del molde, como el pasador central. También describiremos los estrictos criterios de evaluación necesarios para seleccionar un socio de moldeo por inyección altamente confiable para su próximo proyecto de fabricación.

Conclusiones clave

  • La cavidad (lado A) determina el exterior cosmético y requiere un acabado de alto pulido, mientras que el núcleo (lado B) forma la estructura interna y alberga los mecanismos de expulsión.

  • La integración de un pasador central es una estrategia rentable para moldear orificios y huecos internos precisos, pero requiere un estricto control de tolerancia para evitar la deflexión durante la inyección.

  • Evaluar a un socio de herramientas requiere evaluar sus capacidades de Diseño para Fabricación (DFM), específicamente cómo gestionan los ángulos de desmoldeo, las tasas de contracción y la ubicación de la línea de separación.

  • La selección del material de las herramientas (por ejemplo, aluminio para la creación de prototipos versus acero endurecido para la producción) impacta directamente la escalabilidad, la vida útil del molde y el gasto de capital inicial.

El impacto empresarial del diseño del núcleo y la cavidad

Cada decisión que se toma durante la fase de diseño del molde conlleva graves implicaciones financieras. La disposición espacial influye directamente en el tamaño físico de la base del molde requerida. Un diseño extenso e ineficiente exige un enorme bloque de acero. Las máquinas CNC requieren muchas más horas para fresar grandes bloques de acero. Esto aumenta directamente su inversión de capital inicial. Por el contrario, un diseño compacto y optimizado reduce el tamaño de la base del molde. Reduce las horas de mecanizado y acelera el programa general de herramientas.

La optimización del tiempo de ciclo depende en gran medida de la gestión térmica. La relación entre el núcleo, la cavidad y los canales de enfriamiento internos dicta la velocidad de solidificación de la pieza. Los canales de enfriamiento conformes se envuelven estrechamente alrededor de las complejas geometrías de la cavidad. Extraen calor de forma rápida y uniforme. Un enfriamiento más rápido reduce drásticamente los tiempos de ciclo. Cuando las piezas se enfrían más rápido, aumenta el rendimiento de su producción por hora. Los altos rendimientos distribuyen rápidamente la inversión inicial en herramientas entre más unidades.

Los diseñadores deben navegar constantemente entre compensaciones cosméticas y estructurales. Los consumidores interactúan directamente con el lado de la cavidad de un producto. Nos referimos a esto como el lado A. Permanece estacionario durante el ciclo de moldeo. Esta naturaleza estacionaria permite acabados superficiales impecables. Mientras tanto, el lado del núcleo alberga los mecanismos de expulsión móviles. Los pasadores eyectores inevitablemente dejan marcas tenues en la superficie del plástico. Los ingenieros alinean intencionalmente el exterior cosmético del producto con el lado de la cavidad. Asignan las características estructurales ocultas al núcleo. Esta estrategia evita feas marcas de expulsión en las superficies orientadas al consumidor.

Mejores prácticas de optimización central

  • Mantenga uniformes los espesores de las paredes internas para evitar una contracción diferencial.

  • Trace las rutas de los canales de enfriamiento antes de finalizar el diseño del núcleo.

  • Coloque los puntos de expulsión estrictamente en superficies interiores no cosméticas.

Núcleo versus cavidad: realidades del mecanizado e implicaciones de costos

Comprender las distintas realidades de mecanizado de ambas mitades es esencial para una planificación eficaz del proyecto. La cavidad forma la geometría exterior. Debido a que dicta la calidad estética de la pieza final, requiere un acabado superficial extenso. Los maquinistas pasan horas aplicando texturas específicas, puliendo el acero o utilizando el mecanizado por descarga eléctrica (EDM) para obtener detalles finos. Los acabados de espejo de alto brillo exigen un trabajo manual meticuloso. Esta preparación de la superficie consume una gran parte del presupuesto de herramientas.

El núcleo forma las geometrías internas. Crea las nervaduras internas, protuberancias y encajes a presión necesarios para la integridad estructural. El núcleo también alberga componentes móviles complejos como elevadores y controles deslizantes. La alineación es increíblemente crítica aquí. Los maquinistas deben asegurarse de que el núcleo se alinee perfectamente con la cavidad. Incluso las ligeras desalineaciones provocan espesores de pared desiguales. Las paredes irregulares provocan graves deformaciones durante la fase de enfriamiento.

El paradigma de la línea de partición representa la intersección física donde se encuentran el núcleo y la cavidad. Este límite determina su riesgo de destello. La inflamación se produce cuando el plástico fundido se escapa a través de pequeños espacios entre las mitades del molde. La prevención de rebabas requiere una precisión de mecanizado a nivel de micras. Si la línea de separación está mal diseñada, se enfrentará a intensos requisitos de posprocesamiento. Los operadores deben recortar manualmente las rebabas de cada pieza. Este trabajo manual arruina la economía de la producción.

Categoría de característica

La cavidad (lado A)

El núcleo (cara B)

Función primaria

Forma geometría estética exterior.

Forma geometría estructural interna.

Movimiento

Mitad estacionaria del molde.

Moviendo la mitad del molde.

Enfoque de mecanizado

Pulido de superficies, texturizado, acabado brillante.

Alineación EDM, alojamiento del pasador eyector, acciones móviles.

Riesgos de defectos

Arañazos, mapeo de textura deficiente, marcas de hundimiento.

Estrés de eyección, desplazamiento del núcleo, alabeo, destello.

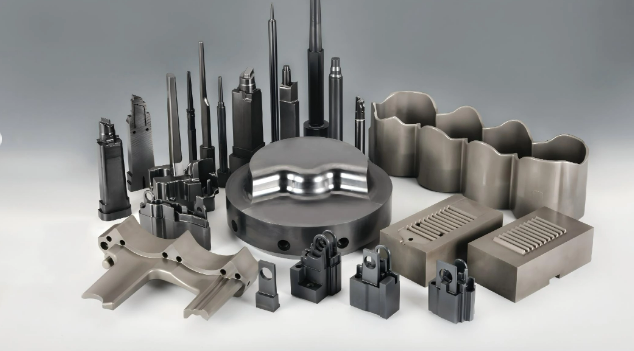

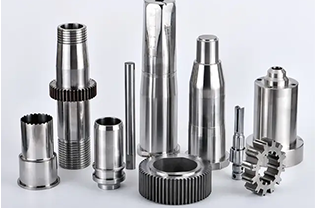

Características internas complejas de ingeniería: el papel del pasador central

Los diseños de productos modernos frecuentemente requieren orificios pasantes precisos, orificios ciegos o huecos internos complejos. Mecanizar estas características directamente en un bloque de acero sólido es muy ineficiente. En cambio, los fabricantes de herramientas utilizan un componente de acero intercambiable y especializado. Al integrar un pasador central en el lado central del molde, se crean estas características internas sin problemas. Eliminan la necesidad de acciones secundarias complejas y costosas.

La relación costo-resultado es muy favorable en este caso. Intentar mecanizar socavados profundos directamente en el bloque central requiere demasiado tiempo del CNC. La utilización de controles deslizantes hidráulicos añade complejidad mecánica y cargas de mantenimiento. Un simple alfiler logra el mismo resultado geométrico para características paralelas a la línea de dibujo. Esto reduce drásticamente la complejidad general del molde. Una menor complejidad se traduce directamente en tiempos de entrega de herramientas más rápidos.

La selección del material determina la durabilidad del componente. Estos pasadores soportan una tensión inmensa durante la producción. Se enfrentan a repetidos ciclos térmicos y a una intensa presión de inyección del polímero fundido. En consecuencia, los fabricantes de herramientas los mecanizan a partir de acero para herramientas de alta dureza. Las opciones estándar incluyen acero H13 o acero inoxidable endurecido. Estos materiales resistentes resisten choques térmicos agresivos sin agrietarse. Mantienen estrechas tolerancias dimensionales a lo largo de miles de ciclos de producción.

El diseño modular ofrece increíbles ventajas de mantenimiento. El desgaste de las herramientas es una realidad inevitable en la producción de gran volumen. Si una característica central integrada se rompe, debe extraer todo el molde y volver a mecanizar el bloque. Esto provoca semanas de costosos tiempos de inactividad. Por el contrario, los diseños modulares permiten una rápida sustitución. Si un pasador se desgasta o se rompe, los técnicos de mantenimiento simplemente lo cambian en el taller. La producción se reanuda en horas, no en semanas.

Evaluación de herramientas de cavidades y núcleos de moldeo por inyección

Criterios de evaluación para herramientas de moldes y escalabilidad

La elección del material de herramientas adecuado determina su escalabilidad. Los ingenieros suelen seleccionar aluminio para la validación de bajo volumen. Los equivalentes de aluminio se procesan rápidamente en fresadoras CNC. Ofrecen costos iniciales más bajos y plazos de entrega mucho más cortos. Sin embargo, el aluminio es blando. Sigue siendo muy susceptible a un desgaste más rápido. Los polímeros abrasivos erosionarán rápidamente los detalles de aluminio.

El acero endurecido representa el estándar de oro para la producción en masa. Los aceros para herramientas como el H13 o el S7 exigen un elevado capital inicial. Tardan más en mecanizar y pulir. Sin embargo, garantizan una estabilidad dimensional absoluta durante millones de ciclos. Cuando planifica la escalabilidad a largo plazo, el acero endurecido proporciona la tasa de amortización por pieza más baja. Soporta ambientes de inyección altamente presurizados sin ceder.

La precisión influye directamente en la calidad de la pieza. Debe evaluar de cerca las capacidades de CNC y EDM de un proveedor. Las máquinas de electroerosión de alta gama graban detalles precisos en acero con una precisión de micras. Esta extrema precisión garantiza que el núcleo y la cavidad coincidan perfectamente. Un compañero perfecto bloquea el plástico fundido y evita por completo la inflamación. Las tolerancias deben permanecer increíblemente estrictas en toda la línea de separación.

La validación del ángulo de desmoldeo sirve como punto de control DFM obligatorio. Las paredes verticales crean fricción durante la fase de expulsión. Sin ángulo de salida, la pieza de plástico forma un sello de vacío contra el acero. Los pasadores de expulsión perforarán la pieza que intenta sacarla. El proceso DFM debe incluir suficiente tiro tanto en las paredes del núcleo como en las de la cavidad. Los ingenieros suelen aplicar de 1° a 3° de calado. Esta ligera conicidad garantiza una expulsión de piezas limpia y sin tensiones, sin rayaduras en la superficie.

Cuadro comparativo de materiales de herramientas

Material de herramientas

Caso de uso principal

Velocidad de mecanizado

Vida útil esperada (ciclos)

Aluminio (P20 Eq.)

Creación de prototipos/bajo volumen

muy rapido

10.000 - 50.000

Acero preendurecido (P20)

Producción de puentes

Moderado

100.000 - 500.000

Acero para herramientas endurecido (H13)

Producción en masa de alto volumen

Lento (Requiere EDM)

1.000.000+

Acero inoxidable (420)

Polímeros corrosivos/sala limpia

Lento

1.000.000+

Riesgos de implementación: contracción, deflexión y defectos

La ejecución de herramientas conlleva riesgos mecánicos inherentes. La deflexión del pasador del núcleo representa una grave amenaza para la precisión de la pieza. El plástico fundido ingresa a la cavidad bajo una presión extrema. Fluye como un río rápido. Los alfileres largos y delgados se enfrentan a enormes fuerzas puras. Un pasador central mal soportado se doblará bajo esta presión. Esta flexión da como resultado agujeros descentrados o herramientas completamente rotas dentro de la prensa. Los ingenieros mitigan esto cumpliendo estrictas relaciones longitud-diámetro (L/D). También utilizan pasadores escalonados o funciones de cavidad entrelazadas para anclar la punta de forma segura.

Un error de cálculo de la contracción térmica arruina la precisión dimensional. Todos los polímeros se encogen a medida que se enfrían dentro del molde. Los plásticos semicristalinos se encogen mucho más que los plásticos amorfos. El plástico literalmente agarra firmemente el lado del núcleo a medida que se reduce su volumen. Si los ingenieros no logran calcular con precisión la tasa de contracción del polímero específico, las piezas se unen agresivamente al núcleo. No pasarán por completo las pruebas de control de calidad dimensional. Los fabricantes de herramientas deben escalar la cavidad del molde a un tamaño mayor que la pieza final para adaptarse a esta contracción inevitable.

La tensión de eyección afecta fuertemente al lado B. Empujar una pieza de plástico caliente y ligeramente blanda para separarla de un núcleo de acero requiere una fuerza mecánica sustancial. Si los pasadores expulsores están mal colocados, concentran la tensión en áreas pequeñas. Esto provoca una deformación distinta de la pieza o un blanqueamiento visible por tensión. Este riesgo se mitiga utilizando pasadores eyectores más grandes. Alternativamente, el uso de placas extractoras personalizadas distribuye la fuerza de expulsión de manera uniforme en todo el perímetro de la pieza. Esto garantiza que la pieza conserve su integridad estructural cuando cae de la prensa.

Selección de su socio de moldeo por inyección

La transición de un archivo CAD digital a un molde de acero físico requiere una confianza inmensa. La evaluación de posibles socios fabricantes requiere un enfoque estructurado. Debe mirar más allá de las capacidades básicas y examinar su metodología de ingeniería.

  1. Exija transparencia de DFM: un socio confiable siempre proporciona un informe de DFM por adelantado. Este documento debe detallar las líneas de separación propuestas, las ubicaciones de las puertas y el análisis del borrador. Debe mostrar la ubicación exacta del pasador central antes de cortar cualquier acero. Esta transparencia evita costosos rediseños posteriores.

  2. Evaluar las capacidades de herramientas internas: determine si el fabricante mecaniza el núcleo y la cavidad directamente internamente. Las herramientas subcontratadas introducen retrasos en la comunicación. Las herramientas internas generalmente ofrecen una resolución de problemas mucho más rápida. También estrecha los circuitos de control de calidad entre los operadores de CNC y los técnicos de moldeo.

  3. Verifique el soporte del ciclo de vida: el mantenimiento del molde no es negociable para lograr el éxito a largo plazo. Busque proveedores que ofrezcan programas continuos de mantenimiento de moldes. Deben garantizar un número específico de disparos en función de la clase de acero. Además, verifique que tengan políticas claras y escritas con respecto a la propiedad y transferibilidad de las herramientas.

  4. Evalúe los protocolos de garantía de calidad: pregunte cómo verifican la precisión dimensional. Los socios de Superior utilizan máquinas de medición por coordenadas (MMC) para comprobar el molde de acero y las piezas de plástico del primer artículo.

Seleccionar un socio basándose únicamente en cotizaciones iniciales de herramientas a menudo genera malos resultados económicos a largo plazo. Céntrese completamente en su rigor de ingeniería y estrategias de prevención de defectos.

Conclusión

La ingeniería precisa del núcleo y la cavidad sigue siendo el factor definitivo en el éxito del moldeo por inyección. El diseño espacial adecuado dicta la calidad de la pieza final, elimina las rebabas y optimiza los ciclos de enfriamiento. El uso estratégico de componentes internos mantiene baja la complejidad general del molde y manejables los costos de herramientas. Abordar los ángulos de desmoldeo y la contracción desde el principio evita defectos graves en la línea de producción.

La transición exitosa del diseño de un prototipo a la producción en masa de gran volumen requiere un socio de fabricación que dependa completamente de prácticas DFM basadas en evidencia. Las metodologías de herramientas transparentes garantizan que su inversión de capital genere un molde duradero y altamente eficiente.

Dé el siguiente paso para validar el diseño de su producto. Cargue su archivo CAD hoy para obtener un análisis DFM completo. Recibirá recomendaciones detalladas sobre el diseño de núcleos y cavidades junto con cotizaciones precisas de herramientas.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre un núcleo y una cavidad en el moldeo por inyección?

R: La cavidad es la mitad cóncava y estacionaria del molde que da forma al exterior de la pieza. El núcleo es la mitad convexa y móvil que da forma al interior y empuja la pieza fuera del molde.

P: ¿Cuándo se debe utilizar un pasador central en el diseño de moldes?

R: Se debe utilizar un pasador central cuando una pieza requiere orificios, canales o huecos internos precisos que sean paralelos a la línea de dibujo. Es una alternativa rentable a los complejos mecanismos de moldeo.

P: ¿Cómo afecta la longitud del pasador central a la calidad de la pieza?

R: Los pasadores de núcleo excesivamente largos son susceptibles a desviarse debido a la presión del plástico fundido, lo que puede provocar agujeros descentrados o herramientas rotas. Los ingenieros deben cumplir estrictas relaciones entre longitud y diámetro para mantener la estabilidad.

P: ¿Cómo evitan los fabricantes la formación de chispas entre el núcleo y la cavidad?

R: La rebaba se evita mediante el uso de mecanizado CNC y EDM de alta precisión para garantizar que las superficies de contacto (línea de separación) del núcleo y la cavidad se cierren con una tolerancia cercana a cero, junto con una fuerza de sujeción adecuadamente calibrada durante la inyección.
