¿Cuáles son los componentes clave de un molde para gorra deportiva?

Un molde de tapa deportiva es un sistema de moldeo por inyección de precisión de múltiples cavidades compuesto por ocho grupos de componentes estructurales y funcionales esenciales: el colector de canal caliente y el sistema de compuerta de válvula de precisión, inserciones de acero de núcleo y cavidad diseñadas con aleaciones de alta dureza resistentes a la corrosión, núcleos de colapso mecánico de múltiples etapas o mecanismos hidráulicos de desatornillado para la formación de roscas internas, núcleos deslizantes en ángulo especializados para tapas abatibles con bisagras, canales de enfriamiento conformes continuos, conjuntos de placa extractora y obturador de aire de expulsión múltiple, Pilares de alineación guiados con precisión con bloqueos cónicos y placas de casquillo guía resistentes al desgaste. Juntos, estos componentes de ingeniería facilitan la producción a alta velocidad y sin defectos de cierres de moldes para gorras deportivas con bisagras o de varias piezas con alta repetibilidad de ciclo y control de tolerancia microscópica.

De un vistazo

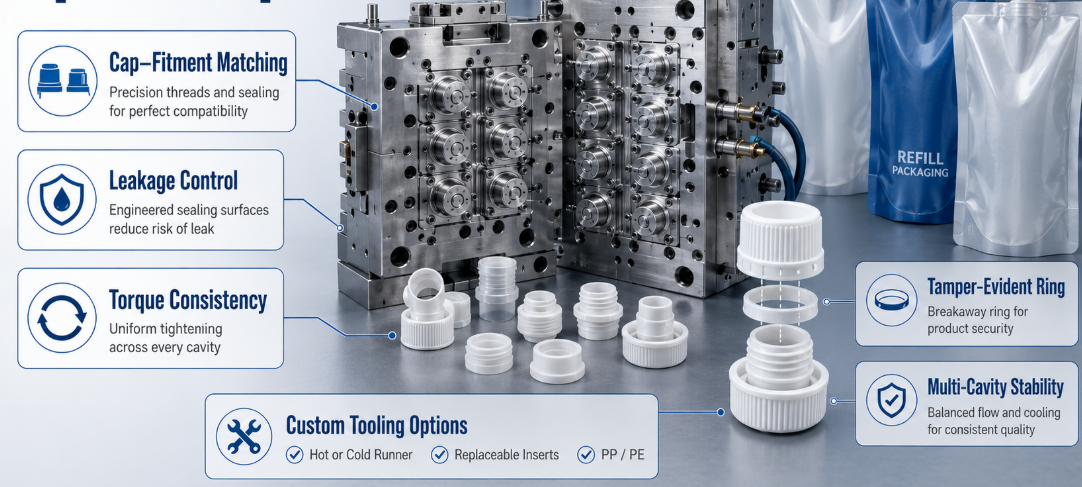

Introducción a la arquitectura de herramientas de moldes para gorras deportivas

La arquitectura de herramientas de moldes para tapas deportivas representa el pináculo de la ingeniería de moldes de inyección de múltiples cavidades de alta velocidad diseñada para cierres dispensadores de líquidos complejos.

Los cierres funcionales modernos, especialmente los utilizados en hidratación deportiva, bebidas funcionales y alimentos líquidos exprimibles, exigen una consistencia dimensional e integridad estructural excepcionales. Un molde para gorra deportiva debe formar simultáneamente roscas internas intrincadas, perfiles de labios de sellado a prueba de fugas, boquillas de extracción ergonómicas y bandas a prueba de manipulaciones mientras opera en tiempos de ciclo inferiores a seis segundos. Lograr esta eficiencia requiere una arquitectura de acero intrincadamente equilibrada que maneje presiones extremas de fusión, un rápido intercambio térmico y movimientos mecánicos continuos de alta frecuencia a lo largo de millones de ciclos.

El diseño estructural general de un molde para gorra deportiva se basa en un chasis multiplaca de alta resistencia configurado con disposiciones de alta cavitación, como 16, 32, 48 o 64 cavidades. Cada cavidad funciona como un microambiente independiente donde se inyecta resina plástica, generalmente polietileno o polipropileno de alta densidad, a altas presiones. Para garantizar un funcionamiento perfecto, las herramientas integran mecanismos de guía de alta precisión que evitan la desalineación radial entre el núcleo y las mitades de la cavidad hasta tolerancias submicrónicas, eliminando la formación de rebabas a lo largo de las zonas de sellado críticas.

Además, los requisitos de fabricación contemporáneos exigen sistemas de producción flexibles que puedan manejar una geometría de pico personalizada y diferentes dimensiones de acabado de cuello. Los ingenieros de herramientas integran con frecuencia insertos de cavidades modulares e intercambiables en bases de moldes estandarizadas. Los propietarios de marcas industriales que buscan soluciones de embalaje personalizadas a menudo especifican configuraciones especializadas, como un molde de tapa de pico de alta eficiencia diseñado para accesorios de bolsas recargables, para garantizar una estanqueidad absoluta y una resistencia al estallido uniforme en diferentes temperaturas ambientales.

Conjuntos de sistema de canal caliente y compuerta de válvula

El sistema de canal caliente y el conjunto de compuerta de válvula entregan polímero fundido térmicamente homogéneo directamente en cada cavidad sin generar residuos de canal ni vestigios de compuerta.

En operaciones de moldes para gorras deportivas con alta cavitación, el equilibrio térmico natural a través del colector de rodadura es fundamental. El polímero fundido debe recorrer una distancia idéntica y experimentar caídas de presión e historiales de corte idénticos desde la boquilla de la máquina hasta cada compuerta de cavidad individual. Los colectores de canal caliente diseñados para herramientas de moldeo de tapas deportivas utilizan canales de flujo internos de ánima lisa sin ángulos agudos ni zonas muertas, lo que evita el estancamiento del material, la degradación térmica y los retrasos en el cambio de color durante los ciclos de producción.

La tecnología de compuerta de válvula representa el estándar de la industria para sistemas de moldes para gorras deportivas. Los pasadores de válvula accionados neumática o hidráulicamente se abren físicamente durante la fase de inyección y sellan al ras contra el orificio antes de la apertura del molde. Este sellado mecánico elimina hilos, babas y restos de compuerta que sobresalen, creando un acabado de superficie suave esencial para el plano de sellado superior de una boquilla deportiva o un accesorio para bolsa de líquido. Las agujas de las válvulas están fabricadas con aceros endurecidos de alta velocidad o aleaciones de titanio y, a menudo, cuentan con revestimientos de baja fricción para resistir el desgaste bajo el flujo de resina abrasiva.

El control térmico dentro del sistema de canal caliente se mantiene mediante calentadores de cartucho localizados y termopares independientes asignados a cada punta de boquilla. El control preciso de la temperatura dentro de un margen estricto evita el sobrecalentamiento localizado, que provoca la degradación de la resina, y los puntos fríos, que inducen disparos cortos o concentraciones de tensión interna en el cierre moldeado.

Metalurgia y insertos de acero para núcleos y cavidades

Los insertos de acero del núcleo y de la cavidad forman el límite de forma del cierre, lo que requiere una dureza suprema, una capacidad de pulido superior y excelentes propiedades de transferencia térmica.

Las inserciones de la cavidad definen la apariencia cosmética externa, los logotipos de la marca, las moletas de agarre y la geometría de las bisagras de la gorra deportiva, mientras que las inserciones del núcleo forman la geometría de la rosca interna, los manguitos de sellado del tapón y los conductos internos de flujo de líquido. Debido a que los componentes del molde de tapa deportiva se someten a millones de ciclos de inyección y expulsión anualmente bajo presiones de sujeción que superan los cientos de toneladas, seleccionar la composición metalúrgica óptima es fundamental para la vida útil de la herramienta y el control dimensional.

Los aceros para herramientas de primera calidad, como AISI S136, Stavax ESR o acero inoxidable refundido al vacío 1.2083, son estándar para los insertos de moldes para gorras deportivas. Estos materiales ofrecen un alto contenido de cromo para una resistencia superior a la corrosión contra aditivos agresivos o pigmentos masterbatch, junto con una excelente capacidad de pulido hasta un acabado de espejo SPI A1. El alto pulido de la superficie de la cavidad garantiza una liberación suave de la pieza y evita marcas de arrastre en la superficie cosmética. La alta resistencia al desgaste se logra mediante procesos de tratamiento térmico controlados, endureciendo los aceros de inserción a 52-54 HRC.

Además de la selección del acero, los recubrimientos de ingeniería de superficies desempeñan un papel importante en la longevidad de los componentes del molde para gorras deportivas. Los recubrimientos de nitruro de titanio, carbono tipo diamante y nitruro de cromo aplicados mediante deposición física de vapor reducen significativamente los coeficientes de fricción en las superficies deslizantes del núcleo, reducen la adherencia de la resina y protegen las esquinas finas y afiladas de los perfiles de rosca contra el microdesgaste durante campañas de producción prolongadas.

Mecanismos para formar roscas y desenroscar

Los mecanismos de formación y desenroscado de roscas liberan las roscas internas y las características del labio de retención continuo sin dañar la geometría plástica durante la expulsión.

Las gorras deportivas requieren una fijación roscada segura a los cuellos de las botellas o accesorios de bolsa flexible para resistir la presión interna y las tensiones de transporte. Dependiendo del diseño de la rosca de la tapa (continua, interrumpida o de inicio múltiple), el molde de la tapa deportiva debe integrar una actuación mecánica dinámica para liberar la rosca moldeada antes de la expulsión de la pieza. Se utilizan dos métodos principales de ingeniería mecánica: redes de engranajes de desatornillado dinámico y conjuntos de núcleos de expansión/colapso.

Los sistemas de desatornillado dinámico emplean transmisiones de piñón y cremallera rectificadas con precisión, motores hidráulicos o husillos de bolas servoaccionados integrados dentro de la base del molde. A medida que se abre el molde, el sistema de accionamiento hace girar los insertos internos del núcleo mientras una placa extractora de expulsión avanza con un paso correspondiente. Este movimiento helicoidal sincronizado desenrosca el pasador central de la tapa sin provocar deformación mecánica ni rozamiento de la rosca. Los diseños de moldes para gorras deportivas de alta precisión utilizan servomotores de circuito cerrado para controlar el tiempo de rotación y la orientación angular hasta fracciones de grado.

Para tapas con roscas interrumpidas o crestas de retención internas segmentadas, los núcleos de colapso mecánico ofrecen una alternativa más rápida. Un pasador central se retrae durante la apertura del molde, lo que permite que los segmentos externos del núcleo colapsen hacia adentro radialmente. Este colapso hacia adentro despeja la profundidad de la cresta de la rosca interna, lo que permite que la pieza se retire linealmente hacia adelante sin rotación. Los núcleos colapsados ​​eliminan la mecánica de rotación, lo que reduce los tiempos totales de ciclo hasta en un 25 por ciento.

Componentes de acción lateral deslizante y bisagra abatible

Los componentes de acción lateral con bisagras abatibles y deslizadores forman características socavadas complejas, bisagras con resorte de mariposa y pestillos ergonómicos para el pulgar que utilizan movimientos mecánicos sincronizados.

Las tapas deportivas abatibles de una sola pieza cuentan con una bisagra viva integrada que conecta el cuerpo del cierre de la base con la tapa de sellado. La creación de esta delgada red de flexión junto con cortes laterales funcionales requiere bloques deslizantes de acción lateral complejos y mecanismos de elevación en ángulo dentro de la placa de cavidad del molde de la gorra deportiva. Estos elementos mecánicos se mueven perpendicularmente o en ángulo con respecto a la dirección de apertura del molde principal para liberar la geometría plástica socavada.

Los deslizadores mecánicos son accionados por pasadores guía en ángulo de alta resistencia durante la carrera de apertura del molde. A medida que la placa central se mueve hacia atrás, el pasador angular fuerza el conjunto deslizante hacia afuera a lo largo de las placas de desgaste endurecidas. Los bloques de talón mecánicos de precisión bloquean de forma segura los controles deslizantes en su lugar durante la inyección de resina a alta presión, evitando que el molde se desintegre a lo largo de la línea de separación. Para tapas abatibles complejas con cortes profundos, cilindros hidráulicos o actuadores neumáticos compactos accionan las acciones laterales del deslizador de forma independiente, lo que permite una sincronización precisa antes de la separación del molde.

La creación de bisagras confiables y duraderas requiere una alta precisión en las dimensiones de las herramientas para las cavidades de las bisagras. La junta de acero que forma la bisagra viva suele tener un espesor de sólo 0,25 mm a 0,35 mm. Los insertos de núcleo y cavidad en esta unión deben presentar un control dimensional excepcional y un pulido de espejo para permitir el flujo laminar del polímero, eliminando las líneas de soldadura que podrían causar fallas por fatiga de la bisagra durante el uso. Los fabricantes que se especializan en envases flexibles con frecuencia obtienen herramientas especializadas, como un molde de tapa con pico personalizado para envases recargables, con el fin de mantener una alta integridad estructural en los pasos de cierre de la tapa a alta velocidad.

Canales de enfriamiento conformado y gestión térmica

Los canales de enfriamiento conformes siguen la geometría tridimensional de la cavidad de la tapa, disipando el calor de manera uniforme para maximizar la eficiencia del ciclo y evitar la deformación.

La gestión térmica es el factor más crítico para controlar los tiempos de ciclo y la estabilidad dimensional en operaciones de moldes para tapas deportivas con alta cavitación. El enfriamiento del polímero representa más del 60 por ciento del tiempo total del ciclo de inyección. Los canales de enfriamiento tradicionales con perforación recta no pueden acceder a la geometría curva, a los núcleos de los picos profundos o a las zonas de rosca interna, lo que genera acumulación de calor localizada, contracción desigual, deformación por ovalidad y tiempos de ciclo prolongados.

Las modernas herramientas de moldeo para gorras deportivas utilizan tecnología de fabricación aditiva impresa en 3D para incorporar canales de enfriamiento conformes en las cavidades y los insertos del núcleo. La sinterización directa por láser de metal crea rutas de enfriamiento suaves y curvas a milímetros de la superficie del molde, coincidiendo con los contornos de la punta del pico, el perfil de la rosca y la pared exterior. Combinado con unidades de control de temperatura de agua de alto flujo que funcionan a altos caudales turbulentos, el enfriamiento conformado reduce las temperaturas centrales de manera rápida y uniforme.

En pasadores de núcleo de pico estrecho donde los canales internos de agua conformados están limitados por el espacio físico, se utilizan aleaciones de cobre de alta conductividad térmica. Las aleaciones de cobre-berilio y cobre-níquel-silicio transfieren el calor desde la punta del núcleo hasta cuatro veces más rápido que los aceros inoxidables estándar. Los núcleos de cobre encajados a presión o los circuitos de tubos deflectores internos garantizan una rápida extracción de calor de los núcleos ciegos profundos, eliminando marcas de hundimiento y defectos de tensión interna.

Principio de eficiencia térmica : Mantener un flujo de agua de refrigeración turbulento (número de Reynolds superior a 4000) dentro de los canales conformes 3D reduce la resistencia térmica en el límite del acero, lo que reduce los tiempos de ciclo parcial entre un 15 y un 30 por ciento y, al mismo tiempo, evita la falta de redondez de la ovalidad de la tapa.

Sistemas de eyección y placas extractoras asistidas por aire

Los sistemas de expulsión combinan placas extractoras mecánicas y válvulas neumáticas asistidas por aire para liberar las delicadas estructuras de las gorras deportivas de manera limpia sin causar marcas cosméticas.

Una vez que el polímero se ha enfriado por debajo de su temperatura de deflexión térmica, el molde de la gorra deportiva debe liberar la pieza moldeada instantáneamente sin distorsionar los delicados labios de sellado, las bandas a prueba de manipulaciones o las bisagras vivas. Los pasadores eyectores estándar rara vez son suficientes para gorras deportivas porque la presión localizada del pasador puede perforar paredes delgadas o dejar imperfecciones cosméticas visibles en las superficies de sellado funcionales. En cambio, las herramientas para moldear gorras deportivas se basan en placas extractoras mecánicas y válvulas asistidas por aire integradas.

Una placa extractora es una placa de acero endurecido de cobertura total contorneada para coincidir con el borde perimetral de la tapa. Impulsada por varillas eyectoras mecánicas o cilindros hidráulicos de doble efecto, la placa extractora avanza hacia adelante, haciendo contacto con todo el borde inferior de la tapa simultáneamente. Esta fuerza de empuje uniforme desprende el cierre suavemente del pasador del núcleo interno sin inclinarlo ni concentrar tensiones localizadas. Las superficies de la placa extractora están rectificadas con precisión para mantener espacios de deslizamiento ajustados con los vástagos del núcleo, evitando la penetración de rebabas.

Para eliminar la presión de vacío creada entre el núcleo interno y la tapa durante la expulsión rápida hacia adelante, se integran válvulas de asiento de aire en las puntas del núcleo. El aire comprimido se inyecta a través de válvulas de asiento de microespacio simultáneamente con la carrera de avance de la placa extractora. Este colchón de aire rompe el sello de vacío, haciendo flotar la pieza fuera del núcleo suavemente y acelerando la gravedad o la recolección de piezas asistida por robot.

Alineación de moldes, ventilación y base de molde estructural

La base estructural del molde proporciona rigidez mecánica, alineación de la cavidad submicrónica y microventilación para evitar marcas de quemaduras y formación de rebabas.

La base estructural de un molde para gorra deportiva con alta cavitación es una base de molde de acero resistente y con alivio de tensiones, que generalmente se fabrica con placa de acero preendurecido P20, 1.2311 o 1.2312. La base del molde debe soportar fuerzas de sujeción que oscilan entre 200 y 500 toneladas métricas sin flexionarse ni desplazarse. La flexión provoca una deflexión microscópica de la placa durante la inyección a alta presión, lo que produce rebabas en la línea de separación, espesores de pared desiguales y desgaste acelerado de la herramienta.

Para mantener el registro entre el lado estacionario y el lado móvil hacia abajo con una precisión submicrónica, las bases de moldes para gorras deportivas utilizan pasadores guía guiados de precisión de cuatro esquinas con casquillos de bronce autolubricantes, complementados con cierres cónicos laterales de alta resistencia. Los bloques entrelazados cónicos montados en los cuatro lados de las placas del molde se acoplan antes de la entrada del núcleo y la cavidad, absorbiendo las cargas laterales generadas durante el flujo asimétrico de resina o el movimiento de múltiples deslizadores.

La ventilación de aire es otro elemento crítico integrado en las líneas de separación de la cavidad y los pasadores centrales. A medida que el plástico fundido llena la cavidad a altas velocidades, el aire atrapado debe escapar instantáneamente. Sin una ventilación adecuada, el gas atrapado se comprime, provocando marcas de quemaduras inducidas por el calor, disparos cortos o líneas de soldadura débiles. Los canales de microventilación en un molde para gorra deportiva se rectifican a profundidades de 0,015 mm a 0,025 mm, lo que permite que el aire se ventile libremente y al mismo tiempo evita que la resina plástica se filtre y genere rebabas. Los equipos de adquisiciones que especifican herramientas para líneas de envasado automatizadas de alta velocidad a menudo requieren implementaciones especializadas, incluido un molde de tapa con pico dedicado para bolsas con pico con ventilación de tolerancia estricta para garantizar cero fugas en líneas de llenado de líquidos de alta velocidad.

Directrices técnicas de mantenimiento y optimización de herramientas.

Un programa de mantenimiento preventivo preserva las tolerancias de precisión, previene el desgaste prematuro de los componentes y maximiza el tiempo de actividad operativa.

Los sistemas de moldes para gorras deportivas de alta cavitación funcionan bajo tensión mecánica continua. La implementación de un programa de mantenimiento estructurado garantiza una alta eficiencia de producción en millones de ciclos.

1. Protocolo diario de inspección y limpieza

   Al final de cada turno de producción, limpie las superficies de separación de las cavidades, las guías deslizantes y los pasadores guía con paños de microfibra limpios y un solvente no corrosivo. Inspeccione las ranuras de microventilación para detectar acumulación de residuos de resina, lo que restringe la liberación de aire y provoca quemaduras de gas localizadas. Limpie los residuos de gas utilizando raspadores de latón suave o limpiadores en aerosol especializados, evitando herramientas abrasivas que puedan dañar los bordes de acero pulido.

2. Gestión de lubricación y desgaste de placas

   Aplique grasas sintéticas sin sangrado para altas temperaturas a los pasadores angulares, las guías deslizantes y las guías de expulsión mecánica. Evite engrasar demasiado cerca de los insertos de la cavidad, ya que la migración del lubricante hacia la cavidad del molde provoca contaminación de las piezas, manchas en la superficie y grietas por tensión en las tapas de poliolefina. Inspeccione periódicamente las placas de desgaste de bronce y los elementos guía recubiertos con DLC para detectar signos de rayaduras o patrones de desgaste desiguales.

3. Calibración y cuidado del sistema de canal caliente

   Supervise continuamente las lecturas del termopar de canal caliente para detectar variaciones en el calentamiento. Realice verificaciones periódicas de resistencia en las bandas del calentador para detectar la degradación antes de que ocurra una falla en el calentador. Durante las paradas de producción, implemente rutinas de purga utilizando compuestos de purga termoestables para eliminar los colorantes y evitar la carbonización dentro de los canales de flujo.

4. Limpieza ultrasónica y desincrustación de canales conformados

   Desarme periódicamente los bloques de inserción del núcleo y la cavidad para realizar una limpieza profunda en baños de solventes ultrasónicos para eliminar la acumulación de aditivos rebeldes. Lave los circuitos de enfriamiento conformados internos con soluciones desincrustantes ácidas suaves para eliminar la cal, el óxido y los depósitos minerales, asegurando la máxima eficiencia de transferencia de calor y un rendimiento térmico uniforme.

Consejo de mantenimiento : implemente un contador de ciclos de molde digital y alertas de mantenimiento preventivo automatizadas cada 250 000 ciclos para inspeccionar el desgaste de la aguja de la compuerta de la válvula, reemplazar los sellos neumáticos y recalibrar las posiciones de desatornillado del servomotor antes de que la deriva mecánica provoque una desviación dimensional de la pieza.

Conclusión y resumen de ingeniería

Un molde para gorra deportiva es un sistema de fabricación avanzado y altamente integrado en el que la termodinámica de canal caliente, la metalurgia de precisión, las acciones laterales mecánicas de múltiples ejes, los circuitos de enfriamiento térmico rápido y los componentes de expulsión de alta velocidad trabajan en sincronía precisa. Cada componente individual, desde la aguja de compuerta de la válvula en el sistema de canal caliente hasta los canales de enfriamiento conformes 3D y la mecánica dinámica de desatornillado, desempeña un papel esencial en la definición de la calidad de las piezas, la estabilidad dimensional y los tiempos del ciclo de producción. Al comprender estos componentes principales, seleccionar materiales de alta calidad y aplicar estrictos protocolos de mantenimiento, los fabricantes de cierres de gran volumen pueden lograr una producción confiable y sin defectos que cumpla con los exigentes estándares globales de envasado de líquidos.
