Por qué un inserto de molde de repuesto puede coincidir con el dibujo pero aún así no se ajusta al molde en funcionamiento
Un prospecto de repuesto no siempre es una simple copia. El dibujo puede describir el diseño original, mientras que el molde en funcionamiento puede ya incluir desgaste, ajustes previos y cambios específicos de la cavidad.
El nuevo inserto coincidía con el dibujo.
Pero cuando llegó al cuarto de herramientas, todavía necesitaba ser ajustado antes de que el molde pudiera volver a producirse.
Esta situación es frustrante porque el componente puede tener las dimensiones correctas como pieza aislada. El verdadero problema es que un inserto de repuesto no funciona de forma aislada. Debe coincidir con la condición actual de un molde existente.
Durante la producción a largo plazo, la cavidad, la cavidad, las superficies de cierre, las características de ubicación y los componentes acoplados pueden cambiar. El pulido manual, los trabajos de reparación previos o el ajuste específico de la cavidad también pueden alejar el ajuste real del dibujo original.
La pregunta de ingeniería no es sólo: '¿El inserto coincide con el dibujo?'. También es: '¿Qué necesita el molde en funcionamiento hoy en día?'
Por qué el dibujo por sí solo puede no ser suficiente
El dibujo original sigue siendo una referencia importante, pero es posible que no muestre todo lo que ha sucedido desde que el molde entró en producción.
Un inserto de reemplazo puede requerir una revisión adicional cuando:
- . La cavidad del inserto se ha desgastado durante tiradas de producción largas;
- el inserto original se colocó manualmente durante el montaje;
- una cavidad ha sido reparada de manera diferente a las demás;
- la superficie de cierre o de asiento ha sido pulida o corregida;
- el componente acoplado también ha cambiado debido al desgaste;
- las referencias de los datos originales no son claras en la parte antigua;
- el reemplazo debe encajar sin trabajo adicional en el banco.
Estas condiciones no significan automáticamente que el dibujo sea incorrecto. Significan que el dibujo y la condición actual del molde deben revisarse juntos.
Cinco riesgos de ajuste que los compradores deben comprobar antes de realizar el pedido
1. Ropa de bolsillo existente
Se puede fabricar un nuevo inserto al tamaño nominal del dibujo mientras la cavidad en el molde en funcionamiento ya ha cambiado. El desgaste, la corrosión, la remoción repetida o los trabajos de reparación previos pueden afectar el asiento y la alineación.
Los compradores deben aclarar si el nuevo inserto debe seguir el diseño original o coincidir con la condición actual del bolsillo.
2. Montaje manual previo
Algunos insertos se ajustan a mano durante el montaje del molde o la corrección de prueba. Si ese historial no se registra, el encarte antiguo puede contener cambios locales que no aparecen en el dibujo.
Por lo tanto, copiar sólo las dimensiones nominales puede reproducir el diseño sin reproducir el ajuste real.
3. Variación específica de la cavidad
En un molde de múltiples cavidades, una cavidad puede tener diferente desgaste, historial de reparación o comportamiento de defecto. Una pieza de repuesto que sea correcta para la cavidad 3 puede no ser adecuada para la cavidad 11.
La identificación de la cavidad debe tratarse como parte del requisito técnico, no sólo como una etiqueta de embalaje.
4. Relaciones de datos poco claras
Las dimensiones críticas sólo son significativas cuando la referencia de medición es clara. Si el proveedor mide a partir de un dato mientras el cuarto de herramientas ajusta la pieza desde otra superficie, ambas partes pueden creer que la pieza es correcta pero aun así ven un problema de ensamblaje.
La RFQ debe identificar la superficie del asiento, la característica de ubicación, el área de cierre y los datos funcionales utilizados para la inspección.
5. No se identifican las superficies funcionales
No todas las superficies tienen el mismo efecto sobre el rendimiento del molde. Una dimensión exterior no crítica puede permitir más libertad, mientras que una superficie de cierre, relacionada con el sellado, un perfil de rosca o un área de formación de cavidades puede requerir un control más estricto.
Marcar las superficies funcionales ayuda al proveedor a centrar el mecanizado y la inspección en las características que afectan el ajuste, el control de rebabas, el desprendimiento y la consistencia de la pieza moldeada.
Qué deben enviar los compradores con una solicitud de cotización de inserto de reemplazo
Una solicitud de cotización de inserto de repuesto útil debe explicar tanto el componente como la condición del molde que lo rodea.
| Información | por qué es importante |
|---|---|
| Dibujo original en 2D. | Define dimensiones nominales, tolerancias, datos de referencia, requisitos de materiales y superficies. |
| Archivo CAD 3D | Ayuda a revisar la geometría, el acceso al mecanizado y la relación entre las funciones de conformado. |
| Inserto antiguo o fotografías claras. | Muestra desgaste, pulido, desperfectos y montajes previos que pueden no aparecer en el dibujo. |
| Número de cavidad o posición | Conecta la pieza de repuesto a la ubicación correcta en un molde de múltiples cavidades. |
| Información del componente de acoplamiento | Ayuda a revisar el ajuste real en lugar de tratar el inserto como una pieza aislada. |
| Fotos de defectos | Muestra si el problema actual implica rebabas, adherencia, desgaste, desviación dimensional u otro síntoma de producción. |
| Material y dureza | Soporta planificación de procesos, revisión de desgaste y compatibilidad con el molde existente. |
| Dimensiones CTQ y superficies funcionales. | Identifica las áreas que requieren control de inspección y mecanizado enfocado. |
| Registros de inspección existentes | Proporciona una referencia para mediciones anteriores, diferencias de cavidades e historial de reemplazo. |
| Margen de ajuste manual | Aclara si el componente debe ser intercambiable o si se espera su instalación final en el banco. |
Para obtener una lista de verificación de cotizaciones más amplia que cubra dibujos, materiales, tolerancias y requisitos de inspección, revise la lista de verificación de RFQ de componentes de moldes personalizados..
¿El nuevo inserto debe seguir el dibujo o el molde existente?
Esta suele ser la decisión más importante en un proyecto de reemplazo.
Generalmente hay tres direcciones posibles:
| Dirección de reemplazo | Cuándo puede ser adecuado | Principal riesgo a revisar |
|---|---|---|
| Sigue el dibujo original. | Se controla el estado del molde y el diseño original sigue siendo el estándar aprobado. | Es posible que la cavidad móvil o el componente acoplado ya no coincida con la condición original. |
| Copia el inserto antiguo | La pieza antigua contiene correcciones de ajuste necesarias que no están documentadas en ningún otro lugar. | El desgaste o el daño pueden copiarse en el nuevo componente. |
| Revisar ambos y definir un reemplazo corregido. | El comprador puede proporcionar dibujos, piezas antiguas, información sobre cavidades y requisitos funcionales. | El cambio debe documentarse para que futuros reemplazos sigan la misma referencia. |
La tercera ruta a menudo proporciona el control más claro a largo plazo, pero requiere que el comprador y el proveedor acuerden qué dimensiones representan la intención del diseño y qué dimensiones representan la condición actual del molde.
La inspección debe seguir el riesgo de ajuste
Un informe dimensional completo es útil sólo cuando mide las características que controlan el ajuste y la función.
Dependiendo del componente, la inspección puede centrarse en:
- altura del asiento y ajuste de bolsillo;
- posición de referencia a característica de formación;
- relación de superficie de cierre o separación;
- concentricidad o alineación con un componente de acoplamiento;
- geometría de rosca, relacionada con el sellado o que forma cavidades;
- comparación de cavidades numeradas en un juego de repuesto;
- requisitos de material, dureza y acabado superficial.
La CMM u otra inspección dimensional pueden documentar características críticas, pero el plan de inspección debe acordarse antes de la fabricación. Medir muchas dimensiones no críticas no reemplaza una estrategia de ajuste clara.
RFQ incompleta frente a RFQ centrada en el ajuste
| Solicitud incompleta | Solicitud centrada en el ajuste |
|---|---|
| Haga un inserto de repuesto según el dibujo adjunto. | Revise un inserto de cavidad de reemplazo para la cavidad 8. Se adjuntan el dibujo original, el inserto antiguo, las fotografías de los bolsillos, las fotografías de los defectos y el registro de inspección. El nuevo inserto debe encajar sin corrección de banco adicional. |
| La parte antigua está desgastada. Por favor cópielo. | La pieza antigua contiene desgaste en la superficie de cierre. Compare la pieza antigua con el dibujo original y confirme qué dimensiones deben seguir el diseño y cuáles requieren una revisión del molde actual. |
| Necesitamos el mismo inserto para todas las cavidades. | Confirme si un diseño intercambiable es adecuado para todas las cavidades. Se incluyen las identificaciones de las cavidades y los registros de mediciones disponibles para comparar. |
Cómo SENLAN revisa un inserto de molde de repuesto
SENLAN revisa los componentes de reemplazo del molde a partir de la relación entre el dibujo, la pieza antigua y la condición del molde en funcionamiento.
Dependiendo de la información disponible, la revisión puede cubrir:
- versión de dibujo y referencias de datos;
- desgaste del inserto antiguo y marcas de ajuste anteriores;
- identificación de cavidad o posición;
- componente de acoplamiento y condición del bolsillo;
- requisitos de material, dureza y superficie;
- Dimensiones CTQ y superficies funcionales;
- ruta de mecanizado y alcance de inspección;
- expectativas de intercambiabilidad o ajuste manual.

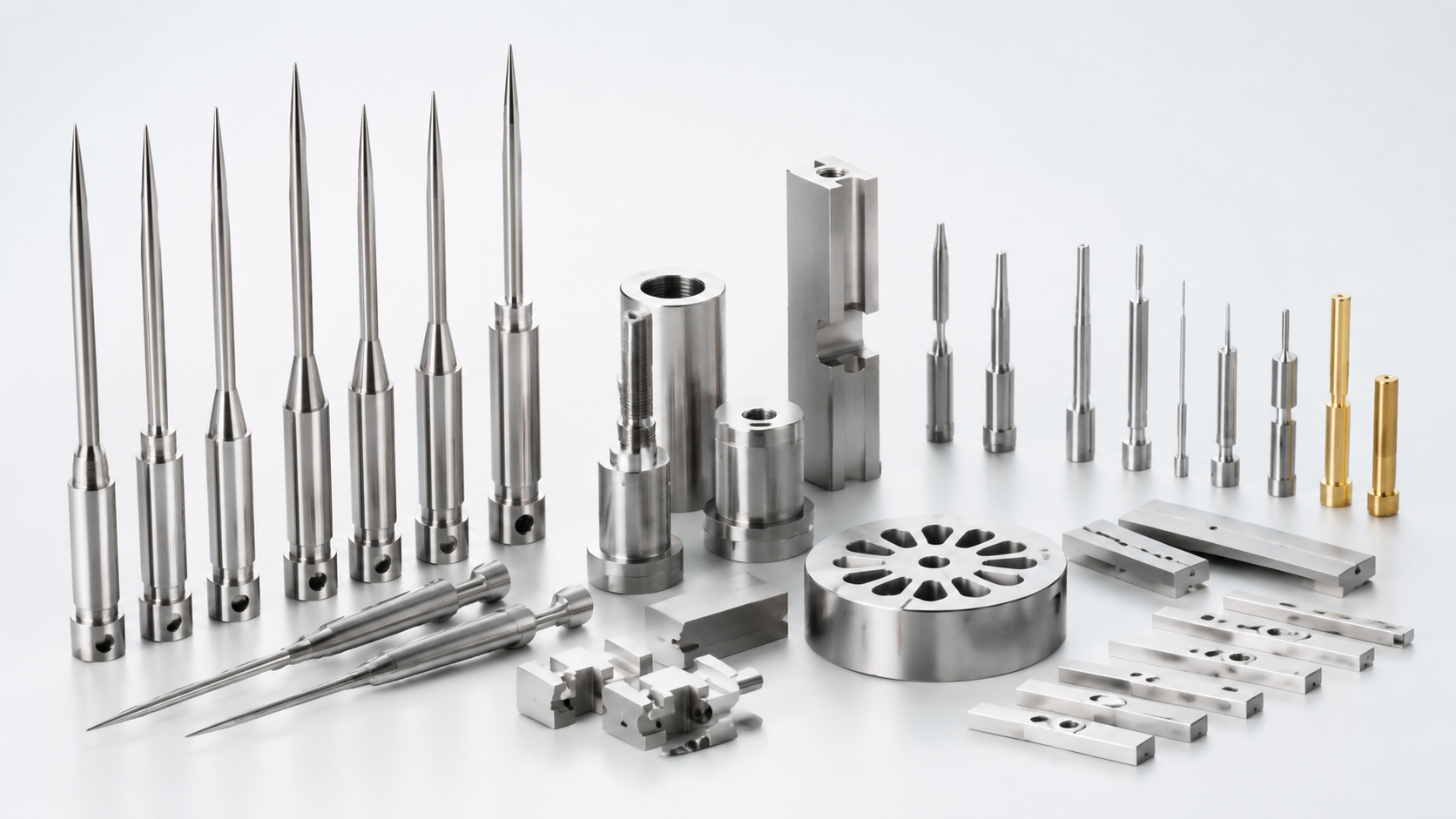

Los tipos de componentes relacionados están disponibles en la página de componentes de moldes personalizados..
Solicite una revisión del inserto de reemplazo
Envíe el dibujo, inserto antiguo o fotografías, número de cavidad, material, dureza, dimensiones CTQ, superficies funcionales, problema actual del molde y requisitos de inspección.
SENLAN puede revisar si el reemplazo debe seguir el dibujo original, la condición actual del molde o una corrección documentada acordada antes de la fabricación.
Preguntas frecuentes
¿Por qué un inserto de repuesto puede coincidir con el dibujo pero aún así no encaja?
El molde en funcionamiento puede incluir desgaste de las cavidades, ajuste manual previo, historial de reparaciones o variación específica de la cavidad que no se muestra en el dibujo original.
¿Un inserto de repuesto debería copiar exactamente la pieza antigua?
No siempre. La pieza antigua puede contener correcciones de ajuste útiles, pero también puede contener desgaste o daños. El componente antiguo debe compararse con el dibujo original y la condición actual del molde antes de confirmar las dimensiones del reemplazo.
¿Por qué es importante el número de cavidad?
Diferentes cavidades pueden tener diferente desgaste o historial de reparación. La identificación de la cavidad conecta el componente de reemplazo con la posición correcta del molde y el registro de inspección.
¿Se pueden hacer intercambiables los insertos de repuesto?
La intercambiabilidad puede ser posible cuando las referencias de referencia, las condiciones de las bolsas, los requisitos de materiales, las dimensiones CTQ y los criterios de inspección estén claramente definidos. Es posible que la variación del molde existente aún requiera una revisión adicional.
¿Qué deben enviar los compradores cuando los dibujos están incompletos?
Los compradores deben proporcionar el inserto antiguo, fotografías claras, número de cavidad, dimensiones clave, información de defectos, componentes coincidentes y cualquier registro de inspección disponible. Es posible que se realice una revisión inicial, pero los requisitos de fabricación finales deben confirmarse antes de la producción.
¿La inspección CMM garantiza que el inserto encajará?
La inspección CMM puede verificar las dimensiones acordadas y las relaciones de referencia. El ajuste aún depende de si el plan de inspección refleja la cavidad real, las superficies de contacto y la condición actual del molde.
Nota importante
Los requisitos de reemplazo de insertos de molde son específicos del proyecto. El ajuste final depende del plano aprobado, la condición actual del molde, los componentes acoplados, las referencias de datos acordadas y el alcance de la inspección.
SENLAN fabrica componentes de repuesto de acuerdo con requisitos técnicos confirmados. El reinicio final del molde y la aprobación de la pieza moldeada deben seguir el proceso de ensamblaje, prueba y validación del cliente.
