Capacidad de revisión | Piezas o características típicas | Riesgo común si es débil | Qué deben pedir los compradores |
|---|---|---|---|
Torneado CNC de precisión | Pasadores, anillos de cuello, insertos roscados, núcleos cilíndricos | Variación de diámetro, mala concentricidad, ajuste de ensamblaje inconsistente | Informe del primer artículo, frecuencia de inspección en proceso, concentricidad o método de medición de desviación |
Fresado CNC de precisión | Insertos, detalles de cavidades, áreas de cierre, pequeñas ranuras, superficies de montaje | Falta de coincidencia durante el montaje, desviación del perfil, consistencia inestable entre cavidades | Objetivo de rugosidad de la superficie, puntos de medición clave, perfil o método de inspección de la superficie de ajuste |
Capacidad de electroerosión y electroerosión por hilo | Costillas profundas, ranuras estrechas, esquinas afiladas, detalles de acero endurecido | Sobrecorte, socavado, bordes de sellado inestables, retrabajo en etapas tardías | Método de compensación, flujo de reinspección posterior a la EDM y registros de verificación de características críticas |
Rectificado y acabado final | Piezas redondas, superficies de sellado, caras de montaje, escalones de precisión | Redondez deficiente, superficies de contacto inestables y ajuste excesivo en el banco | Informe de redondez/cilindricidad, informe de planitud, plan de control de tamaño final |
Inspección de proceso e inspección final. | Todas las características CTQ a lo largo del recorrido parcial | Problemas detectados demasiado tarde, calidad saliente inconsistente y trazabilidad débil | Muestra de informe CMM, formato de informe de inspección saliente, plan de control CTQ, registros del sistema de calidad |
Un proveedor puede cotizar rápido y bajo, y aun así generar un costo total más alto si las piezas requieren ajustes repetidos, correcciones adicionales del molde o demoras en las pruebas después de la entrega.
Esto es especialmente cierto en proyectos donde la consistencia entre cavidades es importante, como moldes de cierre de múltiples cavidades, moldes de embalaje de precisión y componentes de moldes utilizados en aplicaciones de consumibles médicos. En estos proyectos, una sola pieza "aceptable" no es suficiente. Lo que importa es si el proveedor puede repetir la misma geometría, ajuste y condición de superficie en múltiples piezas y lotes.
A continuación se muestran las cinco capacidades que vale la pena comprobar primero.

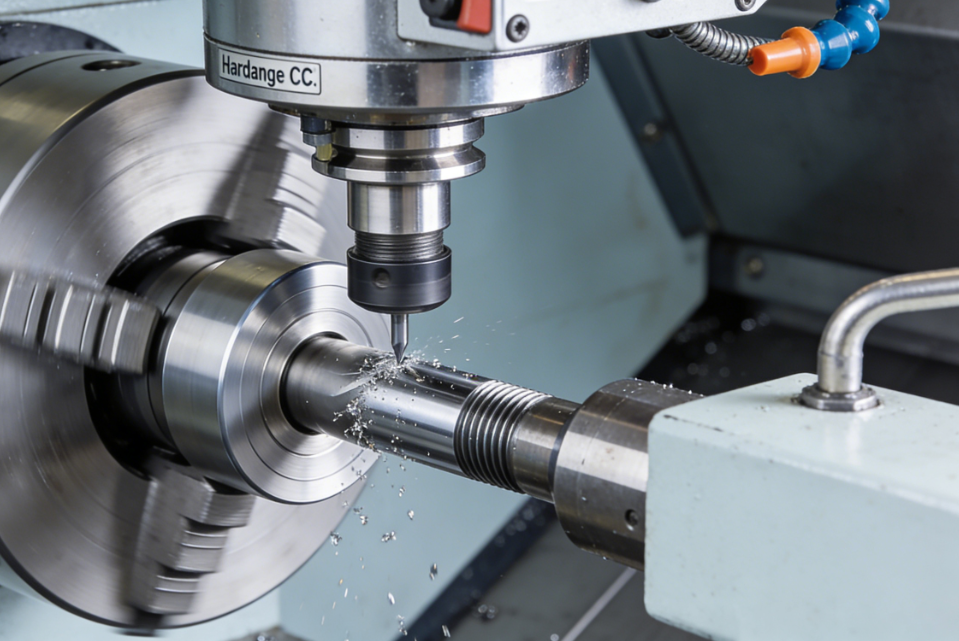

Para muchos proyectos de moldes, los primeros problemas no provienen de grandes superficies. Provienen de piezas cilíndricas como pasadores centrales, anillos de cuello, insertos roscados y componentes de moldes tipo eje.
Si los diámetros exteriores, la concentricidad o las características de ubicación varían de una pieza a otra, el resultado suele ser un ajuste inconsistente durante el ensamblaje, espacios desiguales o un rendimiento inestable entre las cavidades.
Un lote de pasadores centrales parece aceptable individualmente, pero una vez ensamblados, el ajuste es inconsistente de una cavidad a otra.
La repetibilidad del diámetro no es lo suficientemente estable, la concentricidad no está bien controlada o no existe una nueva verificación efectiva durante el proceso.
Observe la repetibilidad del torneado del proveedor, cómo se mide la concentricidad y con qué frecuencia se verifican las dimensiones críticas durante la producción.
Solicite un informe de inspección del primer artículo, un ejemplo de plan de inspección en proceso y el método de medición de concentricidad o descentramiento en piezas similares.
Para los componentes de moldes de alta precisión, la capacidad de torneado no consiste solo en fabricar una pieza redonda. Se trata de fabricar la misma pieza redonda repetidamente, de modo que el tiempo de ensamblaje siga siendo predecible y la consistencia de múltiples cavidades sea más fácil de mantener.
Un proveedor puede decir que tiene fresado CNC, pero eso por sí solo no dice mucho. En la fabricación de moldes, el verdadero desafío suele estar en perfiles complejos, áreas de cierre, ranuras estrechas, superficies de ajuste y geometrías locales que luego afectan el ensamblaje del molde.
Aquí es donde muchos problemas dimensionales permanecen ocultos hasta que se ensambla el molde o comienza la primera prueba.
El inserto se mecaniza según el dibujo, pero después del montaje, la superficie de ajuste necesita corrección y el comportamiento de la cavidad no es consistente.
Desviación de la geometría local, control de perfil inestable o verificación débil en áreas de ajuste críticas antes del siguiente paso del proceso.
Compruebe si el proveedor define claramente las características CTQ, cómo se controla la precisión del perfil y si las superficies de ajuste clave se miden antes de pasar a la siguiente operación.
Solicite un rango objetivo de rugosidad, una disposición de los puntos de medición para superficies críticas y un registro de inspección de muestra para las características de ajuste.
En componentes de moldes de múltiples cavidades, las pequeñas desviaciones de fresado pueden convertirse en un gran problema de consistencia más adelante. Una buena capacidad de fresado no se trata sólo de la creación de formas. Se trata de controlar las superficies específicas que influyen en el montaje, el sellado y la repetibilidad.
Las nervaduras profundas, las ranuras estrechas, las esquinas afiladas y los detalles de acero endurecido suelen ser los lugares donde los componentes del molde se vuelven difíciles de controlar. Estas son también las áreas donde la madurez del proceso de un proveedor se vuelve obvia.
Si estas características se manejan con un control de proceso de electroerosión por hilo o electroerosión débil, es posible que el resultado no sea visible de inmediato. El riesgo a menudo aparece más tarde como problemas de sellado, mala calidad de los detalles, enganche inestable de la rosca o ajustes repetidos después de la prueba.
La geometría parece completa, pero el molde luego muestra riesgo de rebaba, inconsistencia en los bordes o función inestable en áreas estrechas o de difícil acceso.
Mala estrategia de compensación, control débil después de la electroerosión o falta de reinspección de características críticas después del mecanizado por descarga.
Pregunte cómo verifica el proveedor las características críticas de la electroerosión, qué sucede después de la electroerosión o el corte por hilo, y si existe un flujo de reinspección definido antes de que la pieza avance.
Pregunte por el método de verificación posterior a la electroerosión del proveedor, un registro de reinspección de muestra y los criterios utilizados para liberar estas características al siguiente proceso.
Para soluciones de herramientas personalizadas con acero endurecido, detalles profundos o áreas de sellado estrechas, la capacidad de electroerosión no es solo un elemento de la lista de máquinas. Es una capacidad de control de riesgos.
El torneado, el fresado y la electroerosión crean geometría, pero el rectificado y el acabado final a menudo deciden si la pieza realmente encaja y funciona según lo previsto.
Esto es especialmente importante para la redondez, la cilindricidad, la planitud, las caras de sellado y las superficies de contacto, donde incluso una pequeña variación puede crear trabajo de ajuste o inestabilidad entre las cavidades.
Las dimensiones principales están dentro de la tolerancia, pero el ensamblaje todavía parece inconsistente y algunas piezas requieren trabajo adicional.
La corrección de la geometría final no es lo suficientemente fuerte o el proveedor está controlando el tamaño nominal sin controlar adecuadamente la redondez, la planitud o la estabilidad de la superficie de contacto.
Mire la ruta de acabado, qué características geométricas finales se verifican y si las superficies de contacto críticas se verifican por separado de las dimensiones generales.
Solicite informes de redondez o cilindricidad, datos de planitud de las superficies de ajuste y el plan de control de tamaño final del proveedor antes del envío.
Un proveedor capaz sabe que la última etapa no es sólo el "pulido" o el "acabado". Es donde se protege la consistencia del ensamblaje.
Un informe de inspección final es útil, pero no es suficiente por sí solo. Si los problemas clave sólo se encuentran en la etapa de embalaje, el proveedor ya ha perdido tiempo, ha aumentado los costos y ha reducido la confianza en el proceso.
Para los componentes de moldes de alta precisión, especialmente en aplicaciones de múltiples cavidades, la inspección debe realizarse durante todo el proceso, no solo después.
El informe saliente parece completo, pero todavía aparecen variaciones recurrentes de un lote a otro.
Las características de CTQ no se controlaron en las etapas correctas, las inspecciones durante el proceso fueron demasiado limitadas o el informe saliente no reflejó los puntos de riesgo reales del proceso.
Compruebe cómo se definen las características de CTQ, dónde se colocan las puertas de inspección, qué se verifica al 100%, qué se verifica mediante muestreo y qué registros se conservan para la trazabilidad.

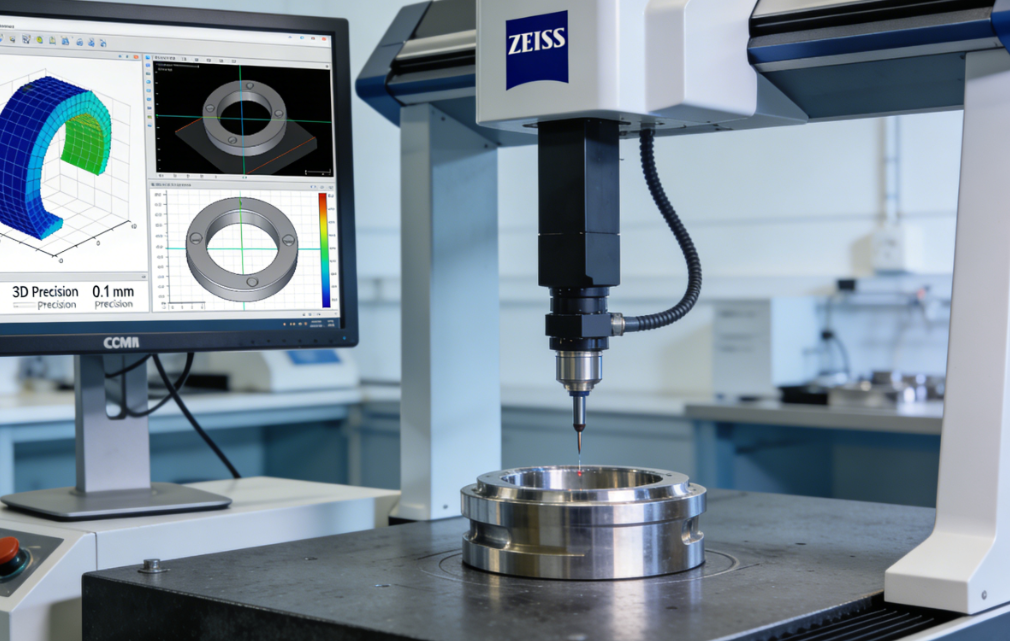

Solicite un informe de CMM de muestra, un informe de inspección saliente de muestra, la lista CTQ para una pieza similar y la frecuencia de inspección por etapa del proceso.
Este es a menudo el punto que separa a un taller mecánico de un verdadero proveedor de componentes de moldes de alta precisión. Los mejores proveedores no se limitan a medir las piezas. Construyeron un proceso que evita que las piezas inestables avancen.
Cuando revisa a un proveedor para componentes de moldes de alta precisión, , componentes de moldes de múltiples cavidades u otros trabajos de fabricación de moldes personalizados, un proveedor serio debería poder proporcionar pruebas, no solo promesas.
Un paquete práctico de revisión de proveedores puede incluir:
Informe de inspección del primer artículo.
Ejemplo de informe CMM
Informe de redondez o cilindricidad
Plan de inspección en proceso para características CTQ
Muestra de informe de inspección saliente
Documentación del sistema de calidad.
Puntos CTQ sugeridos según su dibujo
Comentarios sobre el riesgo de fabricación antes de que comience la producción
Ese tipo de respuesta demuestra que el proveedor entiende no sólo cómo mecanizar piezas, sino también cómo respaldar el control de riesgos del proyecto.
Elegir un fabricante de moldes de inyección de alta precisión no se trata realmente de elegir el presupuesto más barato o el taller más grande.
Se trata de elegir un proveedor que pueda mantener estables las características críticas en torneado, fresado, electroerosión, rectificado e inspección, y luego demostrar ese control con registros claros.
Si su proyecto involucra componentes de molde personalizados , , herramientas de múltiples cavidades u otras piezas de molde de precisión donde la intercambiabilidad y la estabilidad del ensamblaje son importantes, la pregunta correcta no es simplemente '¿Qué máquinas tiene?'
La pregunta correcta es:
¿Qué miden, cuándo lo miden y qué pruebas pueden enviarme antes de realizar el pedido?
Si está evaluando proveedores para un nuevo proyecto de componentes de molde, puede solicitar un paquete de revisión antes de que comience la comparación de cotizaciones.
Un paquete de revisión práctico puede incluir:
Informe de muestra de CMM
Informe de redondez de muestra
Ejemplo de informe de inspección del primer artículo
Puntos CTQ sugeridos según su dibujo
Notas preliminares sobre riesgos de fabricación.
Plan de inspección recomendado para características críticas.
Eso le da a su equipo de ingeniería y compras algo mucho más útil que una declaración de capacidad genérica.
