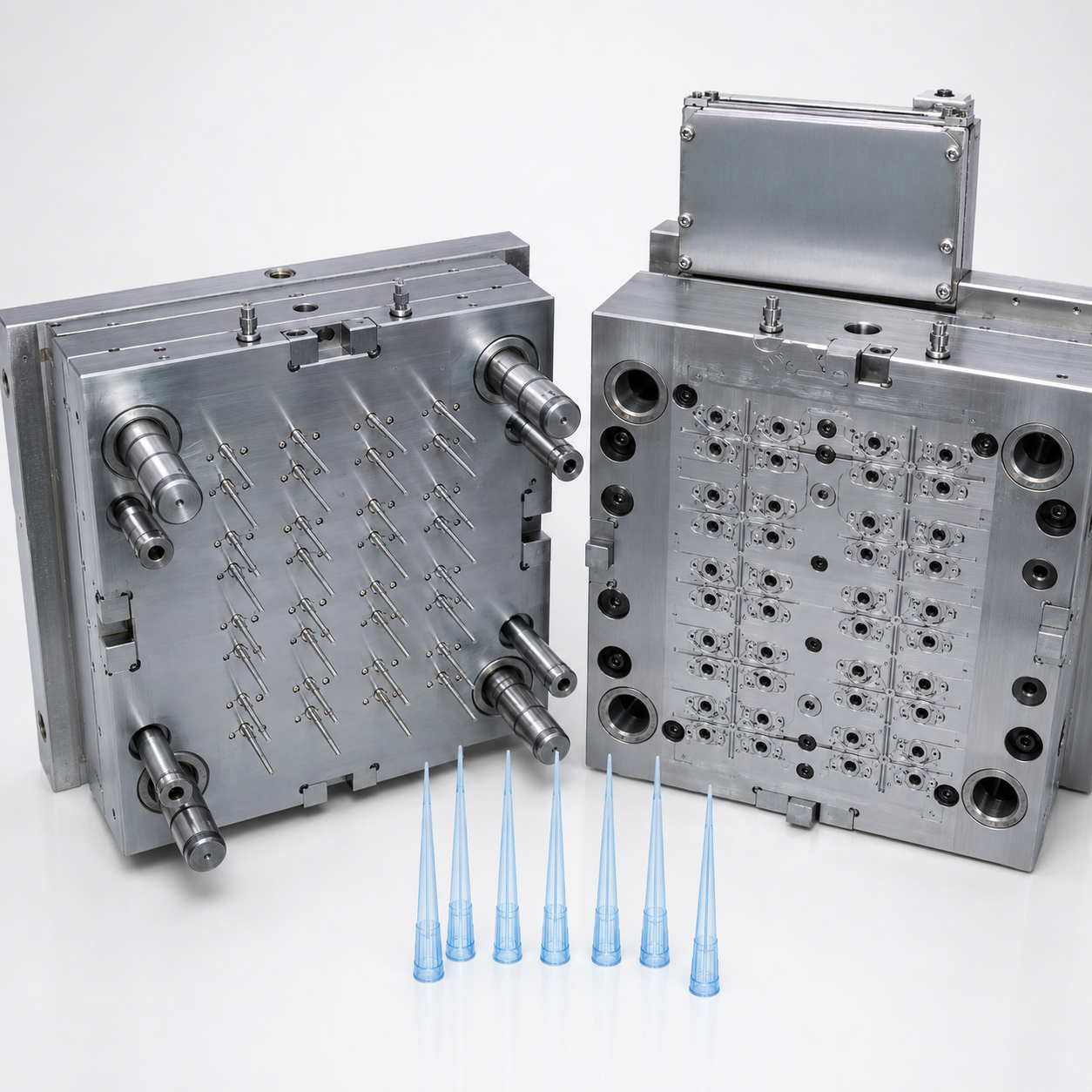

Componentes de moldes médicos para puntas de pipeta de alta cavidad y moldeo de consumibles
Respuesta rápida: Los moldes de puntas de pipeta de alta cavidad no son solo un desafío de moldeo por inyección médico. También representan un desafío para la consistencia de los componentes del molde. En moldes de puntas de pipeta de 64, 96 o 384 cavidades, los pasadores de núcleo delgados, los insertos de cavidad, los manguitos y las piezas de repuesto deben permanecer consistentes en cada cavidad para controlar el espesor de la pared, la rebaba, el comportamiento de liberación y la salida repetible.
Declaración de entidad: SENLAN admite componentes de moldes médicos personalizados, como pasadores centrales de moldes con puntas de pipeta, inserciones de cavidades, manguitos y piezas de repuesto donde el moldeado de paredes delgadas, las microcaracterísticas, la consistencia entre cavidades y la inspección documentada son importantes.
Los moldes de puntas de pipeta de alta cavidad requieren algo más que un diseño preciso de la pieza moldeada. En el moldeo de consumibles médicos, pequeñas desviaciones en la rectitud del pasador central, la desviación, el acabado de la superficie, el soporte de montaje o el desgaste del cierre pueden causar espesores desiguales de la pared, rebabas, adherencias, deformación de la punta o fallas repetidas de la cavidad.
Para los compradores de moldes médicos, la cuestión central no es sólo si la pieza moldeada final puede cumplir con el dibujo. La pregunta más profunda es si los componentes del molde pueden mantener un rendimiento estable en cada cavidad, cada ejecución de producción y cada ciclo de reemplazo.
Antecedentes del mercado: por qué el moldeado de consumibles médicos se está moviendo hacia la producción de alta cavidad
TL;DR: El moldeo de consumibles médicos se está moviendo hacia la producción de alta cavidad para aumentar la producción y reducir el costo unitario. Esto hace que la consistencia de los componentes del molde sea más importante porque una cavidad inestable puede afectar la eficiencia de la producción, el control de calidad y la planificación del mantenimiento.
Las puntas de pipeta, los consumibles de diagnóstico, los vasitos, los conectores y otras piezas moldeadas relacionadas con la medicina se suelen producir en grandes volúmenes. A medida que aumenta la demanda de producción, los diseños de moldes pueden pasar de un menor número de cavidades a sistemas de alta cavidad, como la producción de 64 cavidades, 96 cavidades o incluso de mayor cavidad.
La producción de alta cavidad aumenta la importancia del equilibrio de la cavidad, la precisión de la inserción, la estabilidad del pasador central, el flujo de material, la ventilación, el enfriamiento y el comportamiento de expulsión. Una pequeña diferencia de herramientas que podría ser manejable en un molde de baja cavidad puede convertirse en un problema de producción repetido en un molde médico de alta cavidad.
Esta es la razón por la que los componentes de moldes médicos deben revisarse como componentes de estabilidad de producción, no solo como piezas de molde mecanizadas.
De las tendencias en moldeo médico a los requisitos de los componentes del molde
TL;DR: Las tendencias en consumibles médicos crean riesgos específicos en las herramientas. Los compradores deben traducir la producción de alta cavidad, el moldeado de paredes delgadas, las microcaracterísticas y el mantenimiento a largo plazo en requisitos claros de los componentes del molde antes de ordenar herramientas o piezas de repuesto.
| Requisito de moldeo médico | Riesgo de herramientas | Requisito de componente de molde médico |
|---|---|---|
| Producción de puntas de pipeta de alta cavidad | Variación entre cavidades, desequilibrio y salida inestable | Pines de núcleo, inserciones de cavidades, coincidencia de manguitos e identificación de cavidades consistentes |
| Consumibles médicos de pared delgada | Deflexión del núcleo, disparos cortos, destellos y espesor de pared desigual | Pasadores de núcleo delgados y rígidos, alineación controlada y superficies de cierre precisas |
| Características de micromoldeo médico | Flash, rebabas, bloqueo de microcanales y desmoldeo difícil | Inserciones de precisión, microventilación, superficies pulidas y geometría de liberación controlada. |
| Ajuste estable de la punta de pipeta | Error de concentricidad, deformación de la punta y ensamblaje inconsistente | Control de descentramiento del pasador central, inspección de rectitud y verificación del acabado superficial |
| Mantenimiento de moldes médicos a largo plazo | Desajuste de reemplazo y falla repetida de la cavidad | Componentes de repuesto numerados por cavidades, registros de inspección y referencias de mecanizado repetibles |
Por qué los moldes para consumibles médicos son diferentes de los moldes de inyección estándar
TL;DR: Los moldes para consumibles médicos a menudo implican características pequeñas, paredes delgadas, un comportamiento de liberación limpio y requisitos de inspección repetibles. Estos factores hacen que los pasadores centrales, los insertos de cavidades, los manguitos y las áreas de cierre sean más sensibles que en muchos moldes de inyección estándar.
Los consumibles médicos suelen ser pequeños, de paredes delgadas y sensibles a su función. La punta de una pipeta, por ejemplo, puede depender de la geometría interna, la forma de la punta, la concentricidad, la liberación suave y el ajuste consistente. Si un pasador central se desplaza o se desgasta, la pieza moldeada aún puede parecer aceptable a primera vista, pero fallar en la distribución de la pared, el ajuste, el manejo de líquidos o el rendimiento del ensamblaje.
Es posible que las comprobaciones estándar del moldeo por inyección no sean suficientes para estas aplicaciones. Los compradores deben revisar cómo el componente del molde forma la pieza, qué superficies son críticas, qué dimensiones requieren inspección y cómo se controlarán los componentes de reemplazo con el tiempo.
Para proyectos de moldes médicos, el componente del molde debe evaluarse según su función: formar, soportar, soltar, sellar, alinear y repetir.
Por qué las herramientas de micromoldeo médico no son solo herramientas más pequeñas
TL;DR: Las herramientas de micromoldeo médico no son simplemente una versión más pequeña de las herramientas estándar. Las paredes delgadas, las microcaracterísticas, el peso pequeño del disparo, la geometría sensible a las rebabas, la ventilación difícil y el comportamiento de liberación controlada aumentan la importancia de la precisión e inspección de la superficie del molde.
Las aplicaciones de micromoldeo a menudo implican paredes delgadas, características pequeñas y requisitos funcionales estrictos. En esta escala, una pequeña rebaba, una línea de destello o un defecto en la superficie pueden afectar un microcanal, una superficie de ajuste o un comportamiento de liberación. El flujo y la contracción del material también pueden comportarse de manera diferente cuando la característica moldeada es muy pequeña.
Las herramientas de micromoldeo médico pueden requerir una revisión cuidadosa de la ventilación, la ruta de flujo, el soporte del pasador central, el acabado de la superficie, el dibujo, el pulido y la geometría de liberación. Una pieza que se adhiera ligeramente a un pasador central puede deformarse durante la expulsión. Una pequeña discrepancia entre las superficies de las inserciones puede crear rebabas grandes en relación con el tamaño de la característica.
Esta es la razón por la que los compradores no deben evaluar las herramientas de micromoldeo únicamente por el tamaño exterior del componente. El riesgo de las herramientas se define por la geometría, la tolerancia, el comportamiento del material y las condiciones de liberación.
Pines de núcleo delgado: el componente crítico en los moldes de puntas de pipeta
TL;DR: Los pasadores de núcleo delgados suelen ser los componentes más críticos en los moldes de puntas de pipeta porque definen la geometría interna y la distribución de la pared de la pieza moldeada. Su rectitud, descentramiento, acabado superficial, soporte y relación de coincidencia afectan la consistencia de la producción.
Un pasador de núcleo delgado no debe evaluarse únicamente por su diámetro. Los compradores también deben revisar la rectitud, el descentramiento, la posición del hombro, la longitud de montaje, el acabado de la superficie, la condición del soporte y la relación de coincidencia con el manguito o el inserto de cavidad.
En el caso de los pasadores centrales de moldes con puntas de pipeta, pequeños cambios pueden crear problemas de producción. La deflexión del núcleo puede provocar un espesor de pared desigual. Una mala alineación puede crear un error de concentricidad. El daño a la superficie puede aumentar el pegado. El desgaste en el cierre puede provocar rebabas o microrebabas.
Los compradores que adquieran componentes de moldes médicos deben definir qué dimensiones y superficies afectan la función final del consumible médico antes de confirmar la cotización.
Riesgos de deflexión, alineación y concentricidad del pasador central
TL;DR: La deflexión del pasador del núcleo, el error de alineación y la mala concentricidad pueden provocar un espesor de pared desigual, deformación de la punta, un ajuste inestable y defectos repetidos en la cavidad. Los compradores deben verificar el diseño del soporte, las referencias de referencia, el descentramiento y la coincidencia de las mangas.
| Riesgo de pasador central | Resultado de producción | Lo que los compradores deben verificar |
|---|---|---|
| Deflexión del núcleo | Grosor de pared desigual y geometría interna descentrada | Relación longitud-diámetro, diseño del soporte, rectitud y condición de montaje |
| Mala alineación | Error de concentricidad y ajuste de punta inestable | Referencias de referencia, coincidencia de manguitos e inspección de descentramiento |
| Mal acabado superficial | Pegados, marcas de arrastre y dificultad para expulsar | Nivel de pulido, conicidad, superficie de liberación y daños en la superficie |
| Desgaste al apagar | Destello, rebabas y deriva dimensional | Ajuste de cierre, superficie de contacto y registro de defectos específicos de la cavidad |
| Desajuste de reemplazo | Una cavidad falla repetidamente | ID de cavidad, muestra de pieza antigua, informe de inspección y relación de coincidencia |
Si una cavidad falla repetidamente en un molde de punta de pipeta de alta cavidad, la causa principal puede no ser solo el parámetro de moldeo. Puede ser un desajuste del pasador del núcleo específico de la cavidad, desgaste del cierre, acabado superficial deficiente o problema con el componente de reemplazo.
Acabado superficial y comportamiento de liberación en herramientas de micromoldeo
TL;DR: El acabado de la superficie afecta el comportamiento de adherencia, arrastre, liberación y deformación de la pieza. En las herramientas de micromoldeo médico, las superficies pulidas, la conicidad controlada, la ventilación y la geometría de liberación deben revisarse juntas.
Las piezas médicas delgadas pueden ser sensibles durante la expulsión. Si la pieza moldeada agarra el pasador central con demasiada fuerza, podría deformarse, rasgarse, pegarse o dejar marcas. Una superficie rugosa puede aumentar la resistencia. Una superficie dañada puede crear adherencia local. Una ventilación insuficiente o una retención de vacío también pueden dificultar la liberación.
El acabado superficial debe revisarse según su función. Algunas áreas pueden requerir pulido para su liberación. Otras áreas pueden necesitar una geometría controlada para mantener la dimensión o el comportamiento de cierre. El pulido excesivo o incontrolado también puede cambiar dimensiones críticas si no se maneja adecuadamente.
Para los moldes de puntas de pipeta y las herramientas de micromoldeo médico, el acabado de la superficie no es solo un requisito cosmético. Es parte de la estabilidad del moldeo.
Consistencia entre cavidades en moldes médicos de 64, 96 y 384 cavidades
TL;DR: En moldes médicos de alta cavidad, cada cavidad debe comportarse de manera consistente. La variación en los pasadores centrales, los manguitos, los insertos de cavidades o las superficies de cierre puede crear diferentes espesores de pared, comportamiento de liberación, rebabas y resultados dimensionales en las cavidades.
Los moldes médicos de alta cavidad están diseñados para ofrecer repetibilidad. Cuando aumenta el número de cavidades, cada componente del molde debe permanecer consistente no sólo en las dimensiones nominales sino también en el comportamiento funcional. Esto incluye la rectitud del pasador central, la coincidencia del manguito, la alineación del inserto de la cavidad, el acabado de la superficie y la condición de cierre.
Si una cavidad produce defectos repetidos, el problema debe revisarse por número de cavidad. El comprador debe comprobar si el pasador central, el manguito, el inserto o la superficie de cierre son diferentes de los demás, están desgastados de forma diferente o han sido sustituidos por un componente no adecuado.
Para sistemas de alta cavidad, los componentes de moldes de precisión deben controlarse con registros de inspección, identificación de cavidades y referencias de mecanizado repetibles.
Requisitos de inspección para componentes de moldes médicos
TL;DR: Los componentes de moldes médicos a menudo necesitan requisitos de inspección más claros que las piezas de moldes estándar. Los compradores deben definir el diámetro, la longitud, la posición del hombro, la geometría de la punta, la rectitud, la desviación, la concentricidad, el acabado de la superficie y las relaciones de coincidencia cuando corresponda.
La inspección es parte de la confiabilidad de los componentes de moldes médicos. Para pasadores centrales, insertos de cavidades, manguitos y piezas de repuesto, los elementos de inspección útiles pueden incluir:
- Diámetro tolerancia
- Longitud total y posición del hombro
- Geometría de la punta
- Rectitud
- Descentramiento o concentricidad
- Acabado de la superficie
- Condición del material si es necesario
- Relación de coincidencia con mangas o inserciones de cavidades
Los compradores también deben aclarar si necesitan informes dimensionales completos, informes CMM, certificados de materiales, registros de tratamiento térmico o registros de inspección numerados de cavidades. Estos requisitos afectan la cotización, la planificación de la producción y el tiempo de entrega.
Para proyectos que involucran piezas de molde mecanizadas por CNC , los dibujos deben identificar claramente qué dimensiones son críticas para el rendimiento del moldeo y cuáles son características generales de mecanizado.
Pasadores centrales, manguitos e insertos de repuesto para mantenimiento a largo plazo
TL;DR: Los componentes de repuesto en moldes médicos de alta cavidad deben coincidir con la condición del molde existente. Los dibujos, la identificación de las cavidades, las muestras antiguas, las fotografías de defectos y los registros de inspección ayudan a reducir las discrepancias en los reemplazos y las fallas repetidas de las cavidades.
El mantenimiento de moldes médicos a largo plazo depende de piezas de repuesto repetibles. Un nuevo pasador central puede coincidir con el dibujo pero aun así comportarse de manera diferente si el manguito, el inserto o la cavidad existente están desgastados. Es por eso que los componentes de reemplazo deben revisarse con el estado del molde, no solo con la impresión original.
Antes de pedir pasadores, manguitos o insertos de repuesto, los compradores deben verificar si la pieza está desgastada, rota, modificada o en proceso de mejora. También deberían aclarar si se permite el montaje manual y si el componente debe ser intercambiable entre cavidades.
Los componentes de repuesto con números de cavidad, los registros de inspección y las muestras de piezas antiguas pueden reducir la incertidumbre a la hora de adquirir componentes de moldes médicos de precisión a nivel internacional.
Enfoque del comprador regional: Europa, América del Norte, Sudeste Asiático, América del Sur y Medio Oriente
TL;DR: Los compradores regionales a menudo se centran en diferentes riesgos de los componentes del molde médico. Los compradores europeos pueden hacer hincapié en la documentación, los moldeadores norteamericanos pueden centrarse en el tiempo de actividad y la producción de alta cavidad del Sudeste Asiático puede priorizar la repetibilidad y el soporte de reemplazo rápido.
Para compradores europeos de moldes médicos
Los compradores europeos de moldes médicos normalmente se centran en dibujos controlados, informes dimensionales, trazabilidad de materiales, registros de reemplazo y documentación lista para validación. Para los pasadores centrales del molde con punta de pipeta, la rectitud, la desviación, la concentricidad, el acabado de la superficie y la identificación de la cavidad se deben revisar claramente antes de realizar el pedido.
Para moldeadores médicos de América del Norte
Los moldeadores norteamericanos a menudo se preocupan por el tiempo de actividad, la repetibilidad de las piezas de repuesto, la estabilidad del molde de cavidades altas y las pruebas de inspección. Cuando se reemplaza un pasador o manguito de núcleo delgado, el componente debe restaurar el comportamiento previsto de la cavidad sin un ajuste inesperado en el banco.
Para la producción médica de alta cavidad del sudeste asiático
Las operaciones de moldeo médico del sudeste asiático a menudo utilizan moldes consumibles de alta cavidad para largas campañas de producción. La consistencia entre cavidades, el desgaste del pasador central, el comportamiento de liberación y el soporte de reemplazo rápido son importantes para reducir el tiempo de inactividad y los defectos repetidos en las cavidades.
Para proyectos de consumibles médicos en América del Sur y Medio Oriente
Los compradores de América del Sur y Oriente Medio pueden necesitar componentes de moldes médicos de repuesto confiables para las herramientas existentes. Los dibujos claros, las muestras antiguas, las fotografías de defectos y los registros de inspección ayudan a reducir el riesgo al adquirir pasadores de núcleo de precisión a nivel internacional.
Lista de verificación de solicitudes de presupuesto para pasadores centrales de moldes con puntas de pipeta y componentes de moldes médicos
TL;DR: Una RFQ clara ayuda a los proveedores a evaluar la viabilidad del mecanizado, el alcance de la inspección y el riesgo de reemplazo. Los compradores deben enviar dibujos, archivos CAD, requisitos de materiales, recuento de cavidades, dimensiones críticas y fotografías de defectos cuando estén disponibles.
Antes de solicitar una cotización para pasadores centrales de moldes con puntas de pipeta o componentes de moldes médicos, los compradores deben preparar:
- Dibujos 2D con indicaciones de tolerancia
- Archivos CAD en 3D
- Requisitos de grado y dureza del material
- Requisitos de acabado o recubrimiento de la superficie
- Dimensiones críticas como diámetro, geometría de la punta y posición del hombro
- Requisitos de descentramiento, concentricidad o rectitud, si corresponde
- Tipo de molde y número de cavidades
- Aplicación, tales como puntas de pipeta, consumibles de diagnóstico o piezas médicas pequeñas
- cantidad esperada y pedidos repetidos
- requisitos de informes de inspección
- muestras antiguas o fotografías de defectos para proyectos de reemplazo
Para revisión técnica, los compradores pueden enviar dibujos para revisión técnica con dibujos 2D, archivos 3D, requisitos de materiales, detalles de tolerancia, recuento de cavidades y necesidades de inspección.
Cómo SENLAN respalda proyectos de componentes de moldes médicos
TL;DR: SENLAN respalda proyectos de componentes de moldes médicos mediante la revisión de pasadores centrales, inserciones de cavidades, manguitos y componentes de reemplazo según los requisitos del dibujo, la función de la aplicación, la viabilidad del mecanizado, las necesidades de inspección y la consistencia entre cavidades.
SENLAN puede admitir componentes de moldes médicos personalizados, como pasadores centrales de moldes con puntas de pipeta, inserciones de cavidades, manguitos y piezas de repuesto donde el moldeado de paredes delgadas, las microcaracterísticas y la inspección repetible son importantes.
Para proyectos de componentes de moldes médicos, SENLAN revisa los dibujos y los requisitos del proyecto prestando atención a la función de la pieza, las dimensiones críticas, la ruta de mecanizado, el acabado de la superficie, la consistencia de los reemplazos y las expectativas de inspección. Esto ayuda a los compradores a reducir la incertidumbre antes de pedir componentes de precisión para moldes médicos de alta cavidad.
Preguntas frecuentes: Componentes de moldes médicos para moldeo de puntas de pipeta
¿Cuáles son los componentes de moldes médicos más importantes en el moldeo de puntas de pipeta?
Los componentes clave incluyen pasadores centrales delgados, insertos de cavidad, manguitos, superficies de cierre, piezas relacionadas con el eyector e insertos de repuesto. Estas piezas afectan el espesor de la pared, la geometría interna, el comportamiento de liberación y la consistencia entre cavidades.
¿Por qué los finos pasadores centrales se doblan o rompen en moldes médicos de alta cavidad?
Los pasadores centrales delgados pueden doblarse o romperse debido a un soporte deficiente, una deflexión excesiva, una retención débil, una fuerza de expulsión elevada, el estado del material o un desajuste específico de la cavidad. Los compradores deben revisar la geometría de los pasadores, la estructura de soporte, la dureza, el ajuste del montaje y los patrones de defectos de moldeado.
¿Cómo afecta la concentricidad del pasador central a la calidad de la punta de la pipeta?
La concentricidad del pasador afecta el espesor de la pared, la geometría interna, el ajuste de la punta y la consistencia funcional. Una mala concentricidad puede crear paredes desiguales, deformaciones, problemas de ensamblaje o variación de una cavidad a otra.
¿Qué elementos de inspección se necesitan para los pasadores de núcleo de moldes médicos?
Los elementos de inspección importantes pueden incluir diámetro, longitud, posición del hombro, geometría de la punta, rectitud, descentramiento, concentricidad, acabado de la superficie, condición del material y relación de coincidencia con manguitos o insertos de cavidad.
¿Se pueden hacer intercambiables los pasadores centrales de repuesto en moldes de alta cavidad?
Los pasadores centrales de repuesto pueden ser intercambiables cuando los dibujos, las referencias de referencia, la información de la cavidad, los requisitos de materiales y los criterios de inspección estén claramente definidos. Es posible que el desgaste del molde existente o el ajuste manual previo aún requieran una revisión adicional.
¿Qué deben enviar los compradores para solicitar una cotización de componentes de moldes médicos?
Los compradores deben enviar dibujos 2D, archivos CAD 3D, calidad del material, dureza, requisitos de tolerancia, acabado de superficie, aplicación de molde, recuento de cavidades, cantidad, necesidades de inspección y cualquier fotografía de defectos o muestras antiguas para proyectos de reemplazo.
Pensamientos finales
El moldeado de puntas de pipeta de alta cavidad y consumibles médicos requiere algo más que un diseño preciso de las piezas moldeadas. Requiere pasadores de núcleo delgados y estables, inserciones de cavidad consistentes, comportamiento de liberación controlado, inspección documentada y componentes de reemplazo repetibles.
Para los compradores que se abastecen de componentes de moldes médicos, la tarea más importante es conectar cada componente con su función de producción. Se deben revisar los pasadores centrales delgados, los manguitos, los insertos de cavidades y las piezas de repuesto para determinar su formación, alineación, liberación, desgaste, inspección y repetibilidad.
Un paquete de planos claro y una revisión técnica de la RFQ pueden ayudar a reducir las fallas específicas de las cavidades, las rebabas, las adherencias, la variación del espesor de la pared y las discrepancias en los reemplazos antes de que se conviertan en problemas de producción.
