Respuesta rápida

Respuesta rápida: Restaurar el pasador de la válvula, el calentador o el circuito de control de temperatura no significa automáticamente que sea seguro reiniciar el molde. Después de una anomalía en la compuerta de la válvula o en el canal caliente, se deben inspeccionar el diámetro interior de la compuerta, el área de cierre, la altura del inserto, la superficie de asiento y la alineación del pasador de la válvula antes de continuar con la producción. La cavidad afectada debe compararse con cavidades estables, dibujos originales, datos de inspección previa y muestras numeradas de las cavidades. La producción debe reiniciarse sólo después de que las dimensiones críticas, el movimiento del pasador de la válvula, la apariencia de la compuerta y los resultados de las pruebas se revisen en condiciones controladas.

En este artículo, un inserto de compuerta de válvula se refiere al inserto de molde reemplazable que forma el orificio de la compuerta y la interfaz de cierre local alrededor del pasador de la válvula. Normalmente, los pasadores de válvula, las puntas de las boquillas y los componentes del actuador patentados deben revisarse con el proveedor original del canal caliente.

Qué significa el daño del inserto de la compuerta de la válvula

El daño en el inserto de la compuerta de la válvula significa que el área de la compuerta local ya no funciona como se esperaba originalmente. El problema puede implicar desgaste del orificio de la compuerta, bordes desgastados, daños en el cierre, desgaste de la superficie del asiento, cambio de altura del inserto, grietas, erosión, marcas de impacto o pérdida de alineación con el pasador de la válvula.

En producción, el problema puede aparecer como vestigios más grandes de la compuerta, rebabas de la compuerta, cuerdas, deriva del peso en una cavidad, motas negras, disparos cortos, blanqueamiento de la compuerta o defectos repetidos en la misma cavidad. Estos síntomas no deben tratarse únicamente como problemas estéticos. El área de la compuerta controla la entrada del material fundido, la calidad del cierre, la presión local, la apariencia de la compuerta y el equilibrio de la cavidad.

La pregunta importante no es sólo si la producción puede continuar, sino también si el inserto dañado aún puede soportar un moldeo estable sin crear desechos repetidos, variaciones de piezas o daños mayores al canal caliente y a la estructura del molde.

Por qué las fallas de la compuerta de la válvula dañan el inserto

Una falla en la compuerta de la válvula puede comenzar desde el sistema de canal caliente, el control eléctrico, el actuador, el pasador de la válvula o la condición de las herramientas locales. Si el pasador de la válvula no se abre o cierra correctamente, el inserto de la compuerta puede quedar expuesto a impactos repetidos, cierre incompleto, fugas de material fundido, estrés térmico o concentración de presión local.

Una cadena de falla típica puede incluir:

• falla en el circuito, el calentador, el control de temperatura o el pasador de la válvula;
• sincronización incorrecta del pasador, movimiento retrasado o cierre incompleto;
• flujo repetido de fusión, impacto, estrés térmico o fugas alrededor de la compuerta;
• erosión del inserto de la compuerta, orificio de la compuerta deslavado o daños en el cierre;
• destello, encordado, variación del vestigio de la puerta, tiro corto o deriva de peso específica de la cavidad.

Sin embargo, no todos los defectos de la puerta son causados ​​por el propio inserto. También se deben verificar el sistema de canal caliente, el calentador, el termopar, el actuador, el pasador de la válvula, la alineación de la boquilla, la condición del material y los parámetros de moldeo. Reemplazar el inserto sin eliminar la causa raíz puede provocar fallas repetidas después del reinicio.

Signos de daño en el inserto de la compuerta de la válvula

Los daños en el inserto de compuerta de válvula generalmente se identifican mediante defectos en las muestras, seguimiento del número de cavidades, alarmas de proceso e inspecciones locales. La siguiente tabla ayuda a separar las posibles causas de las herramientas de otras causas que deben excluirse antes de solicitar insertos de repuesto.

Esta revisión ayuda a prevenir un error de mantenimiento común: reemplazar el inserto de la compuerta ignorando el movimiento del pasador de la válvula, el control del canal caliente o las condiciones del proceso.

Acciones de Contención Inmediatas

Cuando aparece una anomalía en la compuerta de la válvula, el primer paso es la contención. Reiniciar demasiado rápido puede convertir un pequeño problema en la compuerta en daños mayores en el inserto, desechos repetidos o más problemas con el canal caliente.

• Detener la cavidad o moho afectado según el procedimiento de la planta.
• Guarde registros de alarmas, registros de temperatura y parámetros de proceso.
• Marque las muestras moldeadas por número de cavidad y tiempo de producción.
• Verifique el movimiento del pasador de la válvula, el tiempo de apertura y cierre y la repetibilidad.
• Inspeccione calentadores, termopares, cables y conexiones del controlador.
• Retire e inspeccione el inserto de la puerta cuando sea necesario.
• Compare la cavidad afectada con cavidades estables.
• Registre los trabajos de limpieza, pulido, corrección o ajuste local.

Estos registros ayudan a determinar si el problema se debe al desgaste local del inserto, la inestabilidad del canal caliente, el movimiento del pasador de la válvula, la condición del material o una combinación de varios factores.

Inspección visual y dimensional

Inspección visual y microscópica

La inspección visual debe comenzar con el orificio de la compuerta, el borde de cierre, la superficie de asiento y el área de la cavidad circundante. La ampliación o una inspección óptica adecuada pueden ayudar a identificar erosión temprana, grietas, marcas de impacto o acumulación de carbono que pueden no ser evidentes durante una inspección rápida en el taller.

• erosión alrededor del orificio de la puerta;
• borde de la puerta descolorido o abertura de la puerta irregular;
• acumulación de carbón cerca de la puerta y el área de cierre;
• grietas, astillas o colapso local;
• marcas de impacto de la punta del pasador de la válvula;
• marcas de rayado, rayado o pulido;
• marcas de fugas de resina alrededor del asiento del inserto;
• marcas de testigos de apagado y patrones de contacto anormales.

Inspección dimensional

La inspección dimensional debe centrarse en las características que controlan el rendimiento de la compuerta, el contacto del pasador de la válvula y la instalación repetible. Si estas dimensiones varían, el molde aún puede ensamblarse, pero la cavidad afectada puede mostrar rebabas, cordones, variaciones de vestigios de la compuerta o variación de peso durante la producción.

• diámetro de la puerta;
• diámetro de cierre o área de contacto;
• altura de inserción;
• profundidad del asiento;
• concentricidad entre la compuerta, el diámetro del accesorio y la trayectoria del pasador de la válvula;
• referencia de ubicación y diámetro del accesorio;
• referencia de alineación del pasador de válvula;
• dimensiones de referencia de la cavidad circundante.

Comparación de referencia

Un resultado de inspección útil debe compararse con una línea de base confiable. El pedido recomendado son dibujos originales 2D o 3D aprobados, CMM originales o informes de inspección dimensional, cavidades estables del mismo molde, muestras moldeadas nuevas y antiguas y la condición actual del inserto desgastada o corregida.

Si falta el dibujo original o el informe de inspección, comparar la cavidad afectada con cavidades estables aún puede proporcionar evidencia útil de mantenimiento. Sin embargo, esto debe tratarse como una referencia de mantenimiento, no como un sustituto de los datos de ingeniería aprobados.

Decisión de reparar o reemplazar

La decisión de reparar o reemplazar debe basarse en la función, dimensión, condición de cierre, riesgo para la estructura de acoplamiento y validación de reinicio. El pulido no debe tratarse como una reparación automática porque puede cambiar las dimensiones de la puerta y el cierre.

• Limpiar: Úselo cuando se confirme que hay residuos o contaminación sin daños dimensionales.
• Reparación: Considere solo cuando la geometría funcional y las superficies de referencia puedan restaurarse y verificarse.
• Reemplazar: Úselo cuando las grietas, el desgaste severo, la deformación o la geometría incierta de la puerta hagan que la reparación no sea confiable.

Si el diámetro de la compuerta, el contacto de cierre o la altura del inserto han cambiado, el pulido local puede crear una mejora de la apariencia a corto plazo y al mismo tiempo aumentar la variación a largo plazo. Cualquier corrección debe registrarse y volverse a verificar antes de reiniciar el molde.

Verifique el pasador de la válvula y el sistema de canal caliente

Un inserto de compuerta de válvula no funciona solo. Si el pasador de la válvula, el actuador, la boquilla, el asiento del inserto o el control de temperatura tienen un problema, un inserto nuevo puede dañarse nuevamente. Antes del reemplazo, la estructura relacionada debe revisarse juntos.

• condición de la punta del pasador de la válvula;
• rectitud del alfiler y desgaste local;
• recorrido y repetibilidad del pasador;
• sincronización de apertura y cierre;
• condición y respuesta del actuador;
• alineación de boquillas;
• condición del asiento del inserto y de la placa de la cavidad;
• expansión térmica y rango de temperatura de funcionamiento;
• Fugas en el canal caliente o acumulación de material.

Los controles de canal caliente, actuadores, pasadores de válvula y componentes patentados de canal caliente pueden requerir coordinación con el proveedor original de canal caliente. Un proveedor de insertos de reemplazo no debe asumir que todas las fallas relacionadas con el canal caliente pueden resolverse únicamente con el mecanizado de insertos.

Requisitos de validación y fabricación de insertos de repuesto

Requisitos de dibujo y línea base

Una solicitud de cotización de inserto de compuerta de válvula de repuesto debería proporcionar suficiente información para controlar tanto el componente independiente como la forma en que encaja en el molde existente. Una fotografía de la pieza dañada no es suficiente para una revisión fiable del mecanizado.

• Dibujos originales en 2D y 3D;
• el inserto desgastado o dañado, si está disponible;
• número de cavidad y posición del molde;
• dimensiones de puerta y cierre;
• altura de instalación;
• diámetro de ajuste y superficie de referencia;
• requisito de concentricidad;
• requisito de acabado superficial;
• CMM original o datos de inspección dimensional;
• Marca del canal caliente, modelo e información de componentes relacionados.

Para moldes más antiguos, el estado real del molde puede diferir del dibujo original. En ese caso, las fotografías actuales de piezas desgastadas, fotografías de estructuras de acoplamiento, muestras de cavidades y registros de mantenimiento se convierten en importantes referencias de revisión.

Acero, tratamiento térmico y requisitos de superficie

No existe un único grado de acero que sea correcto para cada inserto de compuerta de válvula. Los requisitos de acero, tratamiento térmico y superficie deben seleccionarse según la abrasividad de la resina, la temperatura de funcionamiento, el tamaño de la compuerta, el impacto del pasador de la válvula, el riesgo de corrosión, el volumen de producción, la estrategia de reparación y la condición de la superficie requerida.

La cotización debe identificar el material propuesto, el rango de dureza, el tratamiento térmico y los requisitos de la superficie según el dibujo o la especificación del cliente. Si el molde utiliza un diseño de canal caliente patentado, los requisitos relacionados también se deben verificar con el proveedor del canal caliente.

Repetibilidad de inspección y reemplazo de CMM

La inspección CMM puede respaldar la repetibilidad del inserto de puerta de reemplazo al confirmar las dimensiones críticas y las referencias de ajuste definidas por el cliente. El plan de inspección debe prepararse antes del mecanizado, especialmente cuando el inserto debe coincidir con un molde existente con un tiempo de montaje limitado.

• dimensiones CTQ definidas por el dibujo;
• ajuste de referencias y superficies de referencia;
• altura de inserción;
• superficie para sentarse;
• diámetro y concentricidad del ajuste;
• comparación de cavidades para inserciones repetidas;
• registros de repetibilidad de reemplazo;
• Versión del informe e identificación del número de cavidad.

La inspección CMM debe utilizarse con una comprensión realista de la geometría del componente. Los agujeros muy pequeños, las superficies finas, el estado del borde de la puerta, los perfiles especiales o los defectos de la superficie también pueden requerir calibres adecuados, inspección óptica, revisión microscópica, comprobaciones de perfiles o métodos de inspección definidos por el cliente.

Prueba de molde y aprobación de reinicio

Se debe validar un inserto de repuesto en el molde antes de reiniciar completamente la producción. El propósito de la prueba es confirmar no sólo que se puede instalar el nuevo inserto, sino también que la cavidad funciona consistentemente bajo condiciones de moldeo controladas.

Antes del juicio

• comprobar el conjunto del molde y el asiento del inserto;
• confirmar el movimiento y la repetibilidad del pasador de la válvula;
• verificar conexiones eléctricas, calentadores y termopares;
• revisar las condiciones de enfriamiento y canal caliente;
• Confirme la identificación del inserto y el número de cavidad.

Registros de prueba

• información de máquinas y materiales;
• parámetros de temperatura, presión y sincronización;
• registros de tiempo de ciclo y movimiento del molde;
• condiciones de enfriamiento;
• muestras numeradas por cavidades;
• peso de la pieza y apariencia de la puerta;
• Comparación de tiro corto o de relleno cuando sea útil.

Registros de aprobación

• informe de prueba de moho;
• informe dimensional o CMM;
• registro de aprobación de muestra;
• vídeo de funcionamiento del molde si es necesario;
• lista de riesgos restantes;
• Recomendación de mantenimiento.

La validación de reinicio debe comparar la cavidad reparada o reemplazada con cavidades estables. Si solo una cavidad se vio afectada, se debe comparar la apariencia de la puerta, el peso de la pieza y la calidad de la muestra con la cobertura de cavidad acordada, no solo con una sola pieza.

Mantenimiento preventivo e insertos de repuesto

Los daños en el inserto de compuerta de válvula son más fáciles de controlar cuando se registran los datos de mantenimiento antes de que una falla se vuelva urgente. Los registros preventivos pueden ayudar al comprador a decidir si limpiar, corregir, reemplazar o pedir insertos de repuesto antes de que el molde detenga la producción.

• registros de recuento de ciclos;
• tendencia de apariencia de la puerta por cavidad;
• inspección programada del pasador de válvula y del inserto de compuerta;
• método de limpieza aprobado;
• historial de pulido y corrección;
• stock de insertos de repuesto;
• registros de revisión de planos y cambios de ingeniería;
• Línea base de CMM o datos de referencia dimensional;
• plazo de entrega de reemplazo;
• marcado claro de la cavidad e identificación de componentes.

Para moldes de múltiples cavidades, los insertos de repuesto deben conectarse con numeración de cavidades. Un inserto de repuesto sin una referencia clara de la cavidad, un registro de inspección o un dato de ajuste puede aumentar el tiempo de inactividad durante el mantenimiento.

Qué deben solicitar los compradores a un proveedor de insertos de repuesto

Un proveedor de insertos de repuesto debería ayudar a aclarar el alcance del mecanizado y la inspección antes de la cotización. Los compradores deben solicitar algo más que un simple precio unitario.

• análisis de daños basado en fotografías, muestras o componentes desgastados;
• revisión de planos y referencias de ajuste;
• confirmación de material y dureza;
• ruta de mecanizado para características críticas;
• plan de inspección y formato de informe;
• Informe CMM para dimensiones críticas definidas por el cliente;
• comparación de insertos antiguos y nuevos cuando sea posible;
• plazos de entrega y opciones de reemplazo urgentes;
• embalaje seguro para insertos de precisión;
• revisión de comentarios de prueba después de la instalación;
• responsabilidad de corrección y proceso de comunicación.

Para necesidades más amplias de herramientas de reemplazo, los compradores pueden revisar los componentes del molde y las categorías de insertos de precisión relacionadas antes de preparar la solicitud de cotización.

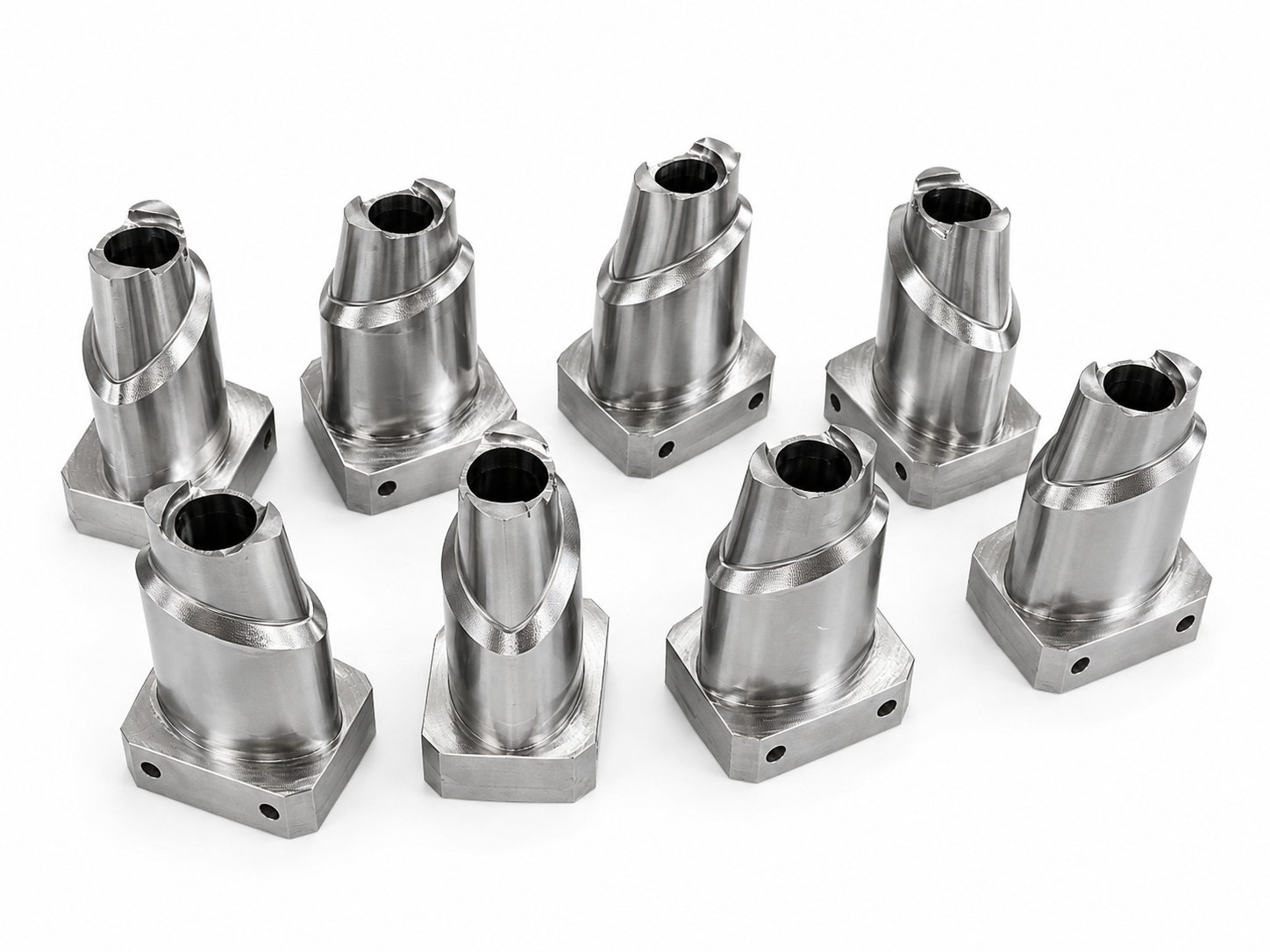

Cómo SENLAN revisa las solicitudes de reemplazo

SENLAN revisa los proyectos de insertos de reemplazo conectando el componente dañado, la condición del molde, los defectos específicos de la cavidad, los dibujos originales y los requisitos de inspección antes de la cotización. Esto ayuda a aclarar si el proyecto es principalmente una tarea de mecanizado de insertos de reemplazo, una tarea de soporte de reparación local o una revisión más amplia de herramientas.

La revisión puede incluir mecanizado CNC para geometría de inserción de precisión, mecanizado detallado por electroerosión para características locales, esmerilado y pulido cuando lo requiera el dibujo, inspección ZEISS CMM para dimensiones críticas definidas por el cliente, registros de inspección numerados de cavidades, insertos de repuesto para mantenimiento de moldes, comparación de componentes nuevos y antiguos basada en los datos disponibles y revisión de comentarios de prueba basada en muestras y registros de los clientes.

Los compradores pueden revisar publicadas por SENLAN las Ventajas técnicas al evaluar el soporte de inspección y mecanizado. Las tolerancias, los métodos de inspección y los entregables específicos del proyecto aún deben confirmarse a partir de los planos reales y la solicitud de cotización.

Preguntas frecuentes

¿Qué causa el daño del inserto de la compuerta de la válvula?

Los daños en el inserto de la compuerta de la válvula pueden ser causados ​​por desalineación del pasador de la válvula, apagado retardado, inestabilidad del calentador o de la temperatura, presión local excesiva, fugas de material fundido, resina abrasiva, estrés térmico, acumulación de carbono o desgaste prolongado. El sistema de canal caliente y las condiciones del proceso deben comprobarse junto con el inserto.

¿Puede un inserto de puerta desgastado provocar un destello?

Sí. El desgaste, la erosión o los daños en el cierre alrededor de la puerta pueden crear una llamarada local. Sin embargo, también se deben excluir el exceso de presión, el retraso del pasador, la inestabilidad de la temperatura o los problemas del material antes de identificar el inserto como la única causa.

¿Cuándo se debe reemplazar un inserto de compuerta de válvula?

Generalmente se prefiere el reemplazo cuando la superficie funcional está desgastada, el diámetro de la compuerta se ha desviado, el área de cierre está dañada, hay grietas o erosión, o los defectos repetidos regresan después de la limpieza o corrección local.

¿Puede el pulido reparar el desgaste del inserto de la puerta?

El pulido puede eliminar la contaminación o marcas menores, pero no debe tratarse como una reparación automática. El pulido puede cambiar el diámetro de la compuerta, la geometría de cierre o la altura del inserto, por lo que se requiere una nueva verificación dimensional y una validación de prueba.

¿Se debe reemplazar el pasador de la válvula con el inserto?

No siempre. Se debe inspeccionar el pasador de la válvula para comprobar el desgaste de la punta, la rectitud, el recorrido, la sincronización y la alineación. Si el pasador de la válvula está dañado o desalineado, es posible que reemplazar solo el inserto no evite fallas repetidas.

¿Por qué sólo una cavidad muestra defectos en la puerta?

Los defectos de la compuerta de una cavidad pueden deberse al desgaste local del inserto de la compuerta, la sincronización del pasador de la válvula, la alineación de la boquilla, la inestabilidad del calentador, el flujo bloqueado o daños en el cierre local. Las muestras numeradas de las cavidades y la comparación con cavidades estables son útiles para el diagnóstico.

¿Qué dimensiones son críticas para el reemplazo?

Las dimensiones críticas generalmente incluyen el diámetro de la compuerta, el diámetro de cierre, la altura del inserto, la profundidad del asiento, el diámetro del accesorio, la concentricidad, la referencia de alineación del pasador de la válvula y las dimensiones CTQ o de referencia definidas por el cliente.

¿Qué registros se requieren antes de reiniciar la producción?

Los registros útiles incluyen historial de alarmas, parámetros de proceso, verificación del movimiento del pasador de la válvula, verificación del calentador y termopar, informe dimensional o CMM, muestras numeradas de las cavidades, revisión de la apariencia de la compuerta, comparación del peso de las piezas, informe de prueba del molde y lista de riesgos restantes.
