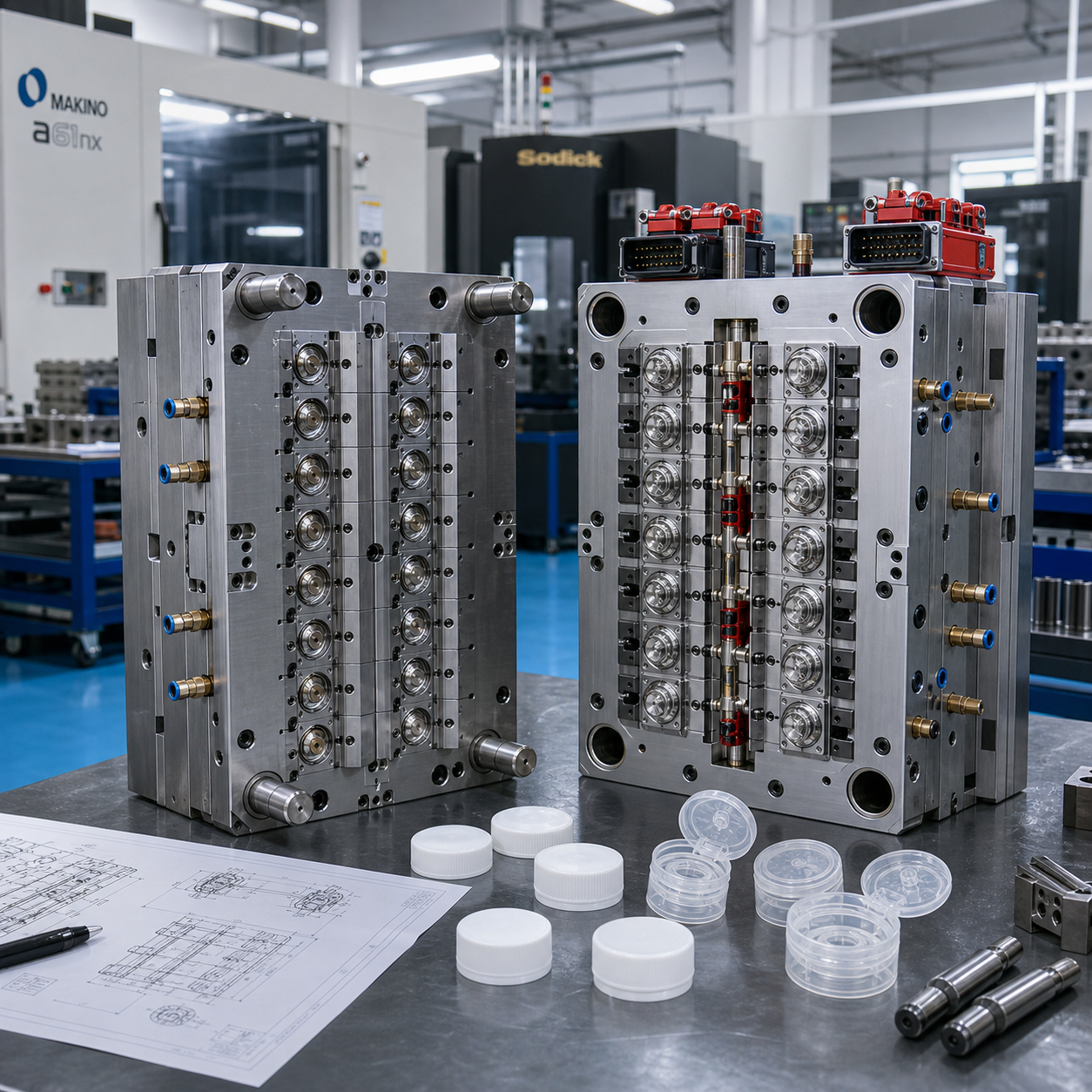

El diseño del molde de bisagra viva afecta directamente la durabilidad, la flexibilidad y la estabilidad a largo plazo de los moldes de tapa abatible de alta cavidad . Para los cierres abatibles de PP, el rendimiento de la bisagra depende de la geometría de la bisagra, la ubicación de la compuerta, el equilibrio de la cavidad, el diseño de enfriamiento, la estrategia de ventilación, la precisión de la inserción y la estabilidad de las herramientas.
En la producción con muchas cavidades, la falla de las bisagras vivas rara vez es causada solo por el material. El blanqueamiento de las bisagras, el agrietamiento, la flexibilidad desigual, los destellos, los disparos cortos o la sensación de cierre inestable a menudo provienen de pequeñas variaciones de herramientas que se repiten en muchas cavidades durante la producción en masa.
Es por eso que los compradores deben revisar el diseño de las bisagras vivas durante el DFM, antes de cortar el acero, en lugar de esperar hasta que las pruebas del molde expongan el problema.
Cuando una tapa abatible se agrieta después de abrirla y cerrarla repetidamente, a menudo se culpa primero al material. La selección del material de PP es importante, especialmente para los cierres de PP reciclado y los envases monomateriales. Pero en un molde abatible de alta cavidad, el diseño de las herramientas es igualmente importante.
Antes de que comience la fabricación del molde, la etapa DFM ya define varias condiciones que influyen en la vida útil de las bisagras:
espesor de la bisagra y radio de transición;
distancia puerta-bisagra;
dirección del flujo a través del área de la bisagra;
equilibrio del corredor a través de las cavidades;
disposición de enfriamiento alrededor del cuerpo de la tapa y la bisagra;
ventilación cerca de secciones de paredes delgadas;
Repetibilidad del inserto de núcleo y cavidad.
Si estas decisiones son débiles, un molde aún puede producir primeras muestras aceptables. El verdadero problema puede aparecer más tarde, cuando el molde funcione a velocidad de producción y cada pequeña variación se repita miles o millones de veces.
La siguiente tabla conecta temas comunes de diseño de moldes para tapas abatibles con las preocupaciones de los compradores que afectan en la producción real.
Área de diseño | Principal preocupación del comprador | Área de herramientas para revisar |
|---|---|---|
Diseño de molde de bisagra viva. | Durabilidad y flexibilidad de las bisagras | Geometría de la bisagra, espesor, radio de transición. |
Disposición del molde de tapa abatible | Producción estable de gran volumen | Disposición de la cavidad, equilibrio del corredor, estabilidad del utillaje. |
Diseño de refrigeración | Alabeo, contracción, tensión de las bisagras | Canales de refrigeración, contacto de inserción, equilibrio térmico. |
Diseño de ventilación | Tomas cortas, marcas de quemaduras, flash. | Ubicación de la ventilación, profundidad de la ventilación, condición de la línea divisoria |
Consistencia de la cavidad | Sensación de bisagra repetible en todas las cavidades. | Precisión de inserción, inspección de cavidades, repetibilidad de reemplazo |
El marco HINGE ayuda a los compradores a evaluar si un molde abatible de alta cavidad puede soportar el rendimiento de la bisagra a largo plazo.
Factor | Significado | Punto de revisión del comprador |
|---|---|---|
H | Control de geometría y espesor de las bisagras. | ¿El espesor de las bisagras es uniforme en todas las cavidades? |
I | Equilibrio de inyección entre cavidades | ¿Se llenan todas las cavidades bajo presión y sincronización similares? |
N | Estrategia de compuerta y flujo neutral | ¿La ubicación de la puerta protege el rendimiento de las bisagras? |
G | Refrigeración y ventilación guiadas | ¿Están estables el enfriamiento y la ventilación cerca del área de las bisagras? |
E | Validación de resistencia y estabilidad de herramientas. | ¿Puede el molde mantener el rendimiento de las bisagras durante tiradas de producción largas? |
Las bisagras vivas dependen de un espesor controlado. Si la bisagra es demasiado gruesa, la tapa abatible puede sentirse rígida. Si es demasiado delgada, la bisagra puede blanquearse, agrietarse o rasgarse durante el uso repetido.
En un molde prototipo de una sola cavidad, el ajuste de las bisagras es más fácil de observar. En un de 48, 64 o más cavidades molde de inyección de tapa abatible , el desafío es diferente: cada cavidad debe reproducir la misma geometría de bisagra.
Los compradores deben revisar:
tolerancia del espesor de la bisagra;
radio de bisagra y forma de transición;
posición de la línea de separación alrededor de la bisagra;
acceso de pulido;
coincidencia del inserto de núcleo y cavidad;
Margen seguro de acero para ajuste de bisagras.
El objetivo no es sólo hacer que la primera muestra funcione. El verdadero objetivo es repetir el mismo comportamiento de las bisagras en todas las cavidades durante la producción en masa.
La ubicación de la puerta en un molde de tapa abatible afecta más que el llenado. Influye en la dirección del flujo, la orientación molecular, el riesgo de la línea de soldadura, el equilibrio de presión y la tensión alrededor de la bisagra viva.
Una mala ubicación de la compuerta puede crear vacilaciones en el flujo, líneas de soldadura o tensión de empaquetamiento local cerca del área de las bisagras. Es posible que estos problemas no sean obvios durante la primera prueba del molde, pero luego pueden aparecer como bisagras blanqueadas, agrietamiento temprano, flexibilidad desigual o sensación de cierre inconsistente.
Durante DFM, los compradores deben preguntar:
¿Cómo afecta la posición de la compuerta el flujo de material a través del área de las bisagras?
¿Aparecerán líneas de soldadura cerca de la bisagra, el encaje a presión o la superficie de sellado?
¿Se puede llenar cada cavidad bajo una presión y un tiempo similares?
¿La marca de la puerta afectará la superficie visible?
¿Pueden la refrigeración y la ventilación respaldar la estrategia de compuerta seleccionada?
Para la revisión del comprador, se debe verificar la estrategia de la puerta junto con el diseño del molde, el equilibrio del canal, la condición de la línea de separación y la precisión de los componentes relacionados del molde de la tapa.
El desequilibrio de enfriamiento es una de las razones más pasadas por alto de los problemas de las bisagras vivas. Si el cuerpo de la tapa, el área de la bisagra y las características de sellado no se enfrían de manera uniforme, la pieza puede soltarse debido a la tensión interna.
Problema de enfriamiento | Posible efecto | Punto de revisión de herramientas |
|---|---|---|
Puntos calientes locales | Alabeo o contracción retardada | Ruta de enfriamiento cerca del cuerpo de la tapa y la bisagra |
Enfriamiento desigual cerca de la bisagra | Tensión o deformación de la bisagra | Insertar contacto y equilibrio térmico local. |
Mal contacto de inserción | Deriva dimensional específica de la cavidad | Precisión de ajuste, precarga y reemplazo de insertos |
Enfriamiento inestable durante la reducción del ciclo | Vida de fatiga de la bisagra más corta | Objetivo de tiempo de ciclo y eficiencia de enfriamiento |
El diseño de enfriamiento para moldes con tapa abatible debe revisarse junto con la estrategia de compuerta, ventilación, expulsión y estructura de inserción. Tratar el enfriamiento como un tema separado puede pasar por alto la verdadera fuente de variación de las bisagras.
El área de bisagra viva es delgada y sensible a las condiciones de llenado. Un diseño de ventilación deficiente puede causar aire atrapado, marcas de quemaduras, disparos cortos, calidad superficial débil o destellos cerca de la línea de separación.
Los compradores deben revisar la ventilación cerca de:
secciones de bisagra;
extremos de flujo de pared delgada;
características de ajuste a presión;
áreas de sellado;
líneas de separación alrededor del cuerpo de la gorra.
El diseño de ventilación para moldes de inyección no debe tratarse como un pequeño detalle de mantenimiento. En moldes abatibles de cavidades altas, la estabilidad de la ventilación afecta directamente la consistencia de la cavidad y la estabilidad de la producción a largo plazo.
A medida que aumenta el número de cavidades, el desafío no es sólo producir más piezas por ciclo. El verdadero desafío es mantener estable cada cavidad.
Área de revisión | Por qué es importante | Pregunta del comprador |
|---|---|---|
equilibrio de la cavidad | Evita diferencias en el rendimiento de las bisagras específicas de cada cavidad | ¿Cómo se comprobará cada cavidad durante el ensayo? |
Insertar repetibilidad | Controla el espesor de la bisagra y la geometría de la tapa. | ¿Pueden los insertos de repuesto tener las mismas dimensiones críticas? |
Equilibrio de enfriamiento | Reduce la contracción desigual y la tensión de las bisagras. | ¿Está el enfriamiento equilibrado entre el cuerpo de la tapa y las áreas de las bisagras? |
Método de inspección | Confirma si la precisión de las herramientas está controlada | ¿Las inserciones críticas son revisadas por CMM o una inspección equivalente? |
La consistencia de las cavidades en los moldes para tapas es especialmente importante para el cuidado personal, el envasado de cosméticos, el envasado de alimentos y otras aplicaciones donde la apariencia, la sensación de apertura, el ajuste del sellado y la repetibilidad son importantes. Los insertos de cavidades de precisión para moldes de embalaje son una de las áreas de herramientas clave a revisar.
Los equipos de embalaje europeos y norteamericanos están prestando más atención a las estructuras de embalaje reciclables y monomateriales. Los cierres abatibles de PP se ajustan a esta dirección, pero los cambios de material pueden afectar el comportamiento del moldeo.
En comparación con el PP virgen, los cierres de PP reciclado pueden presentar diferencias en:
comportamiento del flujo de fusión;
contracción;
características de liberación;
apariencia superficial;
recuperación de bisagras;
estabilidad del proceso.
Un diseño de molde estable no puede eliminar todas las variaciones del material, pero puede proporcionar una ventana de proceso más amplia. Para proyectos de moldes de tapas monomateriales, se deben revisar el equilibrio de la compuerta, la consistencia del enfriamiento, la estabilidad de la ventilación y el control de la geometría de las bisagras antes de fabricar el molde.
Síntoma | Posible causa de las herramientas | Qué revisar |
|---|---|---|
Blanqueamiento de bisagras | Desequilibrio de flujo o estrés local. | Ubicación de la compuerta, dirección del flujo, condición del empaque |
Agrietamiento después de un uso repetido | Transición brusca o espesor de bisagra inestable | Radio de bisagra, precisión de inserción, ajuste seguro para el acero |
Flexibilidad desigual | Inconsistencia de la cavidad | Dimensiones del inserto de la cavidad, equilibrio del canal, disposición de refrigeración |
Destello alrededor de la bisagra | Desajuste de la línea de separación o desgaste del respiradero | Superficie de separación, profundidad de ventilación, desgaste del molde |
Deformación | Desequilibrio de enfriamiento o problema de liberación | Diseño de refrigeración, contacto de inserción, sistema de expulsión |
Tiros cortos cerca de la bisagra | Mala resistencia al llenado o ventilación | Ubicación de ventilación, ventana de inyección, flujo de sección delgada |
Antes de aprobar un nuevo molde para tapas abatibles de alta cavidad, los compradores deben revisar:
consistencia del espesor de la bisagra viva;
diseño de transición y radio de bisagra;
posición de la compuerta y dirección del flujo;
riesgo de línea de soldadura cerca de áreas de bisagra, ajuste a presión o sellado;
variación de una cavidad a otra;
disposición de enfriamiento cerca de la bisagra y el cuerpo de la tapa;
ubicación de ventilación y plan de mantenimiento de ventilación;
condición de la línea de separación alrededor de la bisagra;
intercambiabilidad de componentes del molde;
tiempo de ciclo esperado;
Grado PP y contenido reciclado;
método de inspección para insertos de núcleos y cavidades;
requisitos de validación de bisagras a largo plazo.
SENLAN admite moldes de inyección personalizados y componentes de moldes de precisión para aplicaciones de embalaje. Para proyectos de moldes de tapa abatible, el enfoque de revisión va más allá de las dimensiones nominales e incluye geometría de bisagra, consistencia de la cavidad, estrategia de compuerta, equilibrio de enfriamiento, diseño de ventilación, estabilidad de las herramientas y repetibilidad de los componentes de reemplazo.
Las capacidades de SENLAN de componentes de moldes para tapas incluyen inserciones de cavidades, pasadores de núcleo, núcleos de moldes, inserciones de roscas, anillos de cuello, deslizadores, elevadores, núcleos plegables, piezas de moldes de precisión CNC y EDM, y componentes de moldes mecanizados a medida.
Para los compradores que desarrollan nuevos cierres abatibles o resuelven fallas de bisagras activas, disparos cortos, rebabas, líneas de soldadura o defectos específicos de cavidades, el punto de partida más útil es una revisión técnica del dibujo, el material objetivo, el recuento de cavidades, la máquina de producción, el objetivo de tiempo de ciclo y los requisitos de rendimiento de la bisagra.
El diseño del molde de bisagra viva se ve afectado por el espesor de la bisagra, el radio de la bisagra, la ubicación de la compuerta, la dirección del flujo de material, el equilibrio de enfriamiento, la ventilación, la consistencia de la cavidad, la precisión de la inserción y la estabilidad de las herramientas a largo plazo.
La falla de las bisagras vivas puede deberse a la selección del material, pero los factores de herramientas también son importantes. Las causas comunes relacionadas con el moho incluyen espesor inestable de las bisagras, mala ubicación de la puerta, enfriamiento desigual, ventilación insuficiente, desequilibrio de la cavidad, problemas con la línea de separación y concentración de tensiones locales.
La ubicación de la compuerta afecta la dirección del flujo de material, el riesgo de la línea de soldadura, el equilibrio de presión y la tensión alrededor de la bisagra viva. Una mala estrategia de la puerta puede contribuir al blanqueamiento de las bisagras, al agrietamiento, a la flexibilidad desigual o a problemas específicos de las cavidades de las bisagras.
Cada cavidad debe reproducir la misma geometría de bisagra y condiciones de moldeo. Si una cavidad se llena, enfría o ventila de manera diferente, la vida útil de la bisagra y la sensación de apertura pueden variar en el mismo molde.
El PP reciclado se puede evaluar para cierres abatibles, pero el molde y la ventana del proceso deben revisarse cuidadosamente. Las mezclas de PP reciclado pueden cambiar el flujo de fusión, la contracción, la apariencia de la superficie, el comportamiento de liberación y la recuperación de las bisagras.
Los compradores deben preguntar sobre la revisión del DFM, el control del espesor de las bisagras, la estrategia de la compuerta, el equilibrio de la cavidad, el diseño de enfriamiento, la ventilación, la selección de acero, la inspección de la CMM, la validación de pruebas y la repetibilidad de los componentes de reemplazo.
