Un corte interno se refiere a cualquier característica dentro de una pieza moldeada que obstruya su expulsión directa desde el lado del núcleo. Los tipos comunes de socavados internos incluyen:
•Roscas internas (p. ej., tapas de botellas, carcasas médicas)
•Ranuras de retención/funciones de encaje dentro de tubos o carcasas
•Costillas internas, funciones de bloqueo o geometrías estilo bayoneta
•Logotipos empotrados o perfiles de sellado interno
El desafío principal es sencillo: la pieza se "engancha" mecánicamente al núcleo, lo que hace imposible expulsar la pieza sin primero quitar o colapsar la geometría que creó el corte. Este requisito añade costos y riesgos, ya que obliga a los diseñadores de moldes a emplear acciones secundarias en el molde, que a menudo deben realizarse en espacios reducidos con tolerancias estrictas.
Si bien los métodos tradicionales pueden ser eficaces en determinados escenarios, a menudo se producen a expensas de otros factores, lo que introduce una nueva serie de problemas. A continuación se presentan varias soluciones tradicionales comunes y sus inconvenientes:
1.Acciones laterales/deslizamientos (levantadores internos)
•Pros: Tecnología madura, ampliamente entendida.
•Contras: Aumenta el tamaño del molde, la complejidad, los puntos de desgaste y la sensibilidad de configuración. Las correderas internas socavadas suelen ser de difícil acceso, difíciles de ventilar y propensas a desgastarse, especialmente cuando el socavado es profundo, la resina es abrasiva o el número de ciclos es alto.
2.Inserciones cargadas manualmente
•Ventajas: Bajo costo inicial del molde.
•Desventajas: Requiere mucha mano de obra, plantea riesgos de seguridad, conduce a un menor rendimiento y una calidad inconsistente. La carga manual rara vez es una respuesta a largo plazo para programas de producción de alto volumen o industrias reguladas.
3.Mecanismos de desatornillado (para funciones roscadas)
•Ventajas: Excelente para piezas roscadas cuando se diseña correctamente.
•Contras: Costoso, requiere mucho mantenimiento y puede aumentar el tiempo del ciclo. Los sistemas de desenroscado son muy eficaces para ciertos cierres y piezas roscadas, pero no son ideales para todos los cortes internos y aumentan significativamente la complejidad mecánica.
4.Desmontaje (deformación elástica)
•Ventajas: Menor complejidad de herramientas.
•Contras: Sólo funciona cuando la geometría/material lo permite; conlleva riesgos de blanqueamiento por tensión, deformación y rechazos. El decapado depende de que la pieza se flexione fuera del corte, lo que a menudo es incompatible con requisitos dimensionales ajustados o materiales quebradizos.
Resumen: Si bien los métodos tradicionales pueden resolver el problema, con frecuencia conllevan una serie de costos ocultos, que incluyen una mayor carga de mantenimiento, tiempo de inactividad, expulsión inconsistente y tiempos de ciclo extendidos.

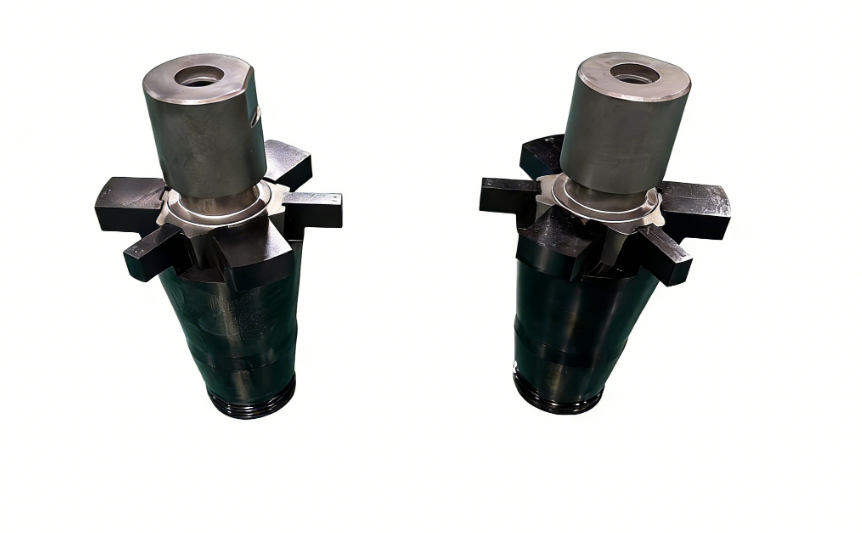

Un núcleo plegable forma la característica interna en tamaño completo durante la inyección y luego se retrae hacia adentro para la expulsión, lo que permite que la pieza se libere limpiamente sin la necesidad de acciones laterales o elevadores internos complejos. Esto se traduce en:
•Eliminación de acciones secundarias en muchas aplicaciones internas socavadas.
•Reducción del tamaño del molde (menos componentes móviles alrededor de la cavidad).
•Repetibilidad mejorada al simplificar la secuencia de acciones.
•Reducir los costos de mantenimiento al reducir los mecanismos de desgaste intensivo.
•Tiempos de ciclo más cortos al permitir rutinas de expulsión más fluidas y rápidas (dependiendo de la aplicación).
Los núcleos plegables de Senlan están diseñados para fabricantes que exigen ingeniería de precisión, rendimiento predecible y estabilidad a largo plazo en entornos de producción desafiantes.
Aunque los diseños varían según la aplicación, el principio subyacente sigue siendo el mismo:
1.Fase de moldeo: el núcleo se expande para formar con precisión la geometría interna.
2.Fase de colapso: los segmentos del núcleo se retraen hacia adentro para eliminar el corte.
3.Fase de expulsión: la pieza se libera suavemente sin arrastrarla, rasparla ni bloquearla.
Esta acción de colapso es particularmente valiosa cuando su socavado interno es:
•Profundo o continuo (p. ej., una ranura de retención completa de 360°)
•Ubicado en un espacio confinado
•Sensible al daño superficial
•Requiere un control dimensional consistente
1.Industria del embalaje: Tapas, cierres, componentes dispensadores.
•Los proyectos de embalaje prosperan con tiempos de ciclo cortos y un alto tiempo de actividad. Los núcleos plegables son excelentes para: anillos de retención internos, elementos de ajuste dentro de tapas y perfiles de sellado internos complejos. El resultado: menos acciones del molde, menos puntos de desgaste y una expulsión más consistente.
2.Industria médica: carcasas, consumibles de diagnóstico, conectores.
•El moldeado médico a menudo exige: tolerancias estrictas, superficies controladas (sin marcas de arrastre) y repetibilidad estable en tiradas de producción largas. Un núcleo plegable puede reducir significativamente la variabilidad introducida por la complicada sincronización del deslizamiento y el ajuste interno del elevador.
Un núcleo plegable no es una "reparación de modernización"; Es más eficaz cuando se considera durante el DFM (Diseño para la Manufacturabilidad) y la fase de diseño del molde. Estos son los elementos clave para validar:
1.Geometría y profundidad del corte: ¿El corte es continuo (360°) o parcial? ¿Qué tan profundo es? ¿Hay suficiente longitud axial para el colapso y la expulsión?
2.Comportamiento de la resina: la tasa de contracción y la rigidez afectan la fuerza de expulsión. Los materiales abrasivos o rellenos de vidrio influyen en las expectativas de desgaste. Los materiales de grado médico pueden requerir controles de superficie y contaminación más estrictos.
3. Requisitos de tolerancia y acabado superficial: si la superficie interna es un área de sellado funcional o requiere un ajuste de precisión, necesitará: alineación estable del núcleo, comportamiento de colapso consistente y un acabado superficial apropiado para reducir el arrastre/marcas.
4.Estrategia de ventilación y compuerta: las características internas pueden atrapar aire fácilmente. Una buena ventilación y estabilidad del proceso son esenciales para evitar quemaduras, cortocircuitos y un llenado inconsistente.
5. Volumen de producción y objetivos del ciclo de vida: Los programas de producción de alto volumen se benefician más de: mecanismos simplificados, mantenimiento reducido y rendimiento predecible en tiradas de producción largas.
Senlan integra aplicaciones de núcleo plegable como parte de soluciones de herramientas personalizadas más amplias y fabricación de componentes de moldes de alta precisión, lo que garantiza que el diseño del núcleo se alinee con las necesidades generales de rendimiento de su molde.
•"La pieza se pega al núcleo y se arrastra durante la expulsión." Los núcleos plegables reducen la interferencia al retraerse lejos del corte antes de la expulsión, reduciendo así la posibilidad de marcas de arrastre y raspaduras.
•"Estamos luchando contra el flash o el desgaste en las acciones de las correderas internas." La eliminación de las correderas internas puede eliminar las superficies de contacto con mucho desgaste y la sensibilidad de sincronización que a menudo causan flash o desajuste.
•"Nuestro tiempo de ciclo es inestable debido a una expulsión inconsistente". Una expulsión más predecible puede estabilizar la fuerza y el tiempo de expulsión, contribuyendo a la estabilidad general del ciclo (los resultados específicos dependen de la geometría y el proceso de la pieza).
•"El mantenimiento del molde es demasiado frecuente". Menos acciones complejas generalmente significan menos puntos de falla, especialmente en ambientes de alta cavitación o ciclo alto.
Cuando se trata de socavaduras internas, se necesita algo más que un simple componente; necesita un sistema de precisión que funcione de manera confiable en condiciones de producción reales. El enfoque de Senlan está alineado con lo que más les importa a los moldeadores y fabricantes de equipos originales:
•Ingeniería de Precisión: Garantizar la estabilidad dimensional.
•Tecnología de fabricación avanzada: procesos de mecanizado CNC de alta precisión para respaldar un ajuste y acabado repetibles.
•Integración con necesidades más amplias de diseño de herramientas y componentes de moldes.
• Mentalidad de soporte de ingeniería: evaluar el desafío del socavado, no solo vender una pieza.
Si ya está obteniendo componentes de moldes personalizados o piezas mecanizadas CNC, las soluciones de núcleo plegable son una extensión natural cuando la geometría interna se convierte en el factor limitante en la producción.
Considere un núcleo plegable cuando:
•El corte interno es continuo o de difícil acceso.
•Los mecanismos deslizantes/elevadores generan mantenimiento y tiempo de inactividad.
•Las superficies cosméticas/funcionales de algunas partes se dañan durante la liberación.
•Necesita una repetibilidad más estricta en tiradas de producción largas.
•Quiere reducir la complejidad o el espacio que ocupa el molde.
Los métodos tradicionales pueden seguir siendo la mejor opción cuando:
•La característica es una rosca sencilla que ya funciona bien en una herramienta de desatornillado.
•El corte es menor y el material se desprende de manera confiable sin deformarse.
•El volumen de producción es demasiado bajo para justificar una solución más diseñada.
¿Qué tipos de características internas puede formar un núcleo plegable?
Las aplicaciones comunes incluyen ranuras internas, anillos de retención, funciones de ajuste interno y ciertas geometrías de bloqueo o roscas internas, según las restricciones de diseño.
¿Un núcleo plegable mejorará el tiempo del ciclo?
Potencialmente, especialmente si reemplaza mecanismos más lentos o más delicados, pero el impacto en el tiempo del ciclo depende del diseño de la pieza, el enfriamiento, los requisitos de expulsión y el diseño general del molde.
¿Los núcleos plegables son adecuados para una producción de gran volumen?
Sí, los núcleos plegables a menudo se eligen específicamente para respaldar la coherencia de grandes volúmenes al simplificar acciones internas complejas y mejorar la confiabilidad de la expulsión.
¿Qué información debo proporcionar para la evaluación?
Comparta el dibujo de la pieza/archivo 3D, el tipo de resina, el volumen anual, los objetivos de recuento de cavidades, las dimensiones críticas para la calidad y los detalles del corte interno (profundidad, ubicación, superficies funcionales).
Los recortes internos ya no necesitan requerir acciones secundarias complejas, elevadores frágiles o soluciones alternativas que requieren mucha mano de obra. Con los núcleos plegables Senlan, a menudo puede lograr la geometría interna requerida y al mismo tiempo mejorar la simplicidad, la repetibilidad y la estabilidad de la producción del molde.
Si está planeando un nuevo molde, o solucionando problemas de una pieza interna socavada existente, Senlan puede ayudarlo a evaluar la geometría y recomendar un enfoque de núcleo plegable alineado con sus objetivos de rendimiento.
