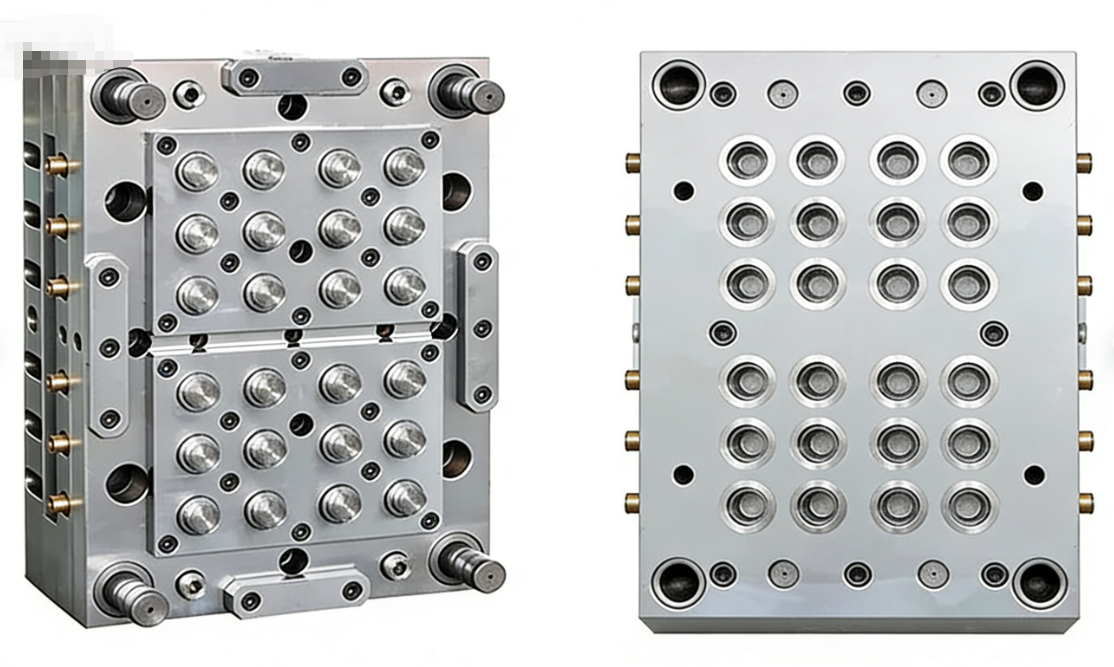

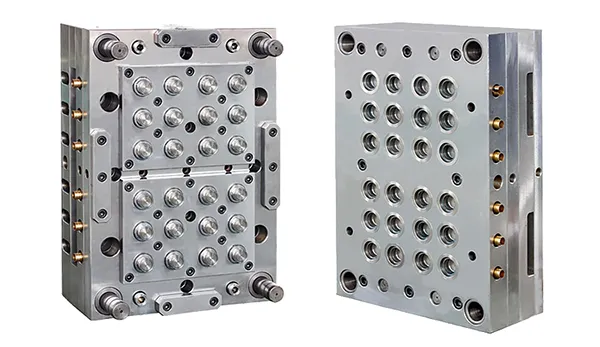

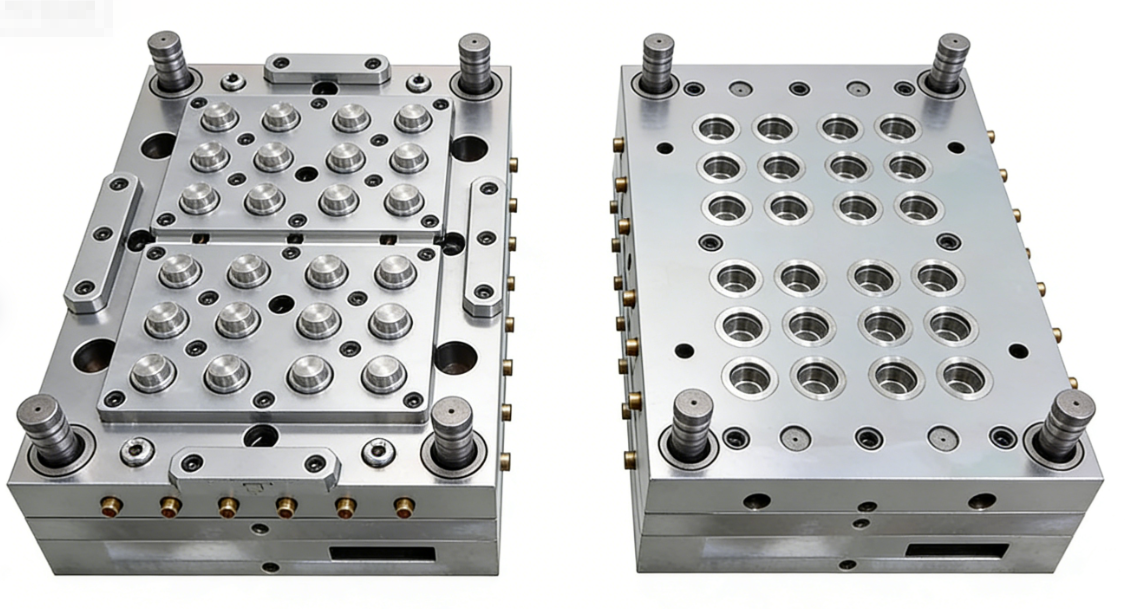

Estudio de caso de molde para tapas de botellas de 24 cavidades

Estabilización de la consistencia entre cavidades para cierres con sello de agua

Este es un estudio de caso anónimo de un molde para tapas de botellas de 24 cavidades desarrollado para aplicaciones de sellado de tapas de botellas de agua y cierre de agua potable . El proyecto se centró en una pregunta central:
¿Cómo mantener 24 cavidades funcionando de manera suficientemente consistente para reducir el trabajo de ajuste, estabilizar el rendimiento del sellado y acortar el tiempo de prueba y validación?

Para proyectos de moldes para tapas como este, el cliente generalmente no tiene problemas con una sola cavidad. El verdadero problema es si todas las cavidades se comportan de la misma manera: en el ensamblaje, en el sellado y en la repetición de la producción. Ese es el problema para el que se creó este proyecto.

Resumen de 10 segundos

Mejor ajuste para

• Proyectos de moldes para tapas con múltiples cavidades de 24 cavidades y superiores

• Aplicaciones de sellado de tapas de botellas de agua.

• cierres de agua potable

• Proyectos en los que la variación de la cavidad provoca fugas, tiempos de instalación prolongados o trabajos de ajuste repetidos.

Lo que ayudamos a mejorar

• menor variación de cavidad a cavidad

• rendimiento de sellado más estable

• Menos ajustes de ajuste durante el montaje y las pruebas.

Cómo lo hacemos

• Mecanizado controlado de componentes críticos del molde.

• inspección de procesos en etapas clave

• datos funcionales y control basado en CTQ

• Estrategia de componentes reemplazables para un mantenimiento más fácil.

Instantánea del proyecto

El desafío del cliente

El objetivo del cliente no era sólo fabricar gorras. El objetivo era hacerlos consistentes en las 24 cavidades y al mismo tiempo mantener estable el rendimiento del sellado en la producción.

Los principales riesgos en este tipo de proyectos fueron:

• algunas cavidades muestran un comportamiento de sellado diferente

• el enganche de la rosca cambia ligeramente de una cavidad a otra

• El trabajo de montaje aumenta durante el montaje.

• la validación tardó más porque el sellado no era lo suficientemente estable

• Moldura de prueba que requiere ajustes repetidos antes de que todas las cavidades funcionen de manera consistente.

En resumen, la cuestión no era si podía pasar una sola cavidad.
La cuestión era si las 24 cavidades podrían funcionar de la misma manera..

Por qué este proyecto fue delicado

En el caso de los moldes para tapas de botellas utilizados en aplicaciones de sellado, las características más críticas no suelen ser todas las dimensiones iguales. La verdadera atención se centra en las funciones de CTQ , que incluyen:

• sellando tierras

• diámetros relacionados con la rosca

• diámetros de ajuste

• características relacionadas con la concentricidad

• áreas relacionadas con el cierre y el montaje

Una pequeña deriva en estas zonas puede provocar:

• contacto de sellado desigual

• rendimiento de hilo inestable

• mayor riesgo de destello

• más ajuste del banco durante el montaje

• ciclos de prueba y validación más largos

Es por eso que el proyecto fue tratado como un problema de control de consistencia , no sólo como un problema de mecanizado.

Nuestra estrategia de solución

En lugar de considerar el molde únicamente como una herramienta terminada, nos centramos en las piezas de su interior que afectan más directamente a la repetibilidad.

1. Primero los componentes críticos del molde

Nos centramos en la consistencia de los componentes del molde que influyen más directamente en el sellado y el comportamiento de la cavidad, incluidos:

• pines centrales

• insertos de cavidad

• anillos de cuello

• inserciones de hilo

• piezas de repuesto relacionadas con el ajuste

2. Ruta de mecanizado basada en CTQ

Las rutas de mecanizado se seleccionaron según:

• tipo de característica

• función de sellado o rosca

• Acceso para corte o electroerosión.

• riesgo relacionado con el ajuste

• requisito de inspección

Esto ayudó a mantener un control más estricto sobre las áreas que realmente afectan el comportamiento del moho.

3. Control de datos funcionales

La estrategia de referencia se alineó con las funciones de ajuste y sellado, no solo con la forma de la pieza. Esto redujo la variación oculta que a menudo aparece solo después del ensamblaje.

4. Inspección integrada en el proceso

La inspección no se trató únicamente como una puerta final. Las dimensiones críticas se verificaron durante la producción y se revisaron nuevamente antes del lanzamiento.

Consistencia entre cavidades

Lo que realmente comprobamos

No definimos la consistencia de la caries sólo por la apariencia. Lo verificamos a través de las características que afectan directamente el rendimiento del molde.

Elementos de control típicos

• concentricidad/desviación en diámetros relacionados con el ajuste

• dimensiones relacionadas con el hilo donde el rendimiento del cierre importa

• Posición del terreno de sellado y superficies de ajuste relacionadas.

• comparación dimensional de cavidad a cavidad en características CTQ definidas

• Dimensiones relacionadas con el ensamblaje antes de la construcción final del molde.

Puertas de inspección típicas

• después del desbaste o semiacabado

• después del tratamiento térmico cuando sea necesario

• después de electroerosión / electroerosión por hilo

• antes de las operaciones finales relacionadas con el ajuste

• antes del envío

Métodos de verificación típicos

• MMC Zeiss para dimensiones y geometría críticas

• Comprobaciones de redondez/concentricidad cuando sea necesario.

• Verificación de la rosca según el diseño de la tapa.

• Revisión visual y relacionada con el ajuste antes del lanzamiento.

Esto significa que el objetivo no es sólo calificar una cavidad. Se trata de mantener el comportamiento de las 24 cavidades lo más consistentemente posible.

Instantánea de capacidad

Nota:
La capacidad de tolerancia se aplica solo a funciones CTQ definidas . La aceptación final depende del dibujo, el sistema de tolerancia acordado, el plan de inspección y el método de validación del proyecto.

Corredor caliente contra corredor frío

¿Cuál se adapta al proyecto?

Para proyectos de moldes para tapas, la elección de canales afecta la productividad, la apariencia de la puerta, el uso de materiales y el mantenimiento.

corredor caliente

Más adecuado para proyectos que necesitan:

• mayor eficiencia de producción

• menor desperdicio de material

• rendimiento del ciclo más limpio

• Llenado más consistente en todas las cavidades.

Corredor frío

Puede ser considerado para proyectos que prioricen:

• estructura de molde más simple

• menor costo inicial de la herramienta

• preferencias específicas de resina o proyecto

La selección final debe basarse en el diseño de la tapa, la resina, el objetivo de producción y la estrategia de mantenimiento.

Lo que más necesitaba este proyecto

Este proyecto no se trataba sólo de hacer un molde de 24 cavidades.
Se trataba de construir un molde que pudiera:

• reducir la diferencia entre cavidades

• sigue sellando más estable

• Reducir el ajuste repetido durante la construcción del molde.

• acortar el tiempo dedicado a la validación y el ajuste

• apoyar una producción más predecible

Esa es la verdadera razón por la que los compradores solicitan una solución de molde para tapas con múltiples cavidades: no porque quieran más cavidades, sino porque quieren una producción más estable de esas cavidades..

Condiciones de riesgo y límites

En proyectos de sellado, el rendimiento inestable no siempre proviene únicamente del molde. También puede verse influenciado por:

• condición coincidente con el cuello de botella

• variación del lote de resina

• control de la máquina y ventana de proceso

• equilibrio de temperatura del canal caliente

• condiciones de validación y torsión del cuerpo de la tapa

Por este motivo, la revisión y validación del molde siempre debe considerarse junto con la condición real de la aplicación. Cuando sea necesario, podemos revisar el proyecto con el cliente según la estructura de cierre real y las condiciones de uso.

Lo que necesitas para empezar

Para revisar un proyecto similar de manera más eficiente, proporcione:

• aplicación de tapa

• recuento de cavidades

• dibujo 2D

• archivo 3D

• muestra, si está disponible

• resina

• puntos clave CTQ, si ya están definidos

• producción objetivo o expectativa de ciclo

• plazo de entrega objetivo

Incluso si no toda la información está lista, aún podemos brindar una revisión inicial.

Lo que puedes esperar de nosotros

Si comparte el dibujo y la lista CTQ, normalmente podemos proporcionarle:

• sugerencia de ruta de proceso inicial

• puntos de enfoque de inspección

• notas de riesgo para ajuste, sellado y consistencia de la cavidad

• Comentarios de revisión de RFQ

Para las revisiones de proyectos estándar, nuestro objetivo es brindar comentarios iniciales dentro de 24 a 48 horas , dependiendo de si los aportes están completos.
