Guía de RFQ de componentes de moldes personalizados
Guía de RFQ de componentes de moldes personalizados: Cómo reducir el riesgo de traspaso de proveedores
Una solicitud de cotización de componentes de molde personalizados no es solo una solicitud de precio.
Ayuda al proveedor a revisar los planos, el material, la tolerancia, el alcance de la inspección y los riesgos de entrega antes de que comience la inspección CNC, EDM, esmerilado, pulido y CMM.
La respuesta corta
Una RFQ completa ayuda al proveedor a revisar la pieza antes de la producción, no después de que aparezcan los problemas.
- Muestra los requisitos de dibujo, material, dureza, tolerancia e inspección.
- Reduce la confirmación repetida entre los equipos de CNC, electroerosión, rectificado, pulido e inspección.
- Para los insertos de repuesto, el número de cavidad, el estado del inserto antiguo y las fotografías de defectos son especialmente importantes.
Por qué es importante la información de RFQ antes del mecanizado

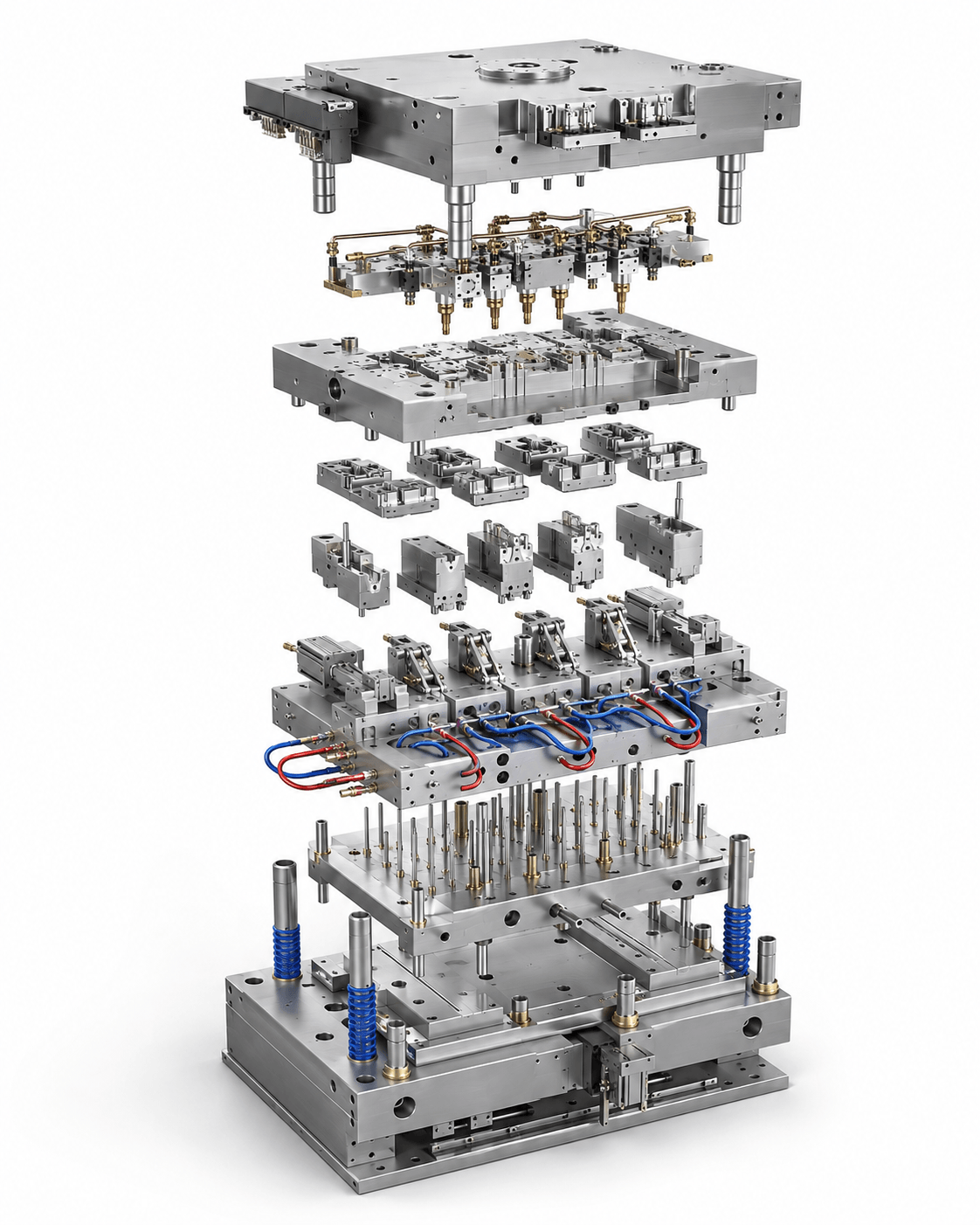

Los componentes de molde personalizados son piezas funcionales dentro de un molde. Pueden controlar áreas de cierre, movimiento deslizante, roscas, ajuste de cavidades, expulsión o mantenimiento a largo plazo.
Si la solicitud de cotización solo incluye una fotografía o un nombre aproximado de la pieza, el proveedor debe adivinar demasiado. Es posible que el material, la dureza, la tolerancia, el acabado de la superficie y el alcance de la inspección no queden claros.
Estos detalles faltantes pueden crear retrasos antes de que comience el mecanizado. También pueden crear disputas más adelante cuando diferentes equipos interpretan el mismo dibujo de diferentes maneras.
Dónde suelen fallar los proyectos de componentes de molde
El riesgo de traspaso de proveedores suele aparecer cuando el proyecto pasa de un proceso a otro sin una referencia técnica clara.
Revisión de dibujo
Riesgo común: las dimensiones críticas o las referencias de datos no están claras.
Verifique con anticipación: confirme la versión del dibujo, el archivo 3D y las notas de tolerancia.
Mecanizado CNC
Riesgo común: Es posible que los márgenes de mecanizado no coincidan con las necesidades posteriores de electroerosión o rectificado.
Verifique temprano: revise el material, la dureza y la secuencia de mecanizado.
electroerosión
Riesgo común: los detalles finos, las ranuras o las áreas de cierre pueden planificarse demasiado tarde.
Verifique con anticipación: marque las áreas de electroerosión y la geometría interna afilada.
Tratamiento térmico
Riesgo común: La dureza o la distorsión pueden afectar el ajuste posterior.
Verifique con anticipación: confirme el grado del acero, la dureza y el acabado posterior al tratamiento.
Molienda
Riesgo común: Es posible que las superficies de referencia no coincidan con el conjunto del molde.
Verifique temprano: defina las superficies de ajuste, la planitud y las áreas de contacto.
Pulido
Riesgo común: Las superficies funcionales pueden cambiarse si el alcance del pulido no está claro.
Verifique temprano: Separe las superficies visibles de las áreas de cierre o deslizantes.
Inspección de MMC
Riesgo común: los informes pueden omitir las dimensiones más importantes.
Verifique temprano: confirme el alcance de la inspección de la CMM antes de la producción.
Entrega
Riesgo común: Las necesidades de embalaje o envío pueden confirmarse demasiado tarde.
Verifique con anticipación: indique las expectativas de embalaje y entrega durante la solicitud de cotización.
Información de RFQ que los compradores deben preparar
Una buena RFQ le brinda al proveedor suficiente información para revisar la ruta de mecanizado, los requisitos de inspección y la viabilidad de entrega antes de la cotización.
Dibujo 2D
Muestra dimensiones, tolerancias, referencias de datos y áreas funcionales.
Ayuda a reducir: confirmación repetida de tolerancia.
Archivo CAD 3D
Ayuda a revisar la geometría, las superficies de ajuste, las áreas de electroerosión y la viabilidad del mecanizado.
Ayuda a reducir: las suposiciones estructurales antes del mecanizado.
Material y dureza
Afecta a CNC, electroerosión, tratamiento térmico, rectificado y revisión de desgaste.
Ayuda a reducir: el conflicto del proceso después de la confirmación del material.
Dimensiones críticas
Define áreas CTQ, superficies de cierre, zonas de ajuste y prioridad de inspección.
Ayuda a reducir: mecanizado poco claro y enfoque de medición.
Acabado superficial
Aclara el pulido, la textura, las superficies visibles y las áreas de liberación.
Ayuda a reducir: cambios tardíos en el acabado.
Requisito de inspección
Define el informe dimensional, la inspección de la CMM y el alcance de la medición.
Ayuda a reducir: responsabilidad de calidad poco clara.
Inserto antiguo o muestra coincidente
Ayuda a revisar el ajuste del reemplazo, la relación de ensamblaje y la condición del molde.
Ayuda a reducir: incertidumbre de ajuste.
Expectativa de entrega objetivo
Ayuda a revisar si el cronograma solicitado coincide con la ruta del proceso.
Ayuda a reducir: suposiciones de entrega poco realistas.
Por qué los insertos de repuesto necesitan más información
Los insertos de repuesto deben coincidir con la condición del molde existente, no solo con el dibujo. Un inserto nuevo aún puede crear problemas si no coincide con la posición de la cavidad, la superficie de cierre, la condición de desgaste o la relación de ajuste dentro del molde.
Número de cavidad
Identifica dónde aparece el problema en el molde.
Condición de inserción antigua
Muestra desgaste, daños y condición del molde existente.
Fotos de defectos
Ayuda a localizar flashes, pegados, disparos cortos o marcas de arrastre.
Área de molde coincidente
Aclara cómo encaja el inserto con los componentes del molde cercanos.
Superficie de cierre
Muestra dónde la precisión del ajuste puede afectar la rebaba o la calidad de la pieza.
Registro de inspección
Define qué dimensiones deben medirse antes del envío.
Problemas comunes de solicitudes de cotización y mejores formas de enviar información

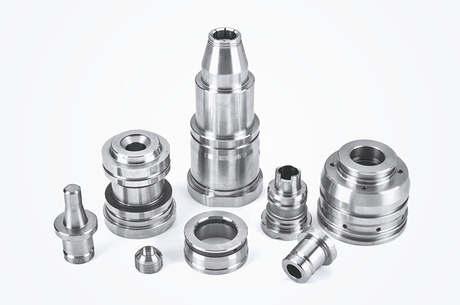

Componente del molde de precisión del inserto de repuesto
Solicitud de cotización incompleta: cite este encarte.
Posible riesgo: Las superficies de montaje, las áreas de cierre y el alcance del pulido pueden no estar claros.
Mejor manera: envíe planos, archivos STEP, materiales, dureza, superficies críticas y necesidades de inspección.
del núcleo
RFQ incompleta: Necesitamos un pin central como este de muestra.
Posible riesgo: Se puede asumir tolerancia de diámetro, redondez, acabado superficial y material.
Mejor manera: envíe el dibujo, el material, la tolerancia, los requisitos de superficie, la muestra anterior y el alcance de la inspección.
de rosca del pasador del núcleo
RFQ incompleta: haga que esta pieza de molde roscada.
Posible riesgo: el perfil de la rosca, el área de ajuste y la resistencia al desgaste pueden no estar claros.
Mejor manera: envíe archivos 3D, detalles de rosca, material, tratamiento térmico e información de componentes coincidentes.
del inserto
RFQ incompleta: Tenemos flash. Por favor cite un nuevo inserto.
Posible riesgo: el problema puede deberse al desgaste del inserto, un desajuste en el cierre, la ventilación o la condición existente del molde.
Mejor manera: envíe el número de cavidad, el inserto antiguo, las fotografías de los defectos, el dibujo del molde, el material y las áreas de ajuste.
de cavidad
RFQ incompleta: cite esta pieza del molde.
Posible riesgo: Se pueden asumir incorrectamente la ruta de mecanizado, el tratamiento térmico, el rectificado y el alcance de la inspección.
Mejor manera: envíe dibujos 2D, archivos STEP, materiales, dureza, tolerancia, acabado superficial y requisitos de inspección.
Cómo SENLAN revisa una solicitud de cotización de componentes de molde
SENLAN revisa una solicitud de cotización de componentes de molde desde los puntos de dibujo, material, mecanizado, ajuste e inspección antes de la cotización. El objetivo es reducir las suposiciones antes de que comience la inspección CNC, EDM, esmerilado, pulido o CMM.
- Versión del dibujo y consistencia del archivo 3D
- Grado del material y requisitos de dureza
- Superficies de ajuste y relación de ensamblaje
- Áreas de cierre y superficies deslizantes
- Detalles de electroerosión y requisitos de rectificado
- Acabado de superficie y alcance de pulido
- Alcance de inspección CMM
- Viabilidad de entrega basada en el alcance del proyecto
Lista de verificación final de RFQ
Utilice esta lista de verificación antes de enviar una solicitud de cotización de componentes de molde personalizados.
- Último
- archivo 3D de dibujo 2D en formato STEP, STP, X_T o IGES
- Grado de material y requisitos de dureza
- Dimensiones críticas y referencias de referencia
- Acabado de superficie o requisito de pulido
- Áreas de rectificado o electroerosión
- Número de cavidad para piezas de repuesto
- Inserto antiguo o muestra coincidente, si está disponible
- Fotos de defectos para proyectos de mantenimiento
- CMM o requisito de informe dimensional
- Expectativas de embalaje y entrega
Envíe su solicitud de cotización de componentes de molde para su revisión
Envíenos su dibujo 2D, archivo 3D, requisitos de material y alcance de inspección. Podemos revisar la ruta de mecanizado, las dimensiones críticas y los puntos de inspección de la CMM antes de la cotización.
Preguntas frecuentes
¿Puede SENLAN cotizar solo con una foto del producto?
Quizás sea posible una discusión inicial. Una cotización confiable generalmente necesita dibujos, archivos 3D, material, cantidad, dimensiones críticas y requisitos de inspección.
¿Qué formato de archivo es mejor para la cotización de componentes de moldes?
Normalmente se utilizan STEP, STP, X_T e IGES. También es importante un dibujo 2D con tolerancias.
¿Por qué los insertos de repuesto necesitan números de cavidad?
El número de cavidad ayuda a identificar la posición exacta del molde, la condición de desgaste y la ubicación del defecto.
¿Se pueden proporcionar informes de inspección de CMM?
Se pueden proporcionar CMM o informes dimensionales de acuerdo con los requisitos de inspección acordados.
¿Una solicitud de presupuesto completa garantiza una entrega más rápida?
No. Reduce el riesgo de comunicación, pero la entrega depende de la complejidad, el material, la ruta del proceso, el alcance de la inspección y el cronograma.
