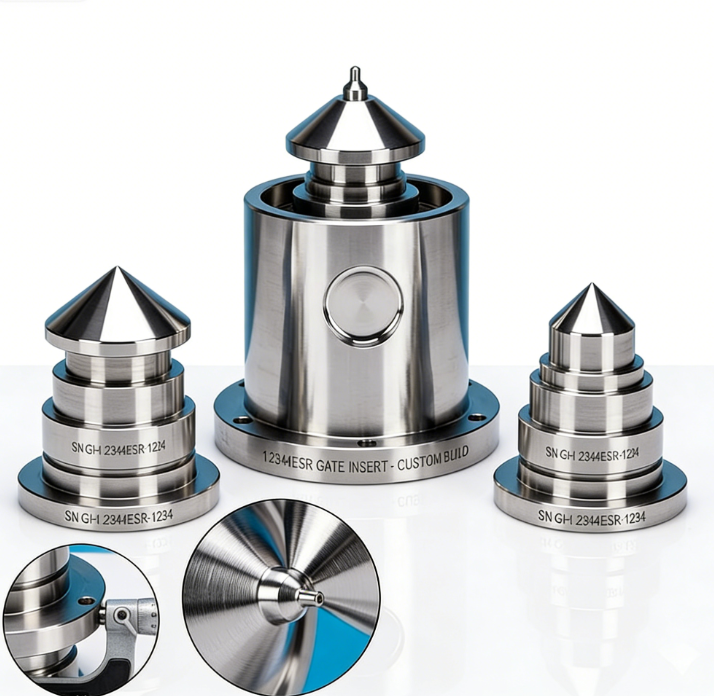

Insertos de compuerta personalizados para moldes de tapas y cierres
Rotura de compuerta limpia, menor vestigio y vida útil más larga para moldes de embalaje de alta cavidad
En un molde de tapa, el inserto de la puerta es una pieza pequeña con una gran influencia. Le da forma a la puerta, afecta la forma en que se separa la pieza y ayuda a determinar si la producción se mantiene estable después de millones de disparos.
En SENLAN, fabricamos inserciones de puerta personalizadas estrictamente según los dibujos del cliente y los requisitos del molde. Cada inserto se construye en torno al diseño real de la compuerta, el tipo de resina, el número de cavidades, el estado de desgaste y el objetivo de mantenimiento de la herramienta.
Qué controla un inserto de puerta en producción real
Un inserto de puerta hace más que definir la apertura de la puerta. En moldes de envases y cierres suele afectar a:
- Altura del vestigio de la compuerta y apariencia visual
- Consistencia de rotura de la compuerta Comportamiento de hilado
- o babeo
- Desgaste local alrededor de la zona
- de la compuerta Consistencia del relleno de cavidad a cavidad
- Estabilidad a largo plazo bajo impacto repetido del flujo de resina
Por este motivo, la plaquita debe considerarse al mismo tiempo un componente de conformación y una superficie de trabajo sensible al desgaste. Puede explorar nuestra gama más amplia de componentes de moldes de precisión y el catálogo de componentes de moldes para piezas de herramientas relacionadas.
Capacidad personalizada típica
| Rango de artículos | /rendimiento |
|---|---|
| Capacidad de tolerancia | Hasta ±0,005 mm, dependiendo de la geometría y los requisitos de inspección |
| Enfoque en el rendimiento de la puerta | Corte limpio, geometría de compuerta estable, comportamiento repetible de la cavidad |
| Opciones de materiales | S136 ESR, STAVAX ESR, H13, SKD61 o equivalente según la aplicación |
| Acabado superficial | Acabado fino o acabado espejo según la estructura de la puerta y los requisitos de la pieza moldeada |
| Opciones de recubrimiento | DLC, TiN o tratamiento de superficie basado en aplicaciones cuando sea necesario |
| Enfoque de resistencia al desgaste | Diseñado para impactos repetidos de resina y producción de ciclo largo. |
| Compatibilidad | Construido según la estructura del molde del cliente y sistemas estándar cuando sea necesario |
El acero final, el acabado, el recubrimiento y la dureza se confirman según el tipo de resina, la geometría de la compuerta, el volumen de inyección, el objetivo del ciclo y las condiciones operativas del molde.
Por qué los clientes eligen los insertos de puerta SENLAN
Resultados visibles más limpios
En cierres y envases de cosméticos, la marca de la puerta forma parte del aspecto final. Un inserto de puerta estable ayuda a reducir los vestigios elevados, los puntos de rotura ásperos y la inconsistencia visible de una cavidad a otra.
Mejor resistencia a la erosión
El área de la compuerta sufre un impacto repetido del flujo en cada ciclo. Si el desgaste se desarrolla demasiado rápido, el tamaño de la compuerta cambia, el comportamiento de corte cambia y la estabilidad del llenado se vuelve más difícil de mantener. Adaptamos el material, el acabado y el revestimiento a las condiciones de desgaste reales de la aplicación.
Reemplazo más predecible
Los insertos de compuerta a menudo se reemplazan antes que los componentes más grandes del molde. Los fabricamos con lógica de referencia controlada para que futuros reemplazos sigan la misma referencia aprobada y reduzcan el riesgo de instalación durante el mantenimiento.
Para conocer el sistema de mecanizado e inspección detrás de estas piezas, consulte nuestras ventajas técnicas..
Problemas comunes de compuerta en moldes de alta cavidad
Vestigio de puerta desigual
Dolor: algunas caries dejan una rotura más limpia, mientras que otras muestran una marca de entrada más alta o más áspera.
Causa probable: La geometría que forma la compuerta se desplaza, la superficie de trabajo es inconsistente o el desgaste se desarrolla de manera desigual en todo el juego de insertos.
SENLAN Enfoque: Mecanizado de precisión y acabado controlado para mantener la geometría de la compuerta más consistente en todas las cavidades.
Soporte disponible: revisión de la geometría de la compuerta, revisión de insertos basados en cavidades y fabricación de insertos de reemplazo según la lógica maestra aprobada.
Encordar o babear en la puerta
Dolor: La pieza no se rompe limpiamente, dejando colas o un comportamiento de corte inestable que afecta la apariencia y la repetibilidad del ciclo.
Causa probable: La forma de la compuerta, la condición de desgaste o el acabado de la superficie ya no permiten una separación limpia en las condiciones reales del moldeo.
SENLAN Enfoque: Superficies formadoras de compuertas con acabado fino y geometría de compuerta adaptadas a la resina específica y a la condición de desgaste.
Soporte disponible: revisión de desgaste, recomendaciones de reemplazo y revisión de acabado o recubrimiento para la estabilidad de la producción repetida.
Los cambios en el desgaste de la puerta llenan el saldo con el tiempo
Dolor: La herramienta comienza bien, luego el peso de la pieza cambia, el equilibrio del relleno se desvía y la consistencia de la cavidad se vuelve más difícil de mantener.
Causa probable: La erosión por flujo de resina cambia gradualmente el área de la compuerta, especialmente en herramientas de alto rendimiento o entornos de resina más abrasivos.
SENLAN Enfoque: Selección de materiales y recubrimientos basada en el riesgo de desgaste real, incluidos aceros ESR y DLC o TiN cuando corresponda.
Soporte disponible: recomendación de acero, revisión de recubrimientos, discusión sobre objetivos de vida útil y estrategia de reemplazo para insertos de alto desgaste.
Tiempo de inactividad frecuente en el área de la puerta de embarque
Dolor: El inserto de la compuerta se convierte en una de las piezas del molde que requiere mayor mantenimiento, y su reemplazo genera trabajo adicional de colocación o ajuste.
Causa probable: las inserciones futuras no siguen la misma lógica de referencia lo suficiente o el diseño original no estaba preparado para un reemplazo repetido.
SENLAN Enfoque: Lógica de producción controlada basada en datos de referencia para que los insertos de reemplazo coincidan más estrechamente con el inserto aprobado.
Soporte disponible: repetición de la fabricación de reemplazo y menor riesgo de ajuste durante el cambio de inserto.
Fortaleza técnica detrás del producto
Geometría de puerta protegida por ruta de proceso
Una desviación menor en la zona de la compuerta puede afectar la apariencia, el comportamiento de corte, el equilibrio de llenado y la tasa de desgaste. Es por eso que construimos la ruta de mecanizado en torno a la función de la puerta, no solo en las dimensiones nominales.
Equipos de alta gama para detalles finos de la puerta
Fabricamos insertos de compuerta utilizando equipos avanzados que incluyen CNC de alta velocidad MAKINO y electroerosión por espejo SODICK para admitir geometría fina, fuerte integridad de la superficie y mejor repetibilidad en moldes de alta cavidad.
Construido para reemplazo repetido
Un inserto de repuesto no debería crear manchas adicionales. Nuestros controles de proceso ayudan a que futuras inserciones de puerta sigan la misma lógica de referencia aprobada que la pieza maestra original.
El proceso de personalización
1. Envío de dibujo
Envíe sus archivos 2D o 3D, como STEP, STP, DXF o PDF, junto con los detalles de la puerta, la cantidad de cavidades, la información de la resina y la vida útil esperada del inserto, cuando esté disponible.
Respetamos su propiedad intelectual. La NDA está disponible antes del envío del dibujo.
2. Revisión de DFM
Revisamos la geometría de la puerta, las zonas sensibles al desgaste, la selección de materiales, la idoneidad del recubrimiento y los puntos de riesgo de mecanizado para la aplicación real del molde.
3. Mecanizado de precisión
La ruta del proceso se selecciona por su precisión de compuerta, resistencia al desgaste y estabilidad de reemplazo.
4. Verificación
Las dimensiones críticas se verifican según el dibujo y la función. Los puntos de inspección y los informes pueden ser definidos por el proyecto.
5. Entrega segura
Todos los insertos terminados se empaquetan para su envío de exportación y manipulación controlada a su llegada.
Aplicaciones típicas
Tapas de bebidas
Tapones de agua, cierres de refrescos carbonatados y tapones deportivos donde la compuerta limpia se rompe, el llenado estable y el menor desgaste en tiradas largas son importantes.
Envases Cosméticos
Tapas cosméticas, tapas de frascos y cierres abatibles donde la reducción de vestigios de la puerta, una apariencia más limpia y una mejor consistencia de la superficie son fundamentales.
Moldes de embalaje de alta cavidad
Moldes para tapas y cierres con múltiples cavidades donde la consistencia del área de entrada afecta el equilibrio de la cavidad, la apariencia de la pieza y la eficiencia del mantenimiento.
Para obtener herramientas de embalaje relacionadas, es posible que también desee revisar nuestro artículo sobre componentes de moldes para embalaje de cosméticos y estabilidad de múltiples cavidades..
Lo que necesitamos para cotizar
Requerido
- Dibujo 2D o modelo 3D
- Cantidad de cavidades
- Información de resina, si está disponible
- Material objetivo o dureza
Útil para una revisión más rápida
- Detalles de la estructura de la compuerta
- Vida útil esperada del inserto
- Plazo de entrega objetivo
- Si se requiere recubrimiento
- Si se requiere un informe de inspección
Cuanto más completa sea la información, más rápido podremos revisar las áreas sensibles al desgaste y a la tolerancia del diseño del inserto de la compuerta.
¿Necesita una revisión personalizada?
Envíenos su dibujo, diseño de la cavidad, información sobre la resina y detalles de la puerta. Revisaremos la estructura del portón, las zonas sensibles al desgaste y la ruta de fabricación más adecuada.
Preguntas frecuentes
¿Se trata de un inserto de puerta estándar o de una pieza hecha a medida?
Este es un servicio de fabricación personalizado. Cada inserto de puerta se construye de acuerdo con su dibujo, disposición de las cavidades, condición de la resina y aplicación del molde.
¿Puede ayudar a reducir las marcas visibles de las puertas?
Sí. La geometría, el acabado y el estado de desgaste de la puerta afectan la apariencia. Podemos revisar el diseño y recomendar una ruta de fabricación más estable para la aplicación.
¿Ofrecen recubrimientos para inserciones de puertas?
Sí. DLC, TiN y otros tratamientos de superficie basados en aplicaciones se pueden evaluar según el tipo de resina y la condición de desgaste.
¿Pueden respaldar futuras inserciones de reemplazo?
Sí. Fabricamos repuestos de acuerdo con el diseño aprobado y la lógica de referencia controlada para reducir el trabajo de ajuste durante el mantenimiento.
¿Qué aceros se utilizan habitualmente?
Las opciones comunes incluyen S136 ESR, STAVAX ESR, H13 y SKD61, seleccionadas según el desgaste, el riesgo de corrosión, los requisitos de la superficie y los objetivos de producción.
