Núcleos de botellas/núcleos de moldes: soluciones de enfriamiento personalizadas para ciclos de moldeo de tapas más rápidos

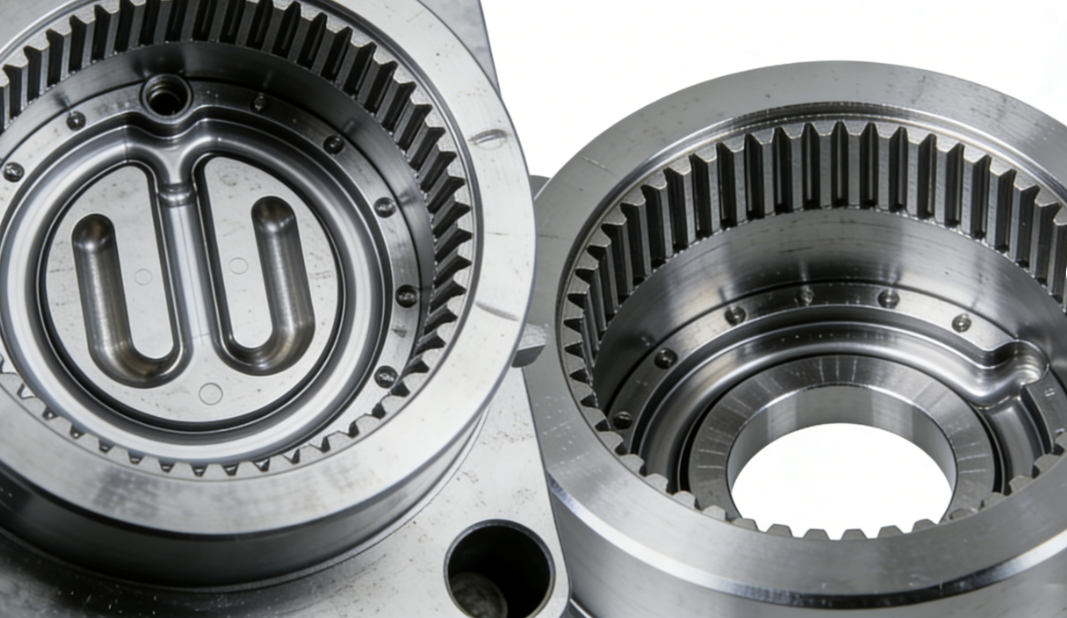

Núcleos de botellas hechos a medida para moldes de tapas y cierres
Los núcleos de botellas, también conocidos como núcleos de molde o núcleos internos en aplicaciones de moldes para tapas, se encuentran entre los componentes de trabajo más importantes en un molde de embalaje. Forman la geometría interna de la tapa y afectan directamente el rendimiento de enfriamiento, el tiempo del ciclo, las dimensiones del sellado, la estabilidad de la rosca y la consistencia entre cavidades.
En SENLAN, fabricamos núcleos de botellas y núcleos de moldes personalizados estrictamente según los dibujos del cliente y los requisitos del molde. Estas no son piezas disponibles en el mercado. Cada núcleo se produce de acuerdo con el diseño real de la tapa, la disposición de la cavidad, la condición de la resina, el objetivo de enfriamiento y los requisitos de producción del molde.
Qué hace este producto
En los moldes para tapas y cierres, el núcleo de la botella forma el interior de la pieza moldeada y, a menudo, controla:
- diámetro interior y ajuste
- geometría relacionada con el sellado
- rosca o características internas relacionadas con la manipulación
- eficiencia de enfriamiento cerca del área de trabajo más caliente
- comportamiento de liberación de la pieza durante el desmolde
- Consistencia entre cavidades en moldes de múltiples cavidades
Es por eso que los núcleos de las botellas deben diseñarse no solo para brindar precisión dimensional, sino también para el equilibrio térmico, la resistencia al desgaste y la consistencia del reemplazo a largo plazo.
Explore nuestra capacidad más amplia de componentes de moldes de precisión y ventajas técnicas en mecanizado e inspección.
Capacidad personalizada típica
| Rango de artículos | /rendimiento |
|---|---|
| Capacidad de tolerancia | Hasta ±0,005 mm, dependiendo de la geometría y los requisitos de inspección |
| Diseño de refrigeración | Diseños de enfriamiento personalizados basados en la estructura de la tapa, el espesor de la pared y el objetivo del ciclo |
| Opciones de materiales | S136 ESR, STAVAX ESR, H13, SKD61 o equivalente según la aplicación |
| Dureza | Definido según el desgaste de la resina, el objetivo del ciclo y la condición del molde. |
| Acabado superficial | Basado en requisitos de sellado, liberación y piezas moldeadas. |
| Enfoque de diseño central | Eficiencia de enfriamiento, estabilidad dimensional y consistencia de reemplazo |
| Compatibilidad | Construido según la estructura del molde del cliente y sistemas estándar cuando sea necesario |
El acero final, la dureza, el acabado y la configuración de enfriamiento se confirman de acuerdo con el diseño real de la tapa, la resina, el objetivo de salida y la disposición del molde.
Por qué es importante el diseño del núcleo de la botella en los moldes para tapas
En el caso de los moldes para tapas y cierres, las ganancias están fuertemente ligadas al tiempo del ciclo y a la consistencia de la cavidad. Si el núcleo de la botella está mal diseñado o mal enfriado, es posible que el molde aún funcione, pero a menudo funciona más lento, de manera menos consistente y con más problemas de mantenimiento.
Los resultados típicos de un diseño de núcleo de botella débil incluyen mayor tiempo de enfriamiento, sensación de rosca inestable, variación de peso de una cavidad a otra, ovalidad, contracción, deformación, menor producción por máquina y más tiempo de inactividad durante el mantenimiento.
Esta es la razón por la que los núcleos de las botellas deben evaluarse tanto como componentes de formación como de enfriamiento..
Problemas de enfriamiento en moldes de embalaje de alta cavidad y cómo los abordamos
Tiempos de ciclo largos
Dolor: El molde funciona, pero el enfriamiento tarda demasiado. El tiempo de espera se prolonga más de lo esperado y la producción horaria se mantiene por debajo del objetivo.
Causa raíz: El núcleo de la botella suele ser una de las principales áreas de concentración de calor en el molde. Si el camino del agua está demasiado lejos de la fuente de calor o está distribuido de manera desigual, el enfriamiento se convierte en el cuello de botella.
SENLAN Solución: Diseñamos diseños de enfriamiento interno personalizados, incluidos arreglos adecuados de rutas de agua, burbujeadores o deflectores donde la estructura lo permite, para mejorar la transferencia de calor alrededor del área de trabajo.
Qué podemos ofrecer: revisión del diseño de refrigeración, recomendaciones de rutas de agua, revisión de la geometría basada en la estructura de la tapa y comentarios sobre la capacidad de fabricación antes de la producción.
Puntos calientes, ovalidad y deformación de piezas
Dolor: Algunas cavidades producen tapas con variación de tamaño, ovalidad o dimensiones de sellado inestables incluso cuando la configuración de la máquina permanece igual.
Causa raíz: La distribución desigual de la temperatura alrededor del núcleo de la botella crea puntos calientes locales, que provocan una contracción no uniforme y un comportamiento inestable de las piezas.
SENLAN Solución: utilizamos perforación profunda de precisión y mecanizado de núcleos controlado para mantener los canales de enfriamiento posicionados con precisión y distribuidos de manera más uniforme a través del cuerpo del núcleo.
Qué podemos ofrecer: revisión de planos para la posición de enfriamiento, control de geometría de ajuste crítico, inspección de dimensiones relacionadas con el núcleo y revisión dimensional de áreas de rosca y sellado.
Corrosión en el interior de los canales de refrigeración
Dolor: El rendimiento de la refrigeración disminuye con el tiempo, los canales comienzan a oxidarse y el mantenimiento se vuelve más frecuente. En entornos de producción más limpios, la contaminación relacionada con la corrosión es una preocupación aún mayor.
Causa raíz: La exposición al agua dentro del núcleo puede crear corrosión gradualmente si el acero no es adecuado para las condiciones de servicio.
SENLAN Solución: Para aplicaciones de moldes de tapas sensibles a la corrosión, a menudo recomendamos aceros inoxidables ESR de alta pureza como S136 ESR o STAVAX ESR para una mejor resistencia a la oxidación y rendimiento de pulido.
Qué podemos ofrecer: recomendación de acero por aplicación, certificado de material cuando sea necesario, confirmación del objetivo de dureza y coincidencia de procesos para piezas de herramientas expuestas al agua.
Acumulación de incrustaciones y reducción de la eficiencia de enfriamiento
Dolor: el flujo se debilita con el tiempo, la pérdida de presión aumenta, el enfriamiento se vuelve menos estable y el molde necesita una limpieza más frecuente.
Causa raíz: Los depósitos de agua dura o la acumulación interna reducen el área efectiva del canal y reducen la eficiencia de enfriamiento a largo plazo.
SENLAN Solución: Cuando las condiciones de diseño lo permitan, admitimos un acabado suave del canal interno para ayudar a reducir la acumulación y mantener un flujo de refrigerante más estable a través del núcleo de la botella.
Lo que podemos ofrecer: revisión del diseño de la ruta de enfriamiento accesible, recomendaciones de enfriamiento orientadas al mantenimiento, discusión sobre la estructura interna amigable con la ruta de flujo y consideraciones de capacidad de servicio a largo plazo durante la revisión del diseño central.
Fortaleza técnica detrás del producto
Diseñado teniendo en cuenta la refrigeración y la geometría
El núcleo de una botella es una de las pocas piezas de molde que afecta directamente tanto a la geometría de la pieza como a la eficiencia del ciclo. Es por eso que tratamos el diseño de refrigeración como parte del producto, no como una idea de último momento.
Mecanizado de precisión para la estabilidad del núcleo
Los núcleos de las botellas a menudo controlan áreas de sellado, características relacionadas con la rosca y geometría interna sensible al ajuste. Estas áreas requieren un mecanizado estable, una lógica de referencia controlada y un acabado confiable para funcionar correctamente en la producción de múltiples cavidades.
Equipos de alta gama para ejecución
Fabricamos núcleos de botellas utilizando equipos avanzados, incluidos los sistemas MAKINO CNC de alta velocidad y SODICK EDM , respaldados por métodos de inspección y rectificado adecuados según la geometría y la aplicación.
Construido para la consistencia del reemplazo
Un núcleo de botella de repuesto debe regresar al molde con la misma lógica funcional que el original. Controlamos la ruta de producción para que los núcleos de reposición se ajusten lo máximo posible a la referencia homologada, reduciendo los trabajos de ajuste durante el mantenimiento.
Vea más sobre nuestras ventajas técnicas.
El proceso de personalización
1. Envío de dibujo
Envíenos sus archivos 2D o 3D, como STP, STEP, DXF o PDF, junto con el diseño de la cavidad, información de la resina, objetivo de tiempo de ciclo y requisitos de enfriamiento, cuando estén disponibles.
Respetamos su propiedad intelectual. Los acuerdos de confidencialidad se pueden firmar antes de enviar el dibujo para mantener su diseño totalmente confidencial.
2. Revisión de DFM
Revisamos la capacidad de fabricación, la lógica de enfriamiento, las áreas críticas de ajuste, la selección de acero y los puntos de riesgo de mecanizado en función de su aplicación real de molde para tapas.
3. Mecanizado de precisión
El núcleo de la botella se produce utilizando una ruta de proceso seleccionada para la ejecución de la ruta de enfriamiento, la estabilidad dimensional y el rendimiento del servicio a largo plazo.
4. Verificación
Las dimensiones críticas se verifican según el dibujo y la función. Dependiendo del proyecto, esto puede incluir dimensiones relacionadas con el ajuste, comprobaciones de asientos y medidas clave reportables.
5. Entrega segura
Las piezas terminadas se empaquetan para un envío de exportación seguro y un manejo controlado a su llegada.
Aplicaciones típicas
Tapas de bebidas
Adecuado para tapones de 28 mm, cierres 30/25, tapones para bebidas de 38 mm y cierres para agua o refrescos carbonatados. La principal preocupación son los ciclos más rápidos, las dimensiones de sellado estables y el rendimiento repetible de la rosca.
Cierres abatibles y funcionales
Adecuado para tapas abatibles, cierres con bisagras y sistemas de cierre con geometría funcional interna. La principal preocupación es una mejor refrigeración, repetibilidad dimensional y desmolde estable.
Moldes para tapas de alta cavidad
Adecuado para moldes para tapas de alto rendimiento, moldes para cierres y programas de envasado con múltiples cavidades. La principal preocupación es la consistencia de la cavidad, el tiempo de ciclo más corto y el menor tiempo de inactividad por mantenimiento.
Para aplicaciones de moldes para tapas, es posible que también desee revisar nuestra página de moldes para tapas de botellas de crema cosmética con múltiples cavidades..
Lo que necesitamos para cotizar
Requerido
- Dibujo 2D o modelo 3D
- Cantidad de cavidades
- Información de resina, si está disponible
- Material o dureza objetivo
Útil para una revisión más rápida
- Objetivo de tiempo de ciclo
- Requisitos de enfriamiento
- Vida útil esperada del molde
- Plazo de entrega objetivo
- Si se requiere un informe de inspección
Cuanto más completa sea la información, más rápido podremos revisar las áreas sensibles al enfriamiento y a la tolerancia del diseño del núcleo de la botella.
¿Necesita una revisión personalizada?
Envíenos su dibujo, diseño de cavidad, información de resina y objetivo de ciclo. Revisaremos la estructura central, las áreas sensibles al enfriamiento y la ruta de fabricación más adecuada.
Preguntas frecuentes
¿Es este un núcleo de botella estándar o una pieza hecha a medida?
Este es un servicio de fabricación personalizado. Cada núcleo de botella/núcleo de molde se construye de acuerdo con su dibujo, disposición de la cavidad, condición de la resina y aplicación del molde.
¿Se puede optimizar el diseño de refrigeración basándose en el diseño de nuestra tapa?
Sí. La refrigeración es una de las principales razones por las que los clientes eligen un núcleo de botella personalizado. Podemos revisar la estructura de la tapa y el diseño del molde para respaldar un enfoque de enfriamiento más eficiente.
¿Por qué el diseño del núcleo de la botella afecta tanto el tiempo del ciclo?
Porque el núcleo de la botella suele ser una de las principales áreas de transferencia de calor en el molde. Si el enfriamiento es ineficiente en esta región, la tapa tarda más en estabilizarse, lo que aumenta el ciclo total de moldeo.
¿Pueden respaldar futuros núcleos de botellas de repuesto?
Sí. Trabajamos para mantener los núcleos de reemplazo consistentes con el diseño original aprobado, de modo que se pueda reducir el trabajo de ajuste durante el mantenimiento.
¿Qué acero se utiliza habitualmente para los núcleos de botellas en moldes para tapas?
Las opciones comunes incluyen S136 ESR, STAVAX ESR, H13 y SKD61, según la resistencia a la corrosión, el nivel de desgaste, los requisitos de pulido y las condiciones relacionadas con el enfriamiento.
