Núcleos de desatornillado de precisión: soluciones de ciclo alto para roscas internas y externas impecables
Diseñado para más de 100 millones de ciclos y consistencia a nivel de micras: reemplazo sin ajuste garantizado.

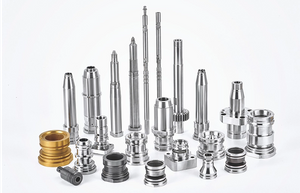

En SENLAN, fabricamos núcleos desenroscadores y núcleos roscados personalizados estrictamente según los planos del cliente. Estas no son piezas del catálogo. Cada núcleo se construye en torno a una forma de rosca, una estructura de molde, una condición de resina, un método de desmoldeo y un objetivo de producción específicos.
Para moldes de cierre de gran volumen, la calidad de la rosca por sí sola no es suficiente. El núcleo debe funcionar sin problemas, liberarse limpiamente, resistir el desgaste y permanecer reemplazable durante el mantenimiento futuro sin costosos trabajos de ajuste.
¿Qué es este producto?
Un núcleo desenroscable es un componente de molde de precisión que se utiliza para formar elementos roscados que no se pueden liberar de manera confiable mediante un tirón directo. En estas herramientas, el núcleo no sólo debe crear la geometría de rosca correcta, sino también soportar un desmolde estable y un rendimiento a largo plazo en condiciones de producción reales.
Eso significa que la pieza tiene que hacer más que medir correctamente en el banco. Tiene que mantener la forma de la rosca, el control de descentramiento, la estabilidad de liberación y la consistencia del reemplazo dentro de un molde en funcionamiento.
Obtenga más información sobre nuestros componentes de moldes de precisión y nuestras capacidades de mecanizado e inspección..
Capacidad personalizada
| Rango de artículos | /rendimiento |
|---|---|
| Capacidad de tolerancia | Hasta ±0,005 mm, dependiendo de la geometría y los requisitos de inspección |
| Enfoque en la calidad del hilo | Paso estable, perfil de rosca limpio, consistencia de ajuste confiable |
| Acabado superficial | Según lo requiera la función del hilo y la condición de liberación |
| Opciones de materiales | S136 ESR, STAVAX ESR, H13, SKD61 o equivalente según la aplicación |
| Dureza | Definido por el desgaste de la resina, el objetivo del ciclo y la condición del molde. |
| Objetivo de vida útil | Diseñado para programas de gran volumen, incluidas aplicaciones de larga duración que apuntan a más de 100 millones de ciclos, sujeto al diseño del molde y las condiciones operativas. |
| Lógica de reemplazo | Construido para reemplazo sin ajuste a través de datos controlados y consistencia de coordenadas |
El acero final, la dureza, el acabado y la vida útil esperada dependen de la geometría de la rosca, el tipo de resina, la estructura del molde, la lubricación, el mantenimiento y las condiciones operativas.
Por qué los clientes eligen nuestros núcleos de desatornillado

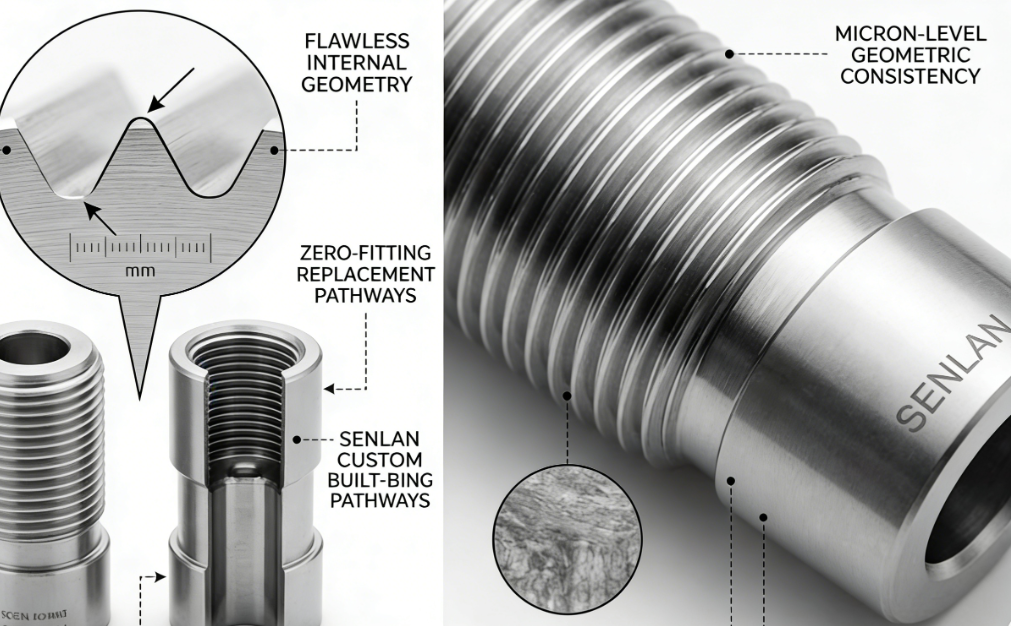

Geometría de hilo impecable
Las piezas roscadas solo funcionan bien cuando el paso, el perfil, la concentricidad y la desviación se mantienen unidos como un solo sistema. Si uno de esos se desplaza, el resultado puede ser un ajuste inestable, fugas, mala sensación de torsión o roscas dañadas durante la liberación.
Desmoldeo suave y predecible
Un núcleo desenroscado debe liberarse limpiamente en condiciones de producción, no sólo durante una muestra corta. Una mala calidad de la superficie, un control geométrico débil o un ajuste inestable pueden provocar que el hilo se arrastre, se pegue o se desatornille de manera inconsistente.
Construido para producción de alto ciclo
Para los moldes de embalaje que funcionan las 24 horas del día, la vida útil es una cuestión comercial. Un núcleo que se desgasta prematuramente afectará la calidad de la rosca, aumentará el tiempo de inactividad y aumentará los costos de mantenimiento. Construimos núcleos de desatornillado para tiradas de producción largas con material, dureza y rutas de proceso adaptados a la aplicación.
Reemplazo de ajuste cero
Cuando se necesita un núcleo de reemplazo, debe regresar al molde sin manchas ni correcciones adicionales. Es por eso que controlamos no solo el hilo, sino también la lógica de datos detrás del hilo.
Utilizamos un electrodo unificado y un sistema de sujeción en todas las etapas de mecanizado. Esto ayuda a que cada inserto de repuesto mantenga la misma lógica de coordenadas y estructura de referencia que el maestro original, lo que permite un verdadero reemplazo directo.
Fortaleza técnica detrás del producto
Fabricación de hilos de precisión
Los núcleos roscados se encuentran entre los componentes de moldes más exigentes porque incluso una pequeña variación en el descentramiento, el perfil o la concentricidad aparecerá rápidamente en las piezas moldeadas.
Equipos de alta gama para resultados de alta gama
Utilizando CNC de alta velocidad MAKINO y electroerosión por espejo SODICK , fabricamos perfiles de rosca con una geometría extremadamente estable, baja desviación y una fuerte integridad de la superficie. Esta combinación es especialmente importante para moldes de alta cavidad donde un núcleo inestable puede afectar la consistencia de toda la herramienta.
Tratamiento térmico y de materiales que se adaptan al trabajo
Cuando la resistencia al desgaste y la capacidad de pulido son importantes, los grados ESR como a menudo se prefieren Para aplicaciones exigentes de ciclo alto, la selección de acero adecuada combinada con un tratamiento térmico al vacío ayuda a mantener la calidad de la rosca y la resistencia al desgaste en tiradas largas. STAVAX ESR y S136 ESR .
Vea más sobre nuestras ventajas técnicas.
Problema → SENLAN Solución
Problema: El ajuste del hilo se siente demasiado apretado en algunas partes y demasiado flojo en otras.
SENLAN Solución: paso y perfil controlados mediante mecanizado de precisión, acabado fino e inspección centrada en el ajuste.
Problema: los hilos se desgastan demasiado pronto en la producción
SENLAN Solución: Acero adaptado a la aplicación, como STAVAX ESR, más tratamiento térmico controlado para una mayor resistencia al desgaste y una vida útil más larga.
Problema: alto tiempo de inactividad durante el mantenimiento
SENLAN Solución: Seguimiento de datos unificado y lógica de coordenadas repetible para admitir un verdadero reemplazo directo sin trabajos de ajuste pesados.
Problema: la acción de desatornillado se vuelve inestable después de carreras largas
SENLAN Solución: control de geometría estable, mejor integridad de la superficie y rutas de proceso diseñadas en torno al rendimiento de liberación, no solo al tamaño nominal.
Problema: la calidad del hilo varía según las cavidades
SENLAN Solución: control de consistencia a nivel de configuración para moldes de múltiples cavidades, centrándose en el descentramiento, la concentricidad y la repetibilidad del reemplazo.
El proceso de personalización
1. Envío de dibujo
Envíenos sus archivos 2D o 3D, como STP, STEP, DXF o PDF, junto con detalles de rosca, cantidad de cavidades, información de resina y vida útil esperada del molde, cuando esté disponible.
Respetamos su propiedad intelectual. Los acuerdos de confidencialidad se pueden firmar antes de enviar el dibujo para mantener su diseño totalmente confidencial.
2. Revisión de DFM
Revisamos la geometría de la rosca, el método de desmoldeo, las áreas críticas de ajuste, la selección de acero y los puntos de riesgo de mecanizado según el diseño de su molde y el objetivo de producción.
3. Mecanizado de precisión
El núcleo se produce mediante una ruta de proceso seleccionada por su precisión de rosca, estabilidad de liberación y durabilidad a largo plazo. Dependiendo de la geometría, eso puede incluir CNC de alta velocidad, electroerosión, rectificado y acabado fino.
4. Verificación
Las dimensiones críticas se verifican según el dibujo y la función. Dependiendo del proyecto, esto puede incluir dimensiones relacionadas con la rosca, descentramiento, concentricidad, comprobaciones de asiento y medidas clave reportables.
5. Entrega segura
Las piezas terminadas se empaquetan para un envío de exportación seguro y un manejo controlado a su llegada.
Aplicaciones típicas
Cierres de bebidas
Se utiliza para tapones de agua, tapones de CSD, tapones deportivos y otros cierres roscados donde el sellado y la consistencia del torque son importantes.
Envases Cosméticos
Adecuado para tapas de cosméticos, tapas de frascos y sistemas de cierre roscados donde la sensación, apariencia y calidad de liberación de la rosca deben permanecer estables.
Piezas de plástico médicas y técnicas
Se utiliza en piezas moldeadas roscadas donde el ajuste, la confiabilidad del desmolde y la consistencia del reemplazo son críticos.
Programas de embalaje de gran volumen
Una excelente opción para moldes que funcionan continuamente y requieren un rendimiento de núcleo roscado de larga duración con intervalos de mantenimiento predecibles.
Para proyectos de cavidades múltiples más amplios, lea cómo estabilizamos componentes de moldes de precisión para moldes de cavidades múltiples.
Información de solicitud de cotización
Requerido
- Dibujo 2D o modelo 3D
- Especificación de rosca o pieza de muestra
- Cantidad de cavidades
- Objetivo de material o dureza
Útil para una revisión más rápida
- Información de la resina moldeada
- Vida útil esperada del molde
- Detalles del método de desmoldeo
- Plazo de entrega objetivo
- Si se requiere un informe de inspección
Cuanto más completa sea la información, más rápido podremos revisar los puntos de riesgo relacionados con la rosca y recomendar un acero y una ruta de mecanizado adecuados.
¿Necesita una revisión más rápida?
Envíenos su dibujo, detalles del hilo y requisitos de aplicación. Revisaremos la geometría, los puntos de riesgo de desmolde y la ruta de mecanizado que mejor se adapta.
Preguntas frecuentes
¿Cuál es la diferencia entre un núcleo roscado y un núcleo desenroscable?
Un núcleo roscado forma la geometría de la rosca de la pieza moldeada. Un núcleo de desatornillado se utiliza cuando esa rosca debe liberarse mediante una acción rotacional o de desenroscado controlada durante el desmolde.
¿Puedes hacer esto estrictamente según nuestro dibujo?
Sí. Este es un componente de herramientas hecho a medida. Fabricamos de acuerdo con su dibujo, especificación de rosca, diseño de molde y requisitos de servicio.
¿Pueden admitir futuros núcleos de reemplazo?
Sí. La consistencia del reemplazo es una de las principales razones por las que los clientes eligen este tipo de producto. Controlamos la lógica de datos para que los núcleos futuros puedan coincidir lo más posible con el maestro original aprobado.
¿Qué ayuda a que la calidad del hilo se mantenga estable en tiradas largas?
La calidad estable de la rosca depende del acero adecuado, un tratamiento térmico adecuado, un mecanizado controlado, una buena integridad de la superficie y un fuerte control de concentricidad y descentramiento.
¿Se puede usar esto para moldes de alto ciclo?
Sí. Estos núcleos están destinados a aplicaciones de gran volumen. La vida útil del ciclo final depende del diseño del molde, la abrasividad de la resina, la lubricación, el mantenimiento y las condiciones operativas.
