La industria de la salud exige los más altos niveles de precisión, biocompatibilidad y confiabilidad, lo que hace que el proceso de fabricación de dispositivos médicos sea un campo especializado en sí mismo. A medida que evolucionan las necesidades sanitarias mundiales, se ha disparado la dependencia de la tecnología de alta calidad de moldes de inyección . Desde instrumentos quirúrgicos que salvan vidas hasta herramientas de diagnóstico simples, la capacidad de producir geometrías complejas con precisión repetible es primordial. Esta guía explora cómo las técnicas de fabricación avanzadas garantizan que cada componente cumpla con los estrictos estándares de seguridad necesarios para la atención al paciente.
El moldeo por inyección de dispositivos médicos es un proceso de fabricación altamente regulado que se utiliza para producir piezas de plástico de grado médico mediante la inyección de material fundido en un molde de inyección diseñado con precisión dentro de un entorno de sala limpia para garantizar la esterilidad, la biocompatibilidad y la precisión dimensional.
Navegar por el panorama de la fabricación médica requiere una comprensión profunda de la ciencia de los materiales, el cumplimiento normativo y la ingeniería mecánica. Al integrar soluciones avanzadas, como un molde de inyección de plástico de canal caliente y utilizar técnicas precisas de mecanizado CNC para moldes de inyección , los fabricantes pueden lograr las estrictas tolerancias necesarias para las aplicaciones de atención médica. Esta guía completa lo guiará a través de los materiales, técnicas y estándares esenciales que definen el moldeo por inyección médico moderno.
Su asistente de selección de materiales
¿Qué es el moldeo por inyección médica?
Aplicaciones médicas comunes de moldeo por inyección
Técnicas clave en moldeo por inyección médica
Materiales plásticos utilizados para moldeo por inyección médica
Estándares y requisitos de moldeo por inyección médica
El asistente de selección de materiales es un marco estratégico utilizado para evaluar las propiedades físicas, químicas y biológicas de los polímeros para garantizar que sean compatibles tanto con el molde de inyección como con la aplicación médica final.
Elegir la resina adecuada es el primer paso y el más crítico en la creación de componentes de moldes de inyección para uso A diferencia de los bienes de consumo estándar, los materiales médicos deben resistir procesos de esterilización como el autoclave, la radiación gamma o el gas de óxido de etileno (EtO). La lógica del 'asistente' implica cruzar los requisitos mecánicos del dispositivo con las características de flujo requeridas por el médico . molde de inyección . Por ejemplo, una resina de alta viscosidad podría requerir un molde de inyección de plástico de canal caliente especializado para mantener temperaturas constantes y evitar la degradación del material.
Además, el proceso de selección debe tener en cuenta la interacción a largo plazo entre el plástico y el cuerpo humano. Las pruebas de biocompatibilidad (como la ISO 10993) garantizan que el material no lixivie productos químicos nocivos ni cause reacciones adversas. Los diseñadores suelen utilizar el mecanizado CNC para prototipos de moldes de inyección para probar diferentes materiales en una geometría del mundo real antes de comprometerse con la producción a gran escala. Esto evita errores costosos en los que un material podría funcionar bien en un laboratorio pero fallar en el entorno de alta presión de un de múltiples cavidades. molde de inyección .
Finalmente, la resistencia al agrietamiento por tensión ambiental (ESCR) es un factor importante. Los dispositivos médicos suelen estar expuestos a desinfectantes y fluidos corporales fuertes. El asistente de selección de materiales ayuda a los ingenieros a elegir polímeros que mantengan su integridad estructural a lo largo del tiempo. Ya sea que esté desarrollando sistemas de administración de medicamentos o componentes de moldes de inyección para envases cosméticos que requieran una estética de grado médico, la elección de la resina dicta el éxito de todo el ciclo de fabricación.
El moldeo por inyección médica es el proceso de fabricación de componentes plásticos para la industria de la salud al introducir polímeros de grado médico en un molde de inyección diseñado a medida y bajo alta presión.

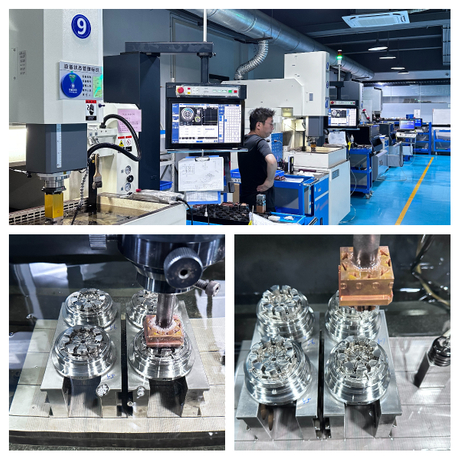

En esencia, este proceso es una evolución del moldeado de plástico estándar, pero con riesgos significativamente mayores y controles más estrictos. El proceso comienza con la creación de una herramienta de alta precisión, a menudo elaborada mediante mecanizado CNC para moldes de inyección para garantizar que se capture cada micrómetro del diseño. Una vez que el molde de inyección se carga en la prensa, los gránulos de plástico se funden y se inyectan en las cavidades. Debido a que las piezas médicas suelen tener paredes delgadas o canales internos intrincados, la precisión del molde de inyección es el factor decisivo en la calidad de la pieza.
El entorno en el que esto ocurre es tan importante como la maquinaria. La mayor parte del moldeado médico se realiza en salas blancas con certificación ISO (Clase 7 o Clase 8) para evitar que los contaminantes transportados por el aire queden incrustados en el plástico. El uso de un molde de inyección de plástico con canal caliente es común en estos entornos porque elimina los desechos asociados con los canales tradicionales, lo que reduce el riesgo de contaminación y mejora la eficiencia general. Este nivel de control garantiza que los componentes de moldes de inyección para aplicaciones médicas estén impecables y listos para su montaje.
Además, el proceso está altamente automatizado. Los brazos robóticos suelen manipular las piezas a medida que son expulsadas del molde de inyección para minimizar el contacto humano. Esta automatización, combinada con el monitoreo de datos en tiempo real de presión y temperatura, crea un proceso validado donde cada ciclo es idéntico. Ya sea que el resultado sea para herramientas quirúrgicas o componentes de moldes de inyección para envases cosméticos utilizados en el campo dermatológico, los principios básicos del moldeo por inyección médico siguen centrados en la seguridad y la repetibilidad.
El moldeo por inyección médica se utiliza para crear una amplia gama de productos, que van desde consumibles desechables como jeringas y conectores intravenosos hasta carcasas complejas para equipos de diagnóstico y componentes implantables.
La versatilidad del molde de inyección permite la producción de diversos componentes que son esenciales para la medicina moderna. Una de las aplicaciones más comunes es en los sistemas de suministro de fluidos. Elementos como válvulas, púas y conectores requieren tolerancias extremadamente estrictas para evitar fugas y garantizar la dosificación precisa del medicamento. A menudo se producen utilizando herramientas de alta cavitación que se benefician del mecanizado CNC para moldes de inyección para mantener la uniformidad en todas las cavidades.
Otro área importante es la instrumentación quirúrgica. Muchos bisturís, fórceps y retractores modernos cuentan con mangos sobremoldeados que proporcionan un agarre ergonómico y aislamiento eléctrico. Estos componentes de moldes de inyección para dispositivos médicos deben ser lo suficientemente robustos para sobrevivir a ciclos de esterilización repetidos. En la producción de gran volumen, se utiliza un molde de inyección de plástico de canal caliente para garantizar que los mangos se produzcan sin defectos cosméticos, manteniendo la apariencia profesional requerida para los entornos clínicos.
Por último, el sector de diagnóstico y laboratorio depende en gran medida de esta tecnología. Los chips de microfluidos, los tubos de ensayo y las carcasas para monitores de glucosa portátiles son todos productos del molde de inyección . En algunos casos, estas piezas también deben cumplir estándares estéticos similares a los componentes de moldes de inyección para envases cosméticos , especialmente para dispositivos médicos de cara al consumidor. La capacidad de integrar características como ajustes a presión, bisagras y roscas directamente en la pieza moldeada hace que el moldeo por inyección sea el método más rentable para estas diversas aplicaciones.
Las técnicas clave en este campo incluyen el moldeo de paredes delgadas, el sobremoldeo, el moldeo por inserción y el uso de un molde de inyección de plástico de canal caliente para lograr geometrías complejas y funcionalidad multimaterial.
El moldeado de paredes delgadas es una técnica especializada que se utiliza para crear dispositivos compactos y livianos sin sacrificar la resistencia. Esto requiere un molde de inyección capaz de soportar presiones y velocidades de inyección increíblemente altas. La herramienta debe diseñarse con ventilación avanzada para permitir que el aire escape rápidamente a medida que el plástico llena las cavidades delgadas. Para lograr este nivel de precisión, el mecanizado CNC para moldes de inyección debe realizarse con husillos de alta velocidad y herramientas de corte ultrafinas para crear los detalles necesarios.
El sobremoldeo y el moldeado por inserción son esenciales para los dispositivos médicos 'suaves al tacto'. El sobremoldeo implica inyectar un segundo material (a menudo un TPE o silicona) sobre una base de plástico rígido producida en el primer molde de inyección . Esto es común en la producción de componentes de moldes de inyección para herramientas médicas que requieren un agarre antideslizante. El moldeado por inserción, por otro lado, implica colocar una pieza metálica, como una aguja o un sensor, en el molde de inyección antes de inyectar el plástico, creando un componente integrado y sin costuras.
| Técnica | Beneficio primario | Aplicación médica típica |
| Pared delgada | Reducción de peso / Ahorro de espacio | Cajas de diagnóstico portátiles |
| Sobremoldeo | Ergonomía / Amortiguación de vibraciones | Mangos de herramientas quirúrgicas |
| Insertar moldura | Integridad estructural / Integración | Jeringas precargadas / Sensores |
| corredor caliente | Desperdicio cero / Eficiencia del ciclo | Desechables de gran volumen |
La elección de un sistema de moldeo por inyección de plástico con canal caliente suele ser un requisito técnico para piezas complejas. Al mantener el plástico fundido en el colector, los fabricantes pueden lograr una mejor calidad de la compuerta y reducir la tensión interna dentro de la pieza moldeada. Esto es particularmente útil para componentes de moldes de inyección para envases cosméticos y carcasas médicas donde el acabado de la superficie y la estabilidad dimensional son críticos.
Los materiales comunes incluyen policarbonato, polipropileno, PEEK y siliconas de grado médico, cada uno seleccionado por su resistencia específica al calor, los productos químicos y el estrés mecánico.
El policarbonato (PC) se utiliza ampliamente debido a su transparencia y alta resistencia al impacto. Es el material de referencia para oxigenadores y conectores intravenosos donde es necesaria la visibilidad del líquido. Sin embargo, la temperatura del molde de inyección para PC debe controlarse cuidadosamente para evitar la turbidez. Para piezas que requieren una durabilidad extrema y la capacidad de soportar miles de ciclos de esterilización, PEEK (polieteretercetona) suele ser el material elegido. PEEK requiere un molde de inyección que pueda soportar temperaturas de fusión muy altas, lo que a menudo requiere un mecanizado CNC especializado para moldes de inyección para manejar la expansión térmica de la herramienta.
El polipropileno (PP) es otro producto básico, valorado por su resistencia química y su capacidad de 'bisagra viva'. Se utiliza frecuentemente para material de laboratorio y tapas. Al producir componentes de PP, el uso de un molde de inyección de plástico de canal caliente ayuda a evitar que el material se 'encadene' en la puerta, lo cual es vital para mantener la integridad estéril de los componentes del molde de inyección para envases médicos . Para aplicaciones más flexibles, los elastómeros termoplásticos (TPE) proporcionan la elasticidad necesaria sin dejar de ser compatibles con la estructura rígida primaria del dispositivo.
| Material | Propiedades clave | Caso de uso médico |
| policarbonato | Claro, fuerte, resistente al calor. | Filtros de diálisis, Tuberías |
| OJEADA | Alta resistencia, Biocompatible | Implantes ortopédicos |
| polipropileno | Resistente a químicos, Barato | Contenedores de muestras |
| TPE | Flexible, suave al tacto | Juntas, Puños |
La selección también depende del 'grado' del plástico. Las resinas de grado médico se producen bajo controles de calidad más estrictos que los utilizados para los componentes de moldes de inyección para envases cosméticos . Estas resinas suelen ir acompañadas de un 'Archivo maestro' de la FDA, que garantiza que cualquier cambio en la formulación del plástico esté documentado y probado para determinar su impacto en el proceso del molde de inyección y el resultado final para el paciente.
Estándares estrictos como ISO 13485 y FDA 21 CFR Parte 820 rigen el diseño, la fabricación y el control de calidad de cada molde de inyección y pieza producida para uso médico.
ISO 13485 es el estándar internacional para sistemas de gestión de calidad de dispositivos médicos. Requiere que los fabricantes documenten cada paso del ciclo de vida del molde de inyección , desde el mecanizado CNC inicial para el molde de inyección hasta la inspección final. Esto garantiza la trazabilidad, lo que significa que si una pieza falla en el campo, el fabricante puede rastrearla hasta el lote específico de resina, la configuración de la máquina y el molde de inyección específico utilizado durante esa producción.
La validación es un requisito crítico al que a menudo se hace referencia como IQ/OQ/PQ (Cualificación de instalación, Calificación operativa y Calificación de desempeño). Durante la validación, el molde de inyección se prueba en sus límites para garantizar que produzca constantemente piezas dentro de la tolerancia. Por ejemplo, si se utiliza un Este nivel de rigor es lo que separa molde de inyección de plástico con canal caliente , el fabricante debe demostrar que la temperatura se mantiene estable en todas las boquillas. a los componentes de moldes de inyección para instalaciones médicas de los talleres de moldeo comerciales estándar.
Certificación de sala limpia: garantizar que el medio ambiente cumpla con los estándares ISO (generalmente Clase 7 u 8).
Trazabilidad del material: Certificados de cumplimiento (CoC) para todas las resinas utilizadas en el molde de inyección.
Validación del proceso: prueba documentada de que el proceso es repetible y estable.
Gestión de Riesgos: Seguir la norma ISO 14971 para identificar y mitigar posibles modos de falla en el diseño del molde de inyección .
El cumplimiento se extiende también al aspecto final. Incluso para los componentes de moldes de inyección para envases cosméticos en el sector farmacéutico, se requiere un estricto cumplimiento de las normas de etiquetado y envasado. El molde de inyección debe mantenerse y limpiarse según un programa estricto para evitar la 'carbonización' o acumulación de material que podría provocar que partículas entren en la barrera estéril del dispositivo médico.
La fabricación exitosa de dispositivos médicos depende de un sólido proceso de moldeo por inyección que combina ingeniería avanzada, materiales certificados y un estricto cumplimiento normativo.
Desde la fase inicial del asistente de selección de materiales hasta la validación final según las normas ISO 13485, cada paso debe ejecutarse con precisión. El uso de un molde de inyección de plástico con canal caliente y el mecanizado CNC de alta gama para moldes de inyección ya no son lujos opcionales sino herramientas esenciales para satisfacer las demandas de la atención sanitaria moderna. Ya sea que esté produciendo componentes críticos de moldes de inyección para dispositivos médicos o componentes de moldes de inyección de alta gama para envases cosméticos , el compromiso con la calidad y la consistencia es lo que impulsa la innovación y garantiza la seguridad del paciente. Al dominar estas técnicas y estándares, los fabricantes pueden seguir superando los límites de lo que es posible en la tecnología médica.
