La transición de ensayos clínicos o fabricación de bajo volumen a producción comercial de alto volumen marca un punto de inflexión crítico. Se requiere un cambio fundamental en su estrategia general de herramientas para escalar las operaciones de manera efectiva. El aumento del volumen de producción introduce una tensión central importante. Debe multiplicar drásticamente la producción manteniendo estrictas tolerancias dimensionales y un estricto cumplimiento de las normativas médicas. Cualquier desviación menor puede provocar demoras costosas, riesgos para los pacientes o graves reveses regulatorios.
Este artículo ofrece una evaluación técnica y comercial de moldes de cavidades múltiples para la fabricación de componentes médicos. Nos centramos de cerca en los umbrales de costos, los riesgos del diseño de ingeniería y los complejos requisitos de validación. Descubrirá exactamente cómo navegar por el equilibrio de los corredores, la gestión térmica avanzada y los estrictos estándares regulatorios. También describiremos criterios viables para seleccionar socios fabricantes competentes. Seguir estas pautas garantiza una producción fluida y continua de gran volumen para sus dispositivos sanitarios más importantes.
CapEx frente a costo pieza por pieza: los moldes de múltiples cavidades requieren una importante inversión inicial en herramientas, pero reducen drásticamente los costos por pieza en volúmenes que superan las 250 000 unidades al año.
Complejidad de la validación: Los estándares regulatorios médicos requieren una validación rigurosa de IQ/OQ/PQ; cada cavidad debe verificarse de forma independiente para cumplir con las especificaciones.
Restricciones de diseño: Las herramientas de alta cavitación exigen un análisis reológico avanzado, una gestión térmica precisa y sistemas de canales perfectamente equilibrados para evitar la variación entre piezas.
Mitigación de riesgos: la elección entre moldes de múltiples cavidades y de múltiples cavidades depende en gran medida de la disponibilidad de resina, la capacidad de la prensa y las necesidades de redundancia de la cadena de suministro.
Decidir escalar requiere una revisión financiera muy cuidadosa. Debe identificar puntos de cruce de volumen específicos al principio de la fase de planificación. Normalmente, este umbral se sitúa entre 250.000 y un millón de piezas anuales. En esta etapa precisa, el retorno de la inversión justifica la compra de una herramienta de alta capacidad de 4, 8, 16 o 32 cavidades. Los gastos de capital iniciales son considerablemente altos. Sin embargo, los costos por pieza caen drásticamente a medida que aumenta el volumen de producción.
Debemos desglosar cuidadosamente los costos iniciales de herramientas versus los costos continuos de producción. Considere la reducción del tiempo de ciclo como su principal mecanismo de ahorro. Los ciclos más rápidos significan tarifas por hora de máquina más bajas por pieza. El espacio que ocupan las salas limpias representa una enorme ventaja en los entornos de fabricación médica. Maximizar su producción por ciclo reduce activamente este costoso requisito de espacio. Puede producir más componentes utilizando menos máquinas de moldeo por inyección. Esta eficiencia específica protege directamente sus márgenes de beneficio durante el ciclo de vida del producto.
Una transición inteligente se basa en matemáticas verificables y no en suposiciones. Debe analizar los gastos de herramientas amortizados frente a los objetivos de producción diarios. Los fabricantes de dispositivos médicos a menudo enfrentan limitaciones presupuestarias durante la comercialización. Dar prioridad al ahorro de piezas a largo plazo suele compensar el impacto inicial de una herramienta robusta.
Factores de comparación de escala de producción y costos de herramientas
Variables de producción | Herramienta de baja cavitación (1-2 cavidades) | Herramienta de alta cavitación (16-32 cavidades) |
|---|---|---|
Inversión de capital inicial | Menor costo inicial de herramientas | Costo inicial significativamente mayor |
Costo de producción por pieza | Mayor debido a tiempos de ciclo generales más prolongados | Extremadamente bajo en volúmenes altos |
Utilización de la huella de la sala limpia | Ineficiente (requiere más máquinas para un gran volumen) | Altamente eficiente (maximiza la producción por pie cuadrado) |
Cronograma de validación | Más rápido y menos complejo | Ampliado debido a requisitos de inspección de múltiples cavidades |

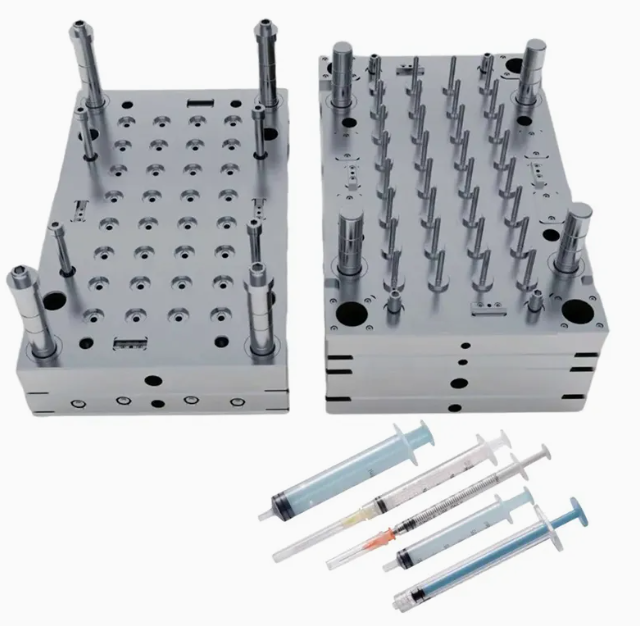

Ayuda a definir claramente las soluciones de moldeo disponibles antes de cortar acero. Las herramientas dedicadas de múltiples cavidades producen múltiples piezas idénticas simultáneamente durante un ciclo. Los moldes familiares producen componentes completamente diferentes dentro de una única base de herramienta. Algunos equipos de ingeniería consideran moldes familiares para ahorrar costos de capital iniciales. Debemos abordar directamente la viabilidad médica real de este enfoque.
Los moldes familiares introducen riesgos regulatorios y de diseño extremos para la producción médica. Sufren inherentemente tasas de flujo de polímero desequilibradas. Las diferentes geometrías de piezas provocan diferentes tasas de contracción en las diferentes cavidades. Esta realidad física crea un escenario de absoluta pesadilla para la validación médica. Los ingenieros luchan por mantener dimensiones precisas para cada pieza única. Por lo tanto, dedicados para los moldes de cavidades múltiples piezas médicas siguen siendo el estándar mundial de la industria. Garantizan el cumplimiento y una precisión altamente repetible en cada ciclo.
También debe evaluar detenidamente las opciones de redundancia de una sola cavidad. Compare una herramienta grande de 16 cavidades con cuatro herramientas distintas de 4 cavidades. Una única herramienta de gran cavidad introduce un único punto importante de fallo. Si la herramienta falla, su producción se detiene por completo. Varias herramientas más pequeñas ofrecen una excelente redundancia integrada para cadenas de suministro críticas. Sin embargo, aumentan los programas de mantenimiento, los esfuerzos de validación y las tasas de uso de la máquina. Debe sopesar estos riesgos exactos con sus acuerdos de suministro hospitalarios específicos.
Las herramientas de alta cavitación presentan obstáculos de ingeniería complejos y únicos. Nos enfrentamos a varias limitaciones físicas críticas durante la fase de diseño inicial. Gestionar con éxito estos riesgos evita fallos catastróficos durante la producción en masa.
Equilibrio del sistema de corredores: Es absolutamente necesario que los corredores estén naturalmente equilibrados. El equilibrio artificial rara vez alcanza las tolerancias extremadamente estrictas requeridas por la FDA. Aquí debemos diferenciar cuidadosamente entre canales fríos y calientes. Los canales calientes plantean preocupaciones específicas sobre la degradación del material. Los polímeros médicos sensibles como PEEK o bioabsorbibles se degradan fácilmente bajo una exposición prolongada al calor. Los canales fríos suelen proporcionar vías de flujo más seguras para estas resinas sensibles.
Gestión térmica: los diseños de los canales de refrigeración se vuelven exponencialmente más complejos a medida que aumentan las cavidades. Los ingenieros deben prevenir activamente la variación de temperatura entre cavidades en las placas de acero. Las temperaturas desiguales del molde provocan deformaciones impredecibles y una contracción grave del material. La turbulencia precisa del agua de refrigeración garantiza dimensiones uniformes en todas las piezas fabricadas.
Apilamiento de tolerancias: Las tolerancias de mecanizado se acumulan rápidamente dentro de grandes bases de acero. Una pequeña variación de ±0,001' en una sola dimensión se compone fácilmente en 32 cavidades. Este apilamiento matemático corre un grave riesgo de producir piezas médicas fuera de especificación. Los fabricantes de herramientas deben ejercer una precisión extrema y utilizar acero inoxidable 420 de alta calidad durante el mecanizado.
Análisis de flujo del molde: la simulación reológica avanzada sigue siendo estrictamente necesaria. Los ingenieros deben ejecutar estos análisis digitales antes de cortar cualquier acero físico. El software de simulación predice de forma fiable líneas de soldadura peligrosas dentro de la geometría de la pieza. También identifica los lugares de ventilación necesarios para evitar quemaduras por gas atrapado. Este paso proactivo ahorra semanas de costosos retrabajos de herramientas posteriores.
La fabricación de productos médicos opera bajo una supervisión global increíblemente estricta. Los estándares de calidad como ISO 13485 y FDA 21 CFR Parte 820 dictan todo su proceso. La carga de validación tiene un gran impacto en sus decisiones tempranas de escalado.
La carga de la validación: una herramienta de 32 cavidades exige enormes esfuerzos de inspección por parte de su equipo de calidad. Debe realizar inspecciones dimensionales completas de las piezas de cada cavidad. Los ingenieros realizan estudios de capacidad complejos (CpK/PpK) para cada cavidad de forma independiente. No se puede simplemente probar una cavidad y asumir que el resto pasará automáticamente. A menudo, un CpK superior a 1,33 es el valor inicial obligatorio.
Monitoreo de la presión de la cavidad: los sensores dentro del molde brindan una supervisión crítica en tiempo real. Tecnologías como RJG monitorean y documentan rigurosamente cada disparo de plástico. Estos datos altamente específicos garantizan el cumplimiento del moldeo desacoplado. También garantiza la trazabilidad completa del lote si un hospital informa de un defecto.
Trazabilidad: Necesita mecanismos de control de calidad posteriores infalibles. Los fabricantes suelen grabar pequeños números de cavidad directamente en la superficie de la pieza médica. Esta numeración permite una identificación rápida y precisa durante la gestión de retiradas. Si una cavidad se sale de las especificaciones, sabrá instantáneamente qué partes aislar. Evita desechar innecesariamente un lote de producción completo.
Encontrar el socio de fabricación adecuado determina su éxito comercial final. Las herramientas de gran volumen requieren protocolos de mantenimiento preventivo estrictos y continuos. Su socio debe mantener cuartos de herramientas internos completamente equipados. Necesitan la capacidad directa de reparar puertas, respiraderos y pasadores de núcleo localmente. El envío de herramientas fuera del sitio rompe por completo la vital cadena de custodia. Esta ruptura de la cadena puede desencadenar fácilmente un proceso de revalidación obligatorio y muy costoso.
La infraestructura de la sala limpia requiere una verificación cuidadosa en el sitio. Pregunte a su socio específicamente sobre sus capacidades de sala limpia ISO Clase 7 u 8. Asegúrese de que estas salas blancas específicas puedan albergar las pesadas prensas de inyección necesarias. Las grandes herramientas con múltiples cavidades exigen máquinas de gran tonelaje. Además, observe si utilizan sistemas robóticos de extracción de piezas. La manipulación automatizada previene la contaminación humana y garantiza tiempos de ciclo constantes.
Por último, exija a cualquier proveedor potencial un historial de validación orientado a la evidencia. Pregunte a los proveedores por ejemplos desinfectados de protocolos de PQ anteriores. Analice su enfoque de ingeniería específico para resolver los desequilibrios de las cavidades durante la fase de OQ. Un socio altamente competente estará encantado de compartir su metodología de resolución de problemas. Demostrarán exactamente cómo garantizan el cumplimiento de la FDA bajo presión.
Ampliar la producción de dispositivos médicos requiere un marco de decisión sólido y basado en evidencia. Los moldes de alta cavitación para aplicaciones médicas no son simplemente versiones más grandes de herramientas estándar. Representan sistemas de ingeniería altamente complejos. Exigen una intensa ingeniería de precisión, dominio térmico y esfuerzos masivos de validación. Abordarlos con indiferencia conduce a costosos fracasos.
Base sus decisiones finales sobre herramientas en pronósticos de volumen altamente verificables. Asigne restricciones presupuestarias realistas diseñadas específicamente para fases de validación extendidas. Además, evalúe minuciosamente la verdadera competencia técnica de su socio de moldeo elegido antes de firmar contratos.
Recomendamos encarecidamente programar una revisión rigurosa del diseño para la fabricabilidad (DFM) al principio del proceso. Pídale a su socio de ingeniería que realice un análisis integral de costos de producción para su componente médico específico. Tomar estas medidas proactivas garantiza que su transición a la fabricación de gran volumen siga siendo rentable, conforme y completamente segura.
R: Establecer expectativas realistas es más importante que creer en las promesas de la creación rápida de prototipos. Normalmente, mecanizar las herramientas de acero requiere de 10 a 16 semanas. Después de esto, espere de 4 a 8 semanas adicionales para una validación rigurosa de IQ/OQ/PQ. Los requisitos reglamentarios médicos prohíben apresurar estos pasos de inspección. Las herramientas complejas de 32 cavidades pueden incluso impulsar aún más estos cronogramas específicos. Una planificación adecuada evita retrasos inesperados en la entrada al mercado.
R: No, las limitaciones de material juegan un papel importante en el diseño de herramientas. Las resinas muy viscosas o térmicamente sensibles suelen limitar el número máximo de cavidades. Ciertas siliconas médicas o polímeros bioabsorbibles sufren problemas de caída de presión. También se enfrentan a graves problemas de tiempo de residencia dentro de los canales calientes. Los ingenieros deben hacer coincidir cuidadosamente el polímero elegido con el número de cavidades para evitar la degradación del material.
R: Los técnicos realizan un proceso llamado "bloquear" o "cegar" la cavidad dañada. Esta acción física crea un impacto temporal en el equilibrio general del corredor. La dinámica del flujo de fusión cambiará inmediatamente. Desde una perspectiva regulatoria, ejecutar una herramienta modificada requiere una documentación estricta. Solo puede utilizar herramientas ciegas en condiciones de riesgo específicas y aprobadas previamente antes del mantenimiento programado.
