Pasadores de núcleo de molde con punta de pipeta personalizados para moldes médicos de cavidades múltiples

Los pasadores centrales del molde con punta de pipeta son componentes pequeños, pero controlan algunos de los riesgos más importantes en el moldeo por inyección médico de gran volumen.

En un molde de punta de pipeta, el pasador central ayuda a formar el perfil interno de cada punta. Si el pasador está desalineado, desgastado, es difícil de liberar o no es consistente de una cavidad a otra, la pieza moldeada puede mostrar variación en el espesor de la pared, rebabas, adherencia, deformación, ajuste inestable o defectos repetidos específicos de la cavidad.

Para los fabricantes de moldes médicos y las empresas de moldeo por inyección que obtienen pasadores de núcleo personalizados en China, la pregunta clave no es sólo si el proveedor puede mecanizar un pasador de metal delgado. La mejor pregunta es si el proveedor puede comprender qué controla el pasador dentro del molde, inspeccionarlo según los requisitos funcionales y respaldar la consistencia del reemplazo durante la producción a largo plazo.

Respuesta rápida: Los pasadores de núcleo de molde con punta de pipeta personalizados y confiables requieren concentricidad controlada, acabado superficial adecuado, rigidez suficiente, inspección documentada y una estrategia de reemplazo que preserve el comportamiento de la cavidad. Los cambios en el proceso pueden reducir los síntomas temporalmente, pero no corrigen un pasador central que ya no forma o libera la pieza de manera consistente.

Por qué son importantes los pasadores centrales con punta de pipeta en el moldeado médico

Una punta de pipeta parece simple, pero su función depende de una geometría interna consistente, una distribución estable en las paredes, una liberación limpia y un ajuste confiable con la interfaz de acoplamiento prevista.

El pin central está directamente relacionado con estos resultados. No se trata sólo de una delgada pieza de acero. Es un componente del molde de ajuste crítico que debe funcionar junto con la cavidad, las áreas de cierre, la ventilación, la expulsión, el enfriamiento y el proceso de moldeo.

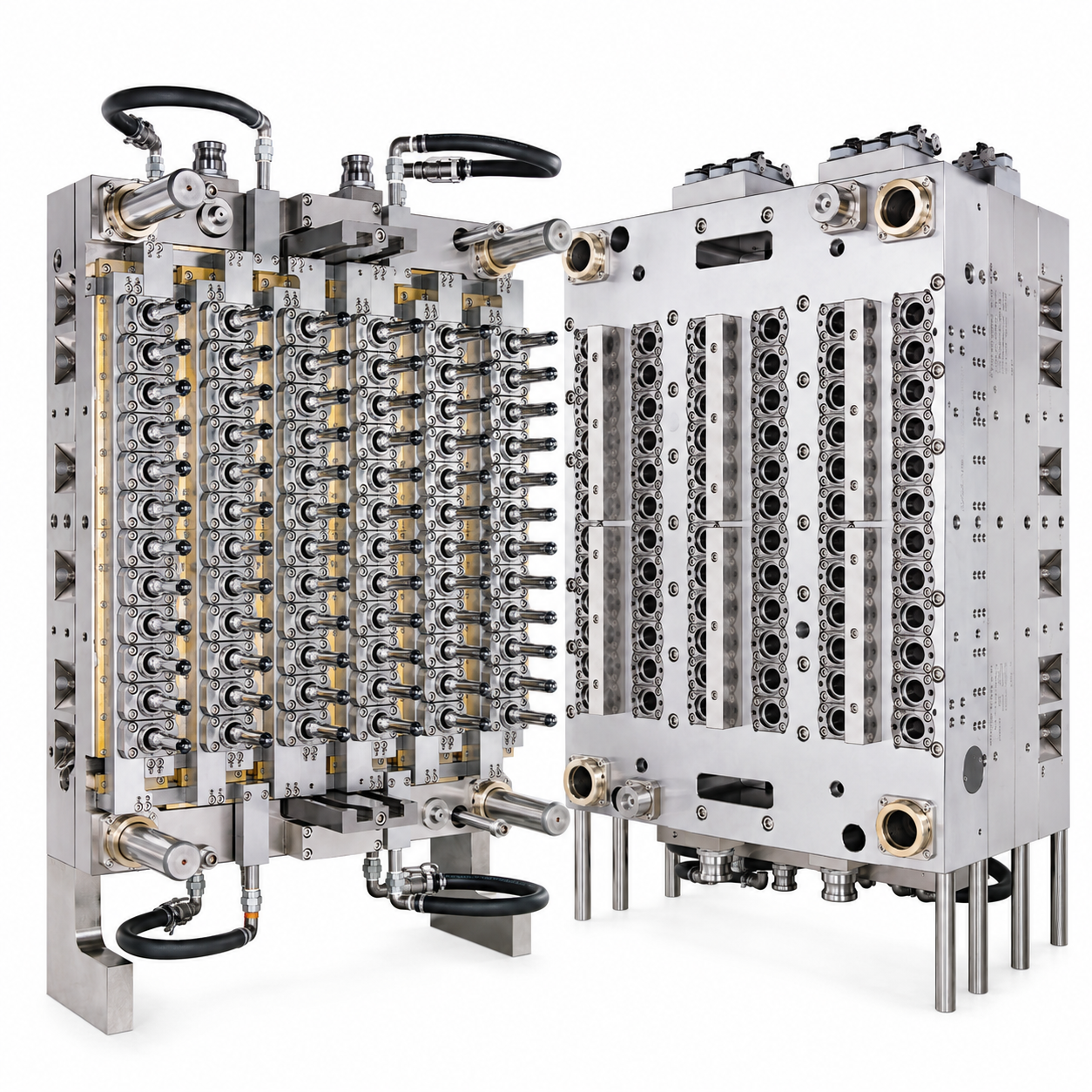

Para los moldes médicos de múltiples cavidades, el requisito se vuelve más exigente porque cada cavidad debe formar una punta que se comporte como las demás. Una pequeña diferencia entre pines repetida en 16, 32, 64 o más cavidades puede convertirse en un problema de calidad de gran volumen.

Para proyectos más amplios de herramientas médicas y de alta cavidad, los compradores deben evaluar los componentes de moldes de precisión de acuerdo con las características moldeadas que controlan, no solo por el nombre del componente en el dibujo.

Conclusiones clave para los compradores de moldes médicos

• Los pasadores centrales influyen directamente en la geometría interna de la punta, la distribución de las paredes, el comportamiento de liberación y el ajuste del ensamblaje.
• En los moldes médicos de múltiples cavidades, las pequeñas diferencias entre pasadores pueden convertirse en variaciones repetidas de la producción.
• El destello o el atascamiento cerca de un pin se debe investigar a través de las condiciones de alineación, cierre, liberación y ventilación, no solo mediante la configuración del proceso.
• Los pasadores de núcleo de reemplazo deben controlarse mediante datos de referencia, registros de inspección y requisitos funcionales en lugar de solo el diámetro.
• Para los compradores extranjeros, las pruebas de inspección y la coherencia en los reemplazos son tan importantes como la precisión del mecanizado.

¿Qué son los pasadores centrales del molde con punta de pipeta?

Un pasador central de molde de punta de pipeta es un componente de precisión que se utiliza para formar la geometría interna de una punta de pipeta moldeada. Dependiendo del diseño, puede influir en el diámetro interno, la conicidad, el orificio de la punta, el espesor de la pared, el ajuste, el comportamiento de liberación y la consistencia entre cavidades.

En un molde de producción, se debe revisar un pasador central como parte de un sistema de moldeo completo. Su rendimiento depende de:

• geometría
• del pasador alineación de la cavidad
• condición de cierre
• acabado de la superficie
• material y tratamiento térmico
• rigidez y soporte
• ventilación cerca de la característica formada
• método de inspección
• control de piezas

Si el pasador central se sale de la tolerancia o se suelta mal, la punta de pipeta moldeada puede cambiar con él.

Problemas comunes causados ​​por clavijas de núcleo de punta de pipeta inestables

La calidad del pasador central debe evaluarse a través de los riesgos del producto moldeado que controla. Las dimensiones exactas críticas para la calidad dependen del diseño de la punta de la pipeta, la resina, la estructura del molde y los requisitos de validación, pero las cuestiones de ingeniería son consistentes.

Por lo tanto, el pasador central debe revisarse como parte de un sistema: la geometría del pasador, la alineación de la cavidad, la condición de liberación, la ventana del proceso y el método de medición afectan el rendimiento de la producción final.

Por qué es importante la concentricidad del pasador central en moldes médicos de cavidades múltiples

En un consumible médico moldeado delgado, la geometría interna y la geometría exterior deben permanecer correctamente relacionadas. Si un pasador central está desplazado, doblado, mal soportado o diferente de las cavidades adyacentes, la punta resultante puede mostrar una distribución desigual de la pared o una variación en un área crítica para el ajuste.

Para un prototipo de una sola cavidad, se puede corregir un problema dimensional aislado durante el desarrollo. Para un molde médico de múltiples cavidades, las diferencias entre los pasadores centrales pueden crear un patrón repetitivo: ciertos números de cavidades no pasan la inspección con mayor frecuencia, se liberan de manera diferente, muestran defectos más visibles o crean un ajuste inestable.

Esta es la razón por la que la inspección no debe detenerse en el diámetro nominal del pasador. Dependiendo del dibujo y la función, es posible que los compradores deban definir:

• requisitos de diámetro y perfil cónico
• requisitos de concentricidad, descentramiento o relación de referencia
• longitud crítica y características de transición
• acabado superficial en áreas sensibles a la liberación
• identificación de cavidades para pasadores repetidos
• registros de inspección para pasadores originales y de reemplazo

Para herramientas de alta cavidad, la precisión del ajuste y la consistencia entre cavidades son parte del desempeño de la producción, no solo papeleo de inspección.

Variación del espesor de la pared, adherencia y rebabas: causas de las herramientas

Las rebabas a menudo se tratan como un exceso de material que se puede eliminar más adelante. En el moldeo médico, ese enfoque puede ocultar una pregunta más importante: ¿por qué el polímero se escapó por ese espacio?

Se puede formar rebabas en una línea de separación, alrededor de una interfaz de inserción, cerca de respiraderos o en otros espacios pequeños por donde el material fundido ingresa bajo presión. Si el defecto aparece repetidamente en una cavidad o cerca de la ubicación de un pasador, la investigación debe comenzar con las condiciones locales de las herramientas en lugar de cambios repetidos en un proceso que de otro modo sería estable.

Los controles relevantes incluyen:

• ajuste y soporte del pasador central
• alineación cavidad a pasador
• daño, desgaste o residuos en las superficies de sellado
• condición de ventilación cerca de la característica afectada
• inyección y mantener la presión en relación con la condición del molde,
• ya sea que el defecto haya aparecido después del mantenimiento o reemplazo de componentes

El recorte manual puede hacer que un lote pequeño sea utilizable, pero no prueba que el molde sea estable. En un programa de moldeo médico, las rebabas recurrentes deben tratarse como información sobre herramientas o control de procesos.

El rendimiento de liberación depende de la condición de la superficie y del diseño del pasador

Un pasador central que forme la geometría correcta todavía tiene que liberar la pieza moldeada de forma segura. Las piezas médicas delgadas pueden agarrarse firmemente a medida que se enfrían, y la producción con muchas cavidades deja poco espacio para que se peguen, se rompan o se realicen intervenciones manuales repetidamente.

Cuando las puntas de las pipetas se arrastran o se pegan durante la expulsión, los equipos deben revisar si el problema se debe al diseño del producto, las condiciones de procesamiento, el estado de la superficie, la geometría del pasador o la alineación.

Las preguntas típicas de ingeniería incluyen:

• ¿El ángulo de inclinación o la conicidad especificados son adecuados para el desmolde?
• ¿La superficie de liberación está pulida o terminada apropiadamente para la resina y su función?
• ¿El desgaste ha cambiado la superficie o dimensión local?
• ¿Se tira la pieza de manera desigual durante la expulsión?
• ¿Las cavidades afectadas están vinculadas a pines o inserciones particulares?

Mejorar la liberación no es simplemente una cuestión de suavizar una superficie. El acabado de la superficie debe seguir siendo compatible con los requisitos dimensionales, el rendimiento del encofrado y el plan de mantenimiento previsto.

Requisitos de mecanizado e inspección para pasadores de núcleo de moldes médicos

La ruta de fabricación correcta depende de la geometría del pasador central, el grado del acero, la dureza, el acabado y los requisitos de inspección. Los componentes delgados o en los que los detalles son críticos requieren un plan de proceso que controle tanto la forma como las relaciones funcionales.

La fabricación y revisión de pasadores centrales pueden incluir:

• Torneado o fresado CNC para geometría establecida y datos de referencia
• Rectificado de precisión para diámetro, acabado, redondez o características relacionadas con el ajuste
• EDM o electroerosión por hilo para acero conductivo endurecido o características de precisión difíciles
• Inspección dimensional con dibujos controlados
• Comparación de pasadores repetidos para consistencia de múltiples cavidades
• Planificación de identificación e inspección para componentes de reemplazo

Para los compradores, el nombre de la máquina por sí solo no es suficiente. El proceso seleccionado debe producir y verificar de manera confiable las características que influyen en la pieza moldeada. Los compradores que evalúen herramientas de inyección médica también pueden revisar el soporte de SENLAN de herramientas de moldeo por inyección de plástico al considerar el sistema de molde completo.

Evidencia de ingeniería que los compradores deben verificar antes de realizar el pedido de pasadores centrales

Para los compradores extranjeros, las pruebas de ingeniería son más útiles que las afirmaciones verbales. Antes de pedir pasadores de núcleo de molde de punta de pipeta personalizados, los compradores deben confirmar cómo el proveedor controla la consistencia del mecanizado, la inspección y el reemplazo.

El mecanizado de precisión de SENLAN y las capacidades de inspección de las MMC de ZEISS ayudan a respaldar un control medible de los componentes de moldes médicos de ajuste crítico.

Pines centrales de repuesto para el mantenimiento del molde de puntas de pipeta

Un molde médico puede permanecer en servicio durante largos períodos de producción y es posible que eventualmente sea necesario reemplazar los componentes críticos para el desgaste. Un pasador de repuesto sólo es útil cuando puede restablecer la producción sin introducir nuevas variaciones.

Por este motivo, la planificación del reemplazo debe comenzar antes de que falle un pasador. Un paquete de control práctico puede incluir:

• Dibujo 2D controlado por revisión y modelo 3D
• dimensiones y datos CTQ definidos
• requisitos de material y tratamiento térmico
• requisitos de acabado de superficie para regiones relacionadas con la liberación
• método de inspección e informe de expectativas
• identificación de cavidades o posiciones cuando corresponda
• lógica de aceptación para las primeras muestras después del reemplazo

Este enfoque apoya el control de cambios. No reemplaza las responsabilidades de validación del propietario del molde, pero proporciona evidencia más clara para evaluar si un pasador central reemplazado ha conservado el comportamiento previsto de la herramienta.

Qué incluir en una solicitud de cotización para pines de núcleo de punta de pipeta personalizados

Una solicitud que dice sólo "citar pines centrales" deja sin aclarar las decisiones técnicas importantes. Para obtener una cotización significativa y una revisión de la capacidad de fabricación, los compradores deben incluir información que conecte el componente con el requisito de la pieza moldeada.

• modelo 3D y dibujo 2D dimensionado
• información sobre la aplicación y la resina de la pieza cuando sea relevante
• recuento de cavidades del molde y requisitos específicos de la posición
• dimensiones críticas relacionadas con el ajuste, el orificio, la conicidad o la pared controladas por el pasador
• tolerancia especificada, acabado superficial, material y dureza
• observados problema al reemplazar un pasador existente: rebaba, adherencia, flexión, desgaste o desviación dimensional
• si las piezas de repuesto deben ser intercambiables sin ajuste manual
• informe dimensional requerido o información de trazabilidad

Una solicitud de cotización precisa permite al proveedor discutir la ruta de mecanizado e inspección en términos de riesgo del producto, en lugar de proporcionar un precio genérico para una pieza que puede no resolver el problema de producción.

Adquisición de pasadores de núcleo de molde con punta de pipeta de China

Para los fabricantes de moldes médicos y las empresas de moldeo por inyección en Europa, América del Norte, América del Sur, el sudeste asiático y Medio Oriente, obtener pines centrales de moldes con puntas de pipeta de repuesto en China requiere más que comparar precios unitarios.

Los compradores deben verificar el control del dibujo, la inspección de concentricidad y desviación, la identificación de la cavidad, los requisitos de acabado de la superficie y si un pasador de repuesto puede mantener un comportamiento estable de la cavidad después de la instalación.

Para los compradores internacionales, la pregunta de compra útil no es simplemente dónde se fabrica un componente. Se trata de si el fabricante puede comprender la función de moldeo, seguir dibujos controlados, proporcionar evidencia de inspección y respaldar componentes de reemplazo consistentes.

Enfoque del comprador regional para pines de núcleo de molde con punta de pipeta

Para compradores europeos de moldes médicos

Los compradores europeos suelen centrarse en dibujos controlados, informes dimensionales, características CTQ, trazabilidad de materiales, evidencia de inspección y consistencia de reemplazo. Para los pasadores centrales de puntas de pipeta, se deben revisar la concentricidad, el acabado de la superficie y la identificación de la cavidad antes de pedir piezas de repuesto.

Para moldeadores de inyección médica de América del Norte

Los moldeadores norteamericanos generalmente se preocupan por el tiempo de actividad, las piezas de repuesto repetibles, la consistencia entre cavidades y el soporte de validación. Un pasador central de repuesto debería restaurar el comportamiento previsto de la cavidad sin necesidad de ajustes inesperados en el banco o correcciones repetidas de la muestra.

Para operaciones de moldeo médico de alta cavidad en el Sudeste Asiático

Las operaciones de moldeo del sudeste asiático a menudo utilizan moldes de consumibles médicos de alta cavidad para largas campañas de producción. La consistencia entre pasadores, el control del desgaste, el rendimiento de liberación y la planificación de reemplazos son importantes para reducir el tiempo de inactividad y los defectos específicos de las cavidades.

Para proyectos de consumibles médicos en América del Sur y Medio Oriente

Los compradores de América del Sur y Medio Oriente pueden necesitar componentes de repuesto confiables para los moldes médicos existentes, especialmente cuando la capacidad de reparación local es limitada. Los planos controlados, los informes de inspección y los datos claros de RFQ ayudan a reducir el riesgo al adquirir pasadores de núcleo de precisión a nivel internacional.

Para obtener más contexto de la industria, los compradores pueden revisar el soporte de aplicaciones de SENLAN para productos médicos, de gorras, cosméticos y de embalaje..

Cómo SENLAN respalda proyectos de componentes de moldes médicos

SENLAN fabrica componentes de moldes de precisión personalizados para moldes médicos de múltiples cavidades, moldes de puntas de pipeta y otras aplicaciones exigentes de moldeo por inyección.

Nuestro soporte de componentes puede incluir:

• punta de pipeta Pasadores de núcleo de molde Pasadores de núcleo
• de molde médico
• Insertos de cavidad
• Manguitos
• de núcleos de molde
• Deslizadores y elevadores
• Reemplazo de componentes de molde de precisión

Para funciones críticas, la conversación técnica correcta comienza con el riesgo de falla:

• ¿Qué geometría interna controla el pasador?
• ¿Qué variación es inaceptable?
• ¿Cómo se debe inspeccionar el pasador?
• ¿Qué caries presentan problemas repetidos?
• ¿Qué debe suceder cuando se reemplaza el pasador durante la producción?

Si está comparando proveedores o revisando riesgos futuros de herramientas, también puede leer los artículos de ingeniería de SENLAN sobre moldeo por inyección y componentes de moldes de precisión..

Preguntas frecuentes

¿Qué controla un pasador central en un molde de punta de pipeta?

Un pasador central ayuda a formar la geometría interna de la punta de la pipeta. Su alineación, diámetro, perfil y condición de la superficie pueden influir en la distribución de las paredes, el ajuste de la punta, el comportamiento de liberación y la repetibilidad entre cavidades.

¿Puede un pasador desgastado provocar rebabas en una pieza médica moldeada?

Sí. La rebaba puede ocurrir cuando el material entra en un espacio creado por desgaste, daño, desalineación, problemas de ajuste o condiciones locales de la herramienta cerca de un pasador o interfaz de inserto. Se debe investigar la causa antes de confiar en recortes o cambios en el proceso.

¿Por qué es importante la concentricidad para los pasadores centrales de moldes con puntas de pipeta?

La concentricidad ayuda a preservar la relación prevista entre la geometría de la punta interna y externa. En un molde de múltiples cavidades, la concentricidad inconsistente puede contribuir a la variación del espesor de la pared y al rendimiento desigual entre las cavidades.

¿Deben inspeccionarse individualmente los pasadores de núcleo de repuesto?

Los pasadores de reemplazo deben verificarse con el dibujo y las características que afectan la función del producto. Para proyectos médicos o de múltiples cavidades, los registros de inspección y la identificación de componentes de reemplazo mejoran las decisiones de mantenimiento y control de cambios.

¿Qué debo enviar para solicitar pasadores centrales para moldes con puntas de pipeta?

Proporcione el modelo 3D, el dibujo 2D, los requisitos de material y dureza, el acabado de la superficie, el número de cavidades, las dimensiones críticas, los requisitos de inspección y cualquier evidencia de problemas de producción actuales, como rebabas, adherencias o deriva dimensional.

¿Se pueden hacer intercambiables los pasadores centrales de repuesto sin necesidad de ajuste manual?

La intercambiabilidad debe diseñarse y verificarse, no asumirse. Depende de datos controlados, relaciones de ajuste, tolerancias, requisitos de superficie, registros de inspección y el estado de los componentes coincidentes del molde.
