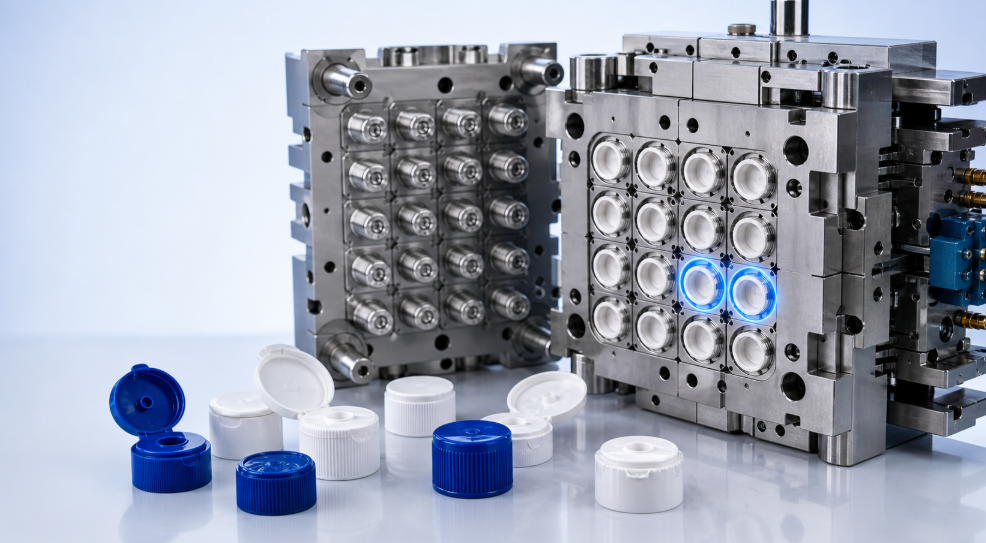

Por qué los moldes para envases de cavidades múltiples pierden estabilidad durante tiradas largas

Un molde para envases de múltiples cavidades puede calificar bien al inicio y aun así comenzar a producir piezas irregulares después de horas de funcionamiento continuo. Una cavidad parpadea. Otro muestra un vestigio visible de la puerta. Algunas tapas empiezan a llenarse de forma diferente al resto. En ese punto, subir y bajar la configuración del proceso puede ocultar el síntoma por un tiempo, pero rara vez explica por qué solo ciertas cavidades se han salido de control.

Respuesta corta: la inestabilidad a largo plazo en moldes de embalaje con múltiples cavidades suele deberse a diferencias a nivel de cavidad en la ventilación, el estado de la compuerta, el equilibrio de enfriamiento, el flujo de material o el desgaste de componentes de precisión. La corrección confiable comienza por encontrar qué cavidad cambió y por qué, y luego restaurar la consistencia del herramental en todo el molde.

Para los compradores que desarrollan tapas, cierres, accesorios de repuesto, envases cosméticos o componentes de envases médicos, la revisión temprana de las herramientas de moldeo por inyección de plástico puede ayudar a reducir los riesgos a largo plazo antes de que una cavidad inestable se convierta en un cuello de botella en la producción.

Un molde de envasado de alta cavidad no sólo debería producir primeras muestras aceptables. Debe mantener estable cada cavidad durante el tiempo de producción real.

Conclusiones clave

• Si todas las cavidades cambian juntas, investigue primero las condiciones del material y del proceso.
• Si una o varias cavidades se desplazan, inspeccione los respiraderos locales, las compuertas, las vías de enfriamiento y los insertos.
• La rebaba es a menudo una señal de que la masa fundida está entrando en un espacio en una superficie de separación, interfaz de inserción o área de ventilación.
• La variación de los vestigios de la compuerta puede indicar desgaste local de la compuerta, desequilibrio del canal caliente o diferencias en el llenado del nivel de la cavidad.
• En moldes de embalaje de gran volumen, una estrategia controlada de componentes de repuesto puede reducir el tiempo de inactividad cuando es necesario reparar una cavidad.

Por qué es importante la estabilidad a largo plazo en la producción de envases

Un problema común en el moldeo por inyección de múltiples cavidades es que un molde puede funcionar bien durante el arranque, pero comienza a mostrar diferencias entre cavidades después de varias horas de producción. Los operadores experimentados suelen ver este patrón en moldes con 16, 32, 48 o 64 cavidades.

Esto es particularmente importante para tapas de botellas, cierres, accesorios de recarga, envases cosméticos y envases médicos. Es posible que se vea claramente una pequeña marca de puerta en un cierre. Una desviación dimensional menor puede cambiar la sensación del ensamblaje o el rendimiento del sellado. Una cavidad inestable en un molde de 32 o 64 cavidades también puede complicar la inspección, clasificación y programación de la producción.

Los compradores de moldes para envases no se limitan a comprar más cavidades. Están comprando la capacidad de que cada cavidad se comporte de la misma manera, toma tras toma, durante una campaña de producción real.

Las cuatro causas principales detrás de la variación entre cavidades

1. Cambios de ventilación durante la carrera

No es necesario que los respiraderos fallen por completo para crear problemas. Los residuos finos, las placas o la contaminación pueden restringir gradualmente el escape de aire en un área local mientras las cavidades vecinas continúan funcionando normalmente. La cavidad afectada puede mostrar marcas de quemaduras, llenado incompleto, debilidad de la línea de soldadura o rebabas relacionadas con la presión a medida que el proceso se intensifica para compensar.

En un molde para embalaje de cavidades altas, un cambio de ventilación en una cavidad debe tratarse primero como una condición local del herramental, no automáticamente como un problema global de configuración de la máquina.

2. Desgaste de la puerta o deriva del vestigio de la puerta

Para piezas de embalaje pequeñas, el vestigio de la puerta es fácil de ver para un cliente y difícil de ignorar para un equipo de producción. La geometría de la compuerta, el comportamiento del canal caliente, el desgaste local y las condiciones de liberación de la compuerta pueden cambiar la forma en que se llena o se libera una cavidad.

Una cavidad que comienza a comportarse de manera diferente puede llenarse en exceso mientras todavía se está llenando otra. Esto puede llevar a los operadores a un ciclo de ajuste del proceso que nunca produce un resultado verdaderamente equilibrado.

3. Desequilibrio de enfriamiento que aparece con el tiempo

Un circuito de refrigeración puede parecer aceptable durante una prueba corta y revelar sus debilidades durante una ejecución larga. Las diferencias de temperatura entre las cavidades afectan la contracción, la expulsión, el brillo, la estabilidad dimensional y la consistencia del ciclo.

En los moldes para envases, incluso una pequeña variación puede ser importante cuando las paredes son delgadas, la velocidad de producción es alta o el acabado visible es importante. Si un grupo de cavidades comienza a producir piezas con diferentes dimensiones, brillo o comportamiento de liberación después de que el molde alcanza el equilibrio térmico, el equilibrio de enfriamiento debe ser parte de la investigación.

4. Flujo de materiales y condición de las herramientas

Los cambios de materiales, la contaminación, el contenido reciclado o las vías de flujo bloqueadas pueden producir un comportamiento de llenado desigual. Pero también hay que comprobar el molde en sí. El desgaste del inserto, las superficies de sellado dañadas, la mala alineación o la deflexión local pueden crear rebabas o variaciones que ninguna ventana de proceso estable puede eliminar por completo.

Se forma rebaba cuando la masa fundida entra en los espacios en las superficies de separación del molde o en las interfaces de los componentes. Los contribuyentes comunes incluyen presión excesiva en la cavidad, superficies de sellado dañadas, ajuste incorrecto, desgaste local del inserto o deformación del molde bajo presión.

Cuando el ajuste del proceso ya no es la respuesta correcta

Un buen técnico de procesos verificará los conceptos básicos: condición del material, perfil de llenado, presión de mantenimiento, temperatura de fusión, ajuste de la abrazadera y rendimiento de enfriamiento. Esos controles importan. El riesgo comienza cuando el equipo sigue ajustando un proceso previamente estable porque una o dos cavidades están a la deriva.

Los cambios de proceso pueden ser útiles para el diagnóstico. No sustituyen la corrección de una caries que ha cambiado mecánicamente.

Lo que los moldes de embalaje estables de múltiples cavidades necesitan de las herramientas

En un molde para embalaje de alto rendimiento, los componentes individuales deben fabricarse y mantenerse como un sistema combinado. El inserto de la cavidad, el inserto del núcleo, el núcleo de la rosca, el anillo del cuello, el manguito eyector y las áreas relacionadas con la compuerta influyen en cómo se forma y libera un cierre.

La producción estable a largo plazo depende de componentes de moldes de precisión que respalden la consistencia entre cavidades, reemplazo repetible, cierre preciso y comportamiento de desgaste controlado.

Los equipos de herramientas deben revisar:

• Alineación de cavidades y núcleos en todas las posiciones
• Línea de partición y condición de cierre en cualquier cavidad que muestre rebabas
• Profundidad de ventilación, posición y limpieza al final del flujo
• Desgaste de la compuerta, vestigio de la compuerta y rendimiento del canal caliente
• Equilibrio del canal de enfriamiento durante una producción completa
• Consistencia de las características de rosca y sellado para los cierres
• Intercambiabilidad de insertos y pasadores de repuesto
• Registros de inspección de componentes críticos del molde

Ésta es la función de los componentes de moldes de precisión bien controlados: no simplemente cumplir con un dibujo una vez, sino ayudar a preservar el mismo comportamiento de moldeo cuando se mantiene, repara o escala una herramienta.

Por qué la estrategia de repuestos debería comenzar antes de la producción

A veces, los compradores hablan de insertos de repuesto sólo después de que el molde ha comenzado a perder cavidades. Para herramientas de múltiples cavidades de larga duración, esa conversación debe ocurrir durante el desarrollo de herramientas.

Una estrategia de repuestos planificada permite al propietario del molde definir:

• Qué componentes son críticos para el desgaste
• Qué dimensiones deben permanecer intercambiables
• Cómo se inspeccionan las piezas de repuesto
• Qué tan rápido puede fallar una cavidad devolverse al servicio
• Si se necesitan insertos de repuesto o núcleos de rosca compatibles
• Cómo se registra el historial de mantenimiento por número de cavidad

Esto es particularmente valioso cuando un inserto, un componente relacionado con la compuerta o un núcleo de rosca dañados detendría una herramienta de producción o obligaría al operador a trabajar con las cavidades bloqueadas.

Lista de verificación de estabilidad del molde a largo plazo para compradores de envases

Antes de aceptar un molde de embalaje de múltiples cavidades, los compradores deben pedirle al proveedor que aborde la estabilidad bajo operación sostenida, no solo la calidad de la muestra en la primera prueba.

Para los cierres de cosméticos y los envases de belleza, la apariencia y la sensación táctil pueden ser tan importantes como el rendimiento dimensional. Para los envases médicos, la trazabilidad y el control de reemplazo también pueden ser críticos. Para tapas y cierres, el rendimiento del sellado, la sensación de torsión y la consistencia de los vestigios de la compuerta a menudo se convierten en los primeros puntos de inspección del cliente.

Para obtener más ejemplos de aplicaciones de embalaje, tapas, cosméticos y moldeo médico donde la consistencia de la cavidad es importante, consulte nuestro soporte de aplicaciones para proyectos de moldes de inyección de alta consistencia..

Cómo SENLAN respalda el rendimiento del molde de embalaje

SENLAN Precision fabrica componentes de moldes de precisión para programas de moldeo por inyección, centrándose en envases, tapas y cierres, envases cosméticos y aplicaciones médicas.

Para los compradores que se enfrentan a la deriva de cavidades a largo plazo, la conversación útil es específica:

• ¿Qué cavidad se está saliendo de las especificaciones?
• ¿Qué componente controla esa característica?
• ¿El problema está relacionado con la ventilación, el desgaste de la compuerta, el enfriamiento, el ajuste o la alineación del inserto?
• ¿Qué inspección se requiere?
• ¿Pueden las piezas de repuesto restablecer una producción estable sin reconstruir el molde?

SENLAN admite inserciones de núcleos de moldes personalizados, pasadores de núcleo, núcleos de rosca mecanizados por CNC, inserciones de cavidades, manguitos y otros componentes de moldes de ajuste crítico. Nuestras capacidades de mecanizado de precisión y de inspección de MMC de ZEISS ayudan a verificar dimensiones críticas y respaldan una lógica estable de piezas de repuesto.

Este enfoque es relevante para tapas de botellas, cierres abatibles, accesorios de envases de recarga, componentes de envases de cosméticos, consumibles de diagnóstico y otras aplicaciones en las que los resultados de múltiples cavidades deben permanecer visual y funcionalmente consistentes.

Guías de ingeniería relacionadas

Si está revisando un molde para embalaje de alta cavidad, comparando proveedores o investigando la desviación de la producción a nivel de cavidad, también puede leer nuestros artículos de ingeniería sobre moldeo por inyección y componentes de moldes de precisión..

Preguntas frecuentes

¿Qué causa que falle una cavidad en un molde de embalaje con múltiples cavidades?

Una sola cavidad puede desplazarse debido a un bloqueo de ventilación local, desgaste de la compuerta, variación de enfriamiento, daño del inserto, problemas de alineación o una ruta de flujo restringida. Cuando otras cavidades permanezcan estables, inspeccione las condiciones locales de las herramientas antes de realizar grandes cambios globales en el proceso.

¿Por qué aparece un destello después de que un molde ha estado funcionando durante horas?

La rebaba que se desarrolla durante un tiraje largo puede estar relacionada con el cambio térmico, la contaminación en las superficies de sellado, la condición de ventilación, el desgaste local, la holgura del inserto o la presión de la cavidad que se vuelve demasiado alta para la condición de sellado efectiva del molde.

¿El aumento de la fuerza de sujeción puede resolver el flash de forma permanente?

No siempre. La fuerza de sujeción puede reducir los síntomas en algunos casos, pero la rebaba también puede ser causada por superficies de separación dañadas, ajuste deficiente del inserto, presión excesiva en la cavidad, soporte débil del molde o desgaste local de los componentes. Se debe identificar la causa raíz antes de depender de una mayor fuerza de sujeción.

¿Por qué son importantes los insertos de molde intercambiables para la producción de envases?

Los insertos intercambiables permiten reemplazar un componente de la cavidad dañado o desgastado de manera controlada, lo que reduce el tiempo de inactividad y ayuda a restaurar la consistencia entre cavidades sin tener que volver a hacer un molde completo.

¿Qué información debe enviar un comprador para una revisión de la estabilidad del molde?

La información útil incluye dibujos de piezas, dibujos de moldes, si están disponibles, información de resina, recuento de cavidades, objetivo del ciclo, fotografías de defectos específicos de la cavidad, registros de mediciones de muestras, historial de mantenimiento y requisitos funcionales o de apariencia críticos.

Planifique una producción estable antes de que una cavidad se convierta en el cuello de botella

Un molde para envases de alta cavidad no debe juzgarse únicamente por si produce primeras muestras aceptables. Se debe evaluar si cada cavidad permanece estable durante el tiempo de producción real y si las piezas de desgaste crítico se pueden inspeccionar y reemplazar con confianza.

Si su tapa, cierre, embalaje médico, embalaje de repuesto o herramienta de embalaje cosmético está desarrollando variación de cavidades, rebabas, problemas de vestigios de puerta o inestabilidad a largo plazo, envíe sus dibujos, fotografías de defectos, información de cavidades y requisitos de salida esperados para su revisión.
