Mecanizado CNC para componentes de moldes de inyección y herramientas de producción

Respuesta rápida: El mecanizado CNC se utiliza en la creación de moldes de inyección para fabricar pasadores centrales, insertos de cavidades, manguitos, núcleos roscados, deslizadores, elevadores, placas y otros componentes de moldes de precisión. Para las herramientas de producción, el mecanizado CNC ayuda a controlar la precisión dimensional, la preparación de la superficie, la consistencia entre cavidades, la repetibilidad de las piezas de repuesto y el ajuste entre los componentes del molde.

Declaración de entidad: SENLAN fabrica moldes de inyección personalizados y componentes de moldes de precisión para envases, tapas, cierres, envases cosméticos, moldeo relacionado con la medicina y aplicaciones de moldeo por inyección de alta cavitación.

El mecanizado CNC es uno de los procesos centrales detrás de la fabricación de moldes de inyección. Convierte acero para moldes, acero inoxidable, aluminio u otros materiales específicos en componentes de moldes funcionales que deben encajar, sellar, deslizar, expulsar, enfriar y repetir con precisión durante la producción.

Para los compradores de moldes, el mecanizado CNC no debe entenderse sólo como 'cortar metal'. En la creación de moldes de inyección, el mecanizado CNC afecta el ajuste de la línea de separación, la precisión de la cavidad, la alineación del núcleo, el reemplazo de insertos, las superficies de sellado, la formación de roscas y el mantenimiento del molde a largo plazo. Un pequeño error de mecanizado en un pasador central, un inserto de cavidad o un manguito puede provocar rebabas, adherencias, fugas, variaciones en el espesor de la pared o fallas en el ensamblaje del producto moldeado.

Este artículo explica cómo el mecanizado CNC respalda los componentes del molde de inyección y cómo los compradores deben revisar las piezas del molde mecanizadas por CNC antes de aprobar herramientas de producción o componentes de reemplazo.

Por qué es importante el mecanizado CNC en la creación de moldes de inyección

TL;DR: El mecanizado CNC conecta el diseño de moldes digitales con la precisión de las herramientas físicas. Ayuda a producir los núcleos, cavidades, insertos y componentes del molde que determinan si la pieza de plástico final se puede moldear de manera consistente.

Los moldes de inyección se construyen a partir de muchos componentes que interactúan. La base del molde proporciona estructura, pero la pieza moldeada a menudo está controlada por detalles de precisión más pequeños: inserciones de cavidad, pasadores de núcleo, manguitos, núcleos de rosca, elevadores, deslizadores, piezas relacionadas con el eyector y superficies de cierre.

El mecanizado CNC se utiliza para crear muchas de estas características antes del acabado final, electroerosión, esmerilado, pulido o ajuste. Dependiendo de la geometría de la pieza, se pueden utilizar juntos fresado CNC, torneado CNC, taladrado, taladrado, roscado y mecanizado de contornos para preparar el componente del molde.

Para herramientas personalizadas, los compradores deben evaluar el mecanizado CNC por función. Un inserto de cavidad debe formar la pieza con precisión. Un pasador central debe permanecer alineado. Una funda debe soportar movimientos repetibles. Un núcleo de hilo debe mantener la geometría del hilo. Un inserto de sellado debe controlar el riesgo de fugas. Cada componente necesita una ruta de mecanizado que coincida con su función dentro del molde.

Componentes de molde mecanizados por CNC que los compradores deben comprender

TL;DR: Las piezas de molde mecanizadas por CNC más importantes suelen ser los componentes que tocan, forman, guían, sellan o expulsan el producto moldeado. Los compradores deben centrarse en los componentes del molde de función crítica y no sólo en la base del molde.

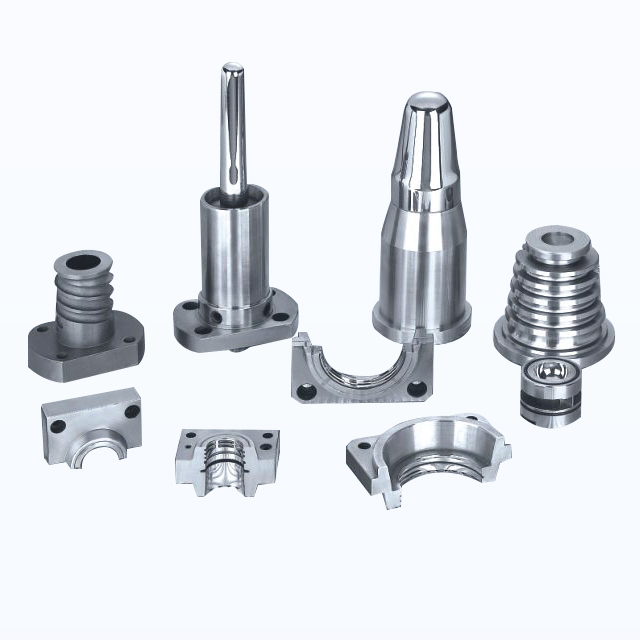

Los componentes comunes de moldes de inyección mecanizados por CNC incluyen:

• pines centrales

• insertos de cavidad

• insertos de núcleo

• mangas

• núcleos de hilo

• anillos de cuello

• deslizadores y elevadores

• insertos separadores

• componentes relacionados con el eyector

• placas personalizadas y componentes de soporte de moldes

Estos componentes pueden parecer simples en un dibujo, pero su función puede ser crítica. Por ejemplo, un pasador central puede controlar la geometría interna y el espesor de la pared. Un inserto de cavidad puede definir la superficie visible. Un núcleo de rosca puede controlar el ajuste y el torque de la tapa. Una funda puede afectar la alineación, liberación y consistencia del reemplazo.

Los compradores que adquieran piezas de molde mecanizadas por CNC deben definir no solo las dimensiones, sino también la aplicación, el material, el acabado de la superficie, los requisitos de inspección y la relación de coincidencia con otros componentes del molde.

Cómo el mecanizado CNC respalda los componentes de moldes de precisión

TL;DR: Los componentes de moldes de precisión requieren dimensiones superiores a las nominales. El mecanizado CNC debe admitir el control de datos, las superficies de contacto, la alineación de las cavidades, la repetibilidad y los procesos de acabado posteriores utilizados en la fabricación de moldes.

Los componentes de moldes de precisión generalmente se miden por su desempeño dentro del molde. Un componente puede cumplir con una dimensión general pero aun así fallar si la relación de referencia, la cara de contacto, la altura del hombro, la concentricidad o la condición de la superficie no se controlan correctamente.

En las herramientas de producción, es posible que el mecanizado CNC deba admitir:

• ajuste de línea de separación

• alineación del núcleo a la cavidad

• insertar precisión de bolsillo

• manga y pin a juego

• planitud y paralelismo

• geometría del núcleo del hilo

• superficies de cierre

• margen para esmerilado, electroerosión o pulido

Para componentes de moldes de precisión , el plan de mecanizado debe considerar tanto la dimensión terminada como el papel del componente en el moldeado. Esto es especialmente importante para herramientas de cavidades múltiples, moldes médicos, moldes para tapas y moldes para envases de cosméticos.

Mecanizado CNC para componentes de moldes médicos

TL;DR: Los componentes de moldes médicos a menudo implican características pequeñas, paredes delgadas, pasadores centrales, manguitos, inserciones y requisitos de inspección. El mecanizado CNC debe respaldar la repetibilidad, la preparación de la superficie y la consistencia del reemplazo.

Los moldes de inyección relacionados con la medicina a menudo requieren una geometría interna estable, un comportamiento de liberación controlado y un rendimiento repetible de la cavidad. Componentes como pasadores centrales, insertos de cavidades, manguitos y deslizadores pueden afectar directamente el espesor de la pared, la rebaba, el pegado, el ajuste de las piezas y los resultados de la inspección.

En el caso de los consumibles médicos, una pequeña desviación en un pasador o inserto central puede crear problemas visibles y funcionales. Un pasador de núcleo delgado puede deformarse. Es posible que una funda no coincida correctamente con el pasador. Un inserto de cavidad puede desgastarse cerca del cierre. Es posible que un componente de repuesto no se comporte como la pieza de cavidad original.

Los compradores que revisan los componentes de moldes médicos deben confirmar las dimensiones críticas, el acabado de la superficie, el estado del material, los requisitos de inspección y si las piezas de repuesto necesitan identificación de cavidades o informes dimensionales.

Mecanizado CNC para componentes de moldes de tapas y cierres

TL;DR: Los componentes del molde de tapa y cierre requieren una geometría de rosca estable, superficies de sellado, anillos de cuello y consistencia entre cavidades. El mecanizado CNC afecta el torque, el sellado, el control de rebabas y el mantenimiento del molde a largo plazo.

Las tapas y cierres dependen de detalles precisos de las herramientas. Los núcleos de rosca controlan la formación de la rosca y el comportamiento del par. Los anillos de cuello influyen en el ajuste y el sellado. Los insertos de sellado influyen en el riesgo de fugas. Los insertos cavitarios controlan la forma, la apariencia y la consistencia en todas las cavidades.

Para tapas livianas, cierres a prueba de fugas y moldes de tapas con alta cavitación, la precisión del mecanizado CNC se vuelve más importante porque la ventana de producción es más pequeña. El desgaste o la falta de coincidencia en un componente pueden crear rebabas, variaciones de torsión, inestabilidad del sellado o defectos repetidos en la cavidad.

Los compradores que adquieran componentes para moldes de tapas deben revisar la geometría de la rosca, las dimensiones del sellado, el acabado de la superficie, la estrategia de reemplazo y los requisitos de inspección antes de ordenar piezas de molde nuevas o de repuesto.

El mecanizado CNC, la electroerosión, el rectificado y el pulido trabajan juntos

TL;DR: El mecanizado CNC suele ser el primer proceso controlado, pero muchos componentes de moldes de inyección también requieren electroerosión, electroerosión por hilo, esmerilado o pulido. La ruta de proceso correcta depende de la geometría, el material, la dureza y los requisitos de la superficie.

No todos los componentes del molde de inyección pueden completarse únicamente mediante mecanizado CNC. Algunas características pueden requerir electroerosión para esquinas internas afiladas, nervaduras profundas, ranuras estrechas o detalles endurecidos. La electroerosión por hilo se puede utilizar para perfiles de precisión o formas de insertos. Puede ser necesario rectificar para lograr una planitud ajustada, paralelismo, control de diámetro o superficies de contacto. Puede ser necesario pulir para lograr un comportamiento de liberación o superficies cosméticas.

No siempre es necesario que el comprador decida la ruta completa del proceso, pero el dibujo debe dejar claro el requisito. Si una característica es una cara de sellado, una superficie deslizante, un detalle de cierre o un diámetro de ajuste crítico, se debe marcar correctamente para que el proveedor pueda elegir la secuencia correcta de mecanizado y acabado.

Para piezas difíciles, las piezas de moldes mecanizadas a medida pueden requerir una ruta combinada utilizando mecanizado CNC, electroerosión, esmerilado, pulido e inspección dimensional.

Mecanizado CNC en herramientas de moldeo por inyección de plástico

TL;DR: El mecanizado CNC respalda las herramientas de producción mediante la preparación de placas de molde, insertos, cavidades, áreas centrales y detalles del molde que afectan la estabilidad del ciclo y la calidad de la pieza moldeada.

Para proyectos de moldes nuevos, el mecanizado CNC admite más que la fabricación de componentes. También ayuda a construir la estructura del molde necesaria para una producción repetible. El mecanizado de placas, las cavidades de los insertos, los asientos del núcleo, las áreas relacionadas con los canales, las características relacionadas con el enfriamiento y las superficies de ensamblaje influyen en el desempeño del molde durante la prueba y la producción.

Cuando los compradores evalúan las herramientas de moldeo por inyección de plástico , deben preguntar cómo controla el proveedor el ajuste de los insertos, las características críticas del molde, las condiciones de la línea de separación, el reemplazo de componentes y la inspección antes del ensamblaje del molde.

Un molde no sólo se diseña en CAD. Debe ser mecanizado, instalado, inspeccionado, probado y mantenido. El mecanizado CNC es uno de los pasos principales que convierte el diseño de moldes en herramientas listas para producción.

Lo que los compradores deben comprobar antes de pedir piezas de molde mecanizadas por CNC

TL;DR: Una RFQ clara ayuda al proveedor a elegir la ruta de mecanizado y el alcance de inspección correctos. Los compradores deben enviar dibujos, archivos CAD, materiales, dimensiones críticas, detalles de la aplicación y requisitos de documentación.

Antes de realizar el pedido de componentes de moldes de inyección mecanizados por CNC, los compradores deben preparar:

• Dibujos 2D con anotaciones de tolerancia.

• Archivos CAD 3D

• Requisito de grado y dureza del material.

• acabado superficial o requisito de pulido

• Requisito de recubrimiento o tratamiento térmico, si corresponde.

• dimensiones críticas y referencias de datos

• relación entre pieza o ensamblaje

• Aplicación, como molde médico, molde para tapa, molde para cierre o molde para embalaje.

• cantidad y demanda repetida esperada

• requisitos del informe de inspección

• Muestras antiguas o fotografías de defectos para proyectos de reemplazo.

Para los componentes de repuesto, los compradores también deben aclarar si la pieza debe coincidir con una cavidad específica, si el ajuste manual es aceptable y si el componente está destinado a resolver un defecto de moldeo como rebaba, pegado, fuga o desviación dimensional.

Riesgos comunes del mecanizado CNC en componentes de moldes de inyección

TL;DR: Muchos problemas de moldes comienzan con requisitos de mecanizado poco claros. Si no se definen dimensiones críticas, referencias de referencia o superficies de contacto, es posible que el componente mecanizado no funcione correctamente dentro del molde.

Cómo SENLAN admite componentes de moldes de inyección mecanizados por CNC

TL;DR: SENLAN respalda proyectos de componentes de moldes mecanizados por CNC mediante la revisión de dibujos, la función de los componentes, los requisitos de materiales, la viabilidad del mecanizado, las necesidades de inspección y la coherencia de los reemplazos antes de la cotización.

SENLAN trabaja con componentes de moldes personalizados y proyectos de moldes de inyección para envases, tapas, cierres, envases cosméticos, moldeo relacionado con la medicina y aplicaciones de alta cavitación. La revisión del proyecto puede incluir la función de la pieza, la ruta de mecanizado, la sensibilidad de la tolerancia, la electroerosión o la viabilidad del rectificado, el acabado de la superficie, la documentación de inspección y los requisitos de los componentes de reemplazo.

Para componentes de moldes nuevos o piezas de repuesto, los compradores pueden enviar dibujos para revisión técnica con dibujos 2D, archivos CAD 3D, calidad del material, requisitos de tolerancia, cantidad, detalles de la aplicación y necesidades de inspección.

Preguntas frecuentes: Mecanizado CNC para componentes de moldes de inyección

¿Qué piezas mecanizadas por CNC se utilizan en los moldes de inyección?

Las piezas comunes de moldes de inyección mecanizadas por CNC incluyen pasadores de núcleo, insertos de cavidad, insertos de núcleo, manguitos, núcleos de rosca, anillos de cuello, deslizadores, elevadores, insertos de extracción, componentes relacionados con eyectores y placas de molde personalizadas.

¿El mecanizado CNC es suficiente para terminar todos los componentes del molde de inyección?

No siempre. Algunos componentes del molde también requieren electroerosión, electroerosión por hilo, esmerilado, pulido, tratamiento térmico o recubrimiento, según la geometría, la dureza, el acabado de la superficie y los requisitos funcionales.

¿Por qué son importantes los componentes de moldes mecanizados por CNC para los moldes médicos?

Los componentes de moldes médicos a menudo controlan las paredes delgadas, la geometría interna, el comportamiento de liberación y la consistencia entre cavidades. El mecanizado CNC ayuda a preparar los pasadores centrales, los insertos y los manguitos precisos necesarios para un moldeado estable relacionado con el sector médico.

¿Cómo afecta el mecanizado CNC a los componentes del molde de tapa?

El mecanizado CNC afecta la geometría del núcleo de la rosca, la precisión del anillo del cuello, el ajuste del inserto de sellado y la consistencia del inserto de la cavidad. Estas características pueden influir en el torque de la tapa, el rendimiento del sellado, el control de la rebaba y la estabilidad de la producción a largo plazo.

¿Qué deben enviar los compradores para solicitar una cotización de piezas de molde mecanizadas por CNC?

Los compradores deben enviar dibujos 2D, archivos CAD 3D, calidad del material, requisitos de dureza, indicaciones de tolerancia, acabado de superficie, información de aplicación, cantidad y requisitos de inspección.

Pensamientos finales

El mecanizado CNC en la creación de moldes de inyección no se trata solo de dar forma al acero. Se trata de producir componentes de molde que puedan formarse, sellar, guiar, soltar, alinear y repetir durante la producción real de moldeo por inyección.

Para los compradores que obtienen componentes de moldes de inyección, el paso más importante es conectar cada pieza mecanizada por CNC con su función dentro del molde. Los pasadores de núcleo, los insertos de cavidad, los manguitos, los núcleos de rosca, los insertos de sellado y los componentes de reemplazo deben revisarse según la geometría, el material, la tolerancia, el acabado de la superficie, la inspección y el riesgo de producción.

Un paquete de dibujo claro y un proceso de revisión técnica ayudan a reducir las rebabas, las adherencias, las fugas, la variación del espesor de la pared, los problemas de ajuste y las discrepancias en los reemplazos antes de que se conviertan en problemas de producción.
